Nederlands
26

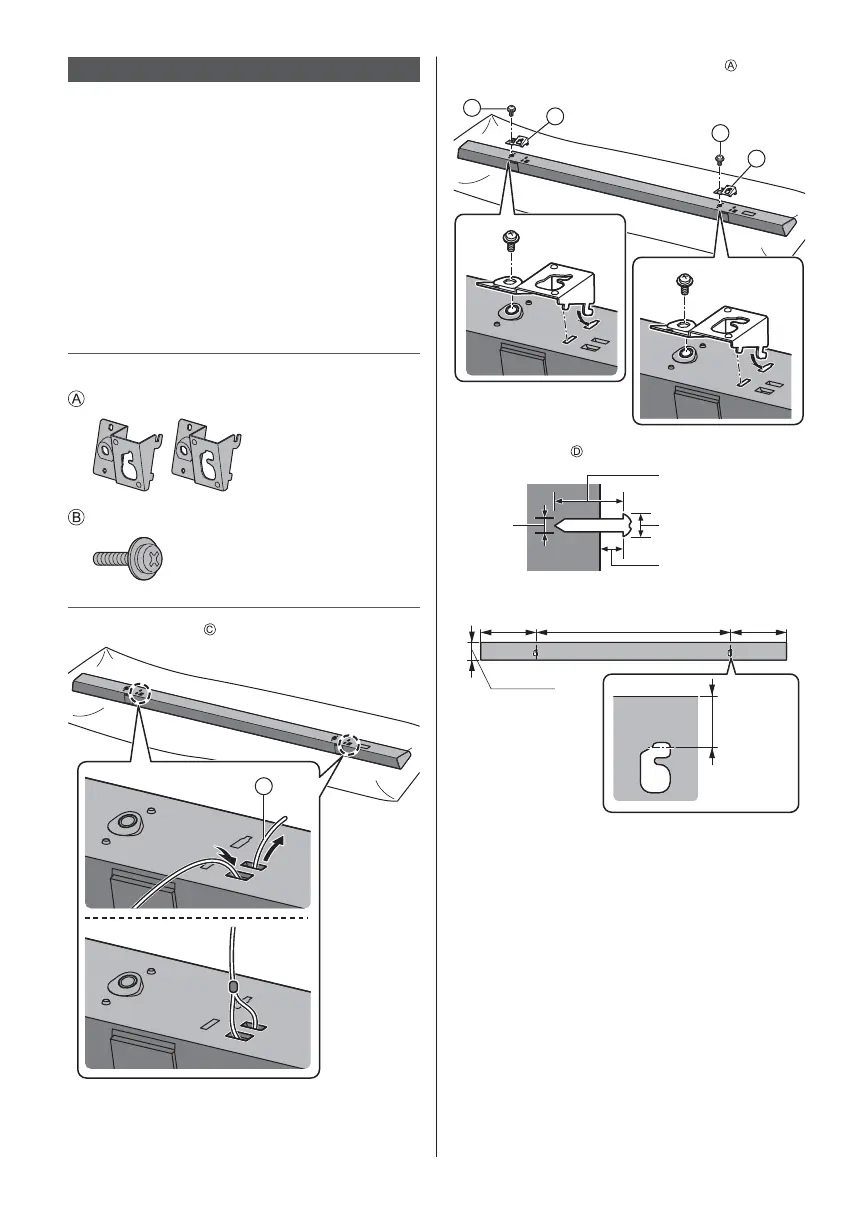

Bij gebruik van de muurbevestigingssteun
Professionele installatie is vereist. De installatie
mag nooit worden uitgevoerd door iemand die geen
gekwalificeerde installatiespecialist is.
Onjuiste montage kan ervoor zorgen dat de apparatuur
valt, resulterend in verwondingen en productschade.
Dergelijke schade zal uw garantie ongeldig maken.
Luidspreker
Zorg ervoor dat de luidspreker wordt geïnstalleerd
zoals aangegeven in deze handleiding.
Om schade of krassen te voorkomen, leg een zachte
doek neer en voer daarop de montage uit.
Plaats de luidspreker op een plat en verticaal
oppervlak.
De componenten die aan de muur hangen.
Muurbevestigingssteun (2)
Schroef (2)
1 Bevestig een draad (optioneel) aan de luidspreker
C
2 Maak de aan de muur hangende steunen vast aan
de luidspreker
B
A
B
A
3 Draai schroeven (optioneel) in de muur
4,0 mm
ten minste 30 mm
7,0 mm tot 9,4 mm
4,5 mm tot 5,5 mm
(zijaanzicht)
202,5 mm 700 mm 202,5 mm
65 mm
22 mm
Gebruik de hieronder aangegeven afmetingen om de
schroefposities op de muur vast te stellen.
Laat minimaal 100 mm ruimte boven de luidspreker
zodat er voldoende ruimte is om de luidspreker te
installeren.
Gebruik een waterpas zodat beide monteergaten zich
op hetzelfde niveau tegenover elkaar bevinden.
