46
RF OUT
RF IN
ó
Ŷ
Para grabar programas
de televisión
Grabadora DVD /
Videograbadora
Cámara de vídeo
Cámara de vídeo
S-Vídeo
Videograbadora/
Videograbadora S-
Vídeo
Reproductor DVD
Ŷ
Para ver imágenes de
cámara de vídeo
INPUT3
Ŷ
Para ver DVDs
Reproductor DVD
Receptor digital
multimedia
Cable TV
•
Conecte directamente el televisor por cable
a la terminal “ANT” para recibir emisiones
digitales de televisión por cable.
ó
Cable de alimentación
de CA (Conecte
después de haber
terminado todas las
demás conexiones.)
Parte posterior de la
unidad
• Amplificador de audio
digital
• Sistema de cine en
casa
IR Blaster
(Suministrado)
(VCR solamente)
VCR
G-LINK
•
CableCARD™
Inserte una tarjeta para ver canales de televisión
por cable con vídeo digital de alta definición.
Consulte a la compañía de televisión por cable para obtener información.
•
IR Blaster (p. 56)
Puede controlar la videograbadora desde el control remoto
del televisor o reservar la grabación con guía de TV.
Instale el área emisora de luz del IR Blaster cerca
del área receptora de señales para el control
remoto en la videograbadora.
Zona emisora de
señales del control
remoto
Área receptora de
señales del control
remoto
Estante superior del
soporte del televisor
VCR
Monte
empleando
cinta con
adhesivo en
ambos lados.
Área emisora de
señales
Cable de audio
RGB Cable PC
Ŷ
Para ver TV
por cable
Ŷ
PC
Ordenador
CableCARD™
Adaptador de conversión (si fuera necesario)
Nota
•
Para hacer una grabación programada utilizando
la guía de TV con IR Blaster, usted tendrá que
seleccionar su VCR Line-1 (L-1) y poner su
videograbadora en la condición de desactivada.
(Consulte el manual de instrucciones de su videograbadora.)

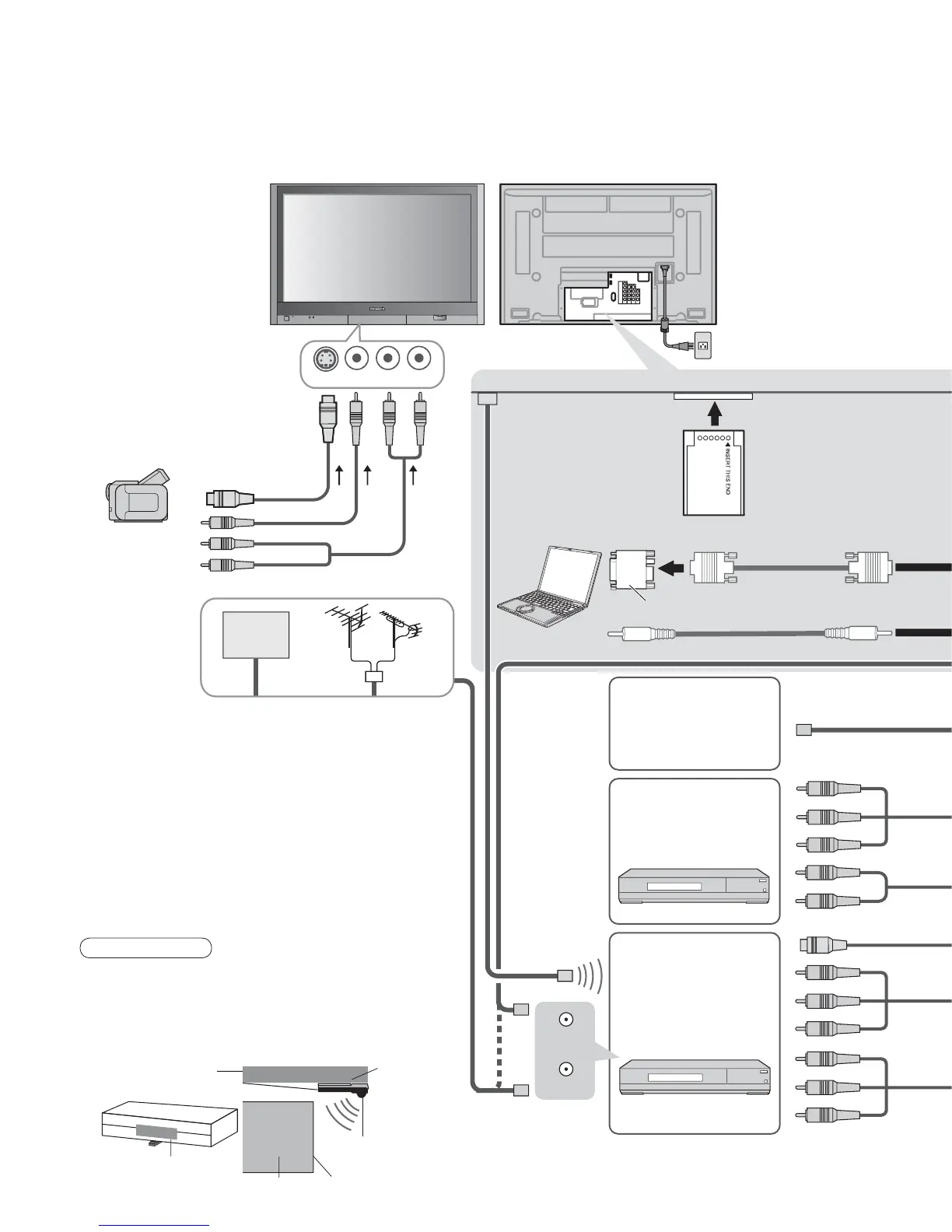

Conexiones AV recomendadas
Estos diagramas muestran nuestras recomendaciones sobre cómo conectar el televisor a varios equipos.
Para hacer otras conexiones, consulte las instrucciones de cada equipo, la ilustración de abajo y las
especificaciones (pág. 61). Para obtener ayuda adicional, visite nuestro sitio Web www.panasonic.com.
