Panasonic WV-CL930 - Page 68

Embase
d'installation
applicable
Position
d'installation
Vis de fixation
recommandée
Nombre de
vis de fixation
Résistance à la
traction minimum
(par vis de fixation)
68

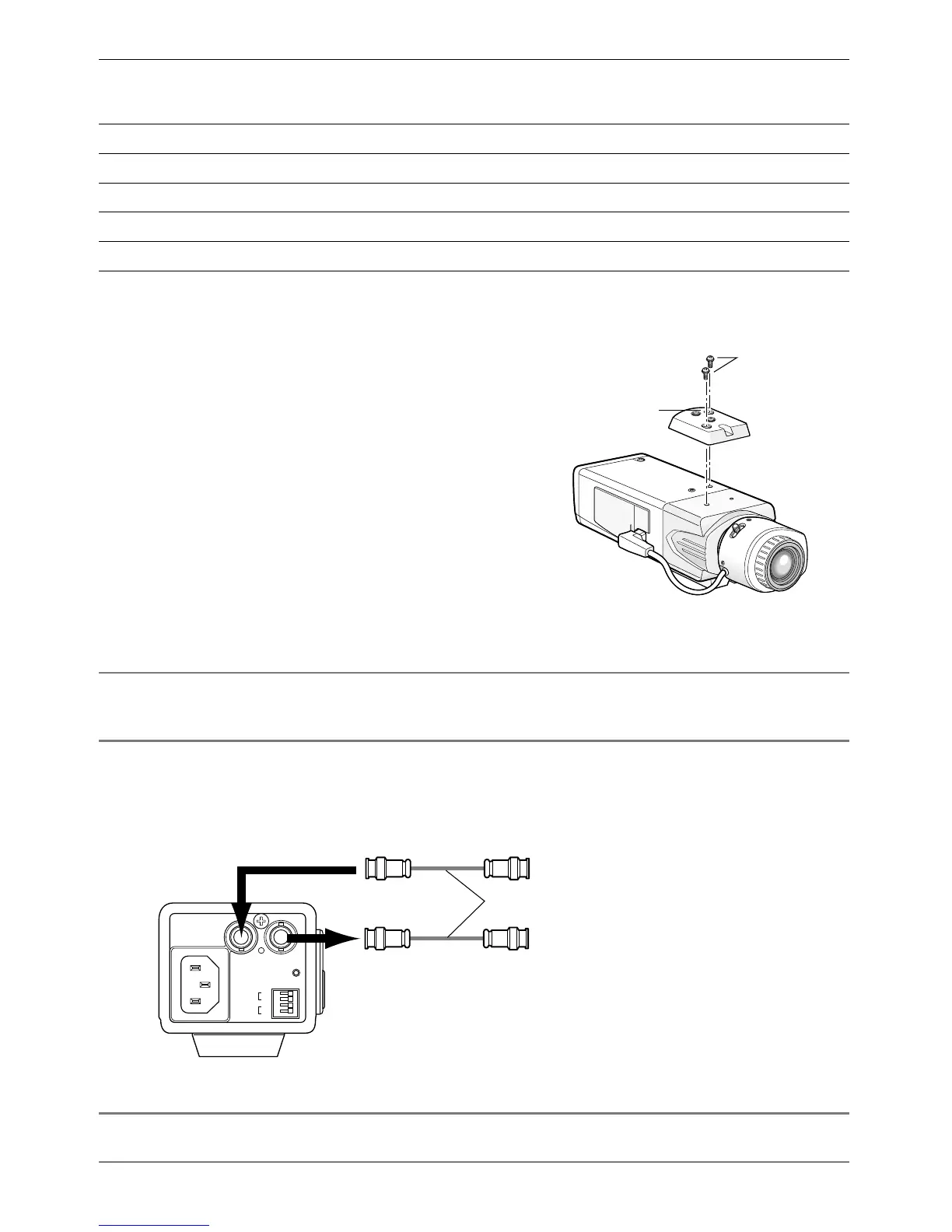

v Réaliser les connexions du câble coaxial (à se procurer localement).
Important:
• Ne pas oublier de couper l'alimentation de chaque appareil avant de procéder aux
branchements.
Raccorder un câble coaxial (à se procurer localement) au connecteur de sortie vidéo. Si
l'entrée de signal de synchronisation est fourni à partir d'un périphérique externe,
raccorder un autre câble coaxial au connecteur d'entrée de synchronisation.
Important:
• Fixer fermement les connecteurs de câble coaxial.
Orifice fileté defixation
detrépie d: 1/4-20 UNC
Vis de fixation
Douille filetée de
fixation de trépied
GEN-LOCK VIDEO OUT
POWER
ALARM
DAY/
NIGHT
GND
GND
IN
OUT
Provenant d'une source de synchronisation
externe (VBS/VS)
(L'illustration représente le modèle WV-CL930.)
Vers l'entrée vidéo (CAMERA IN)
Câbles coaxiaux (à se procurer localement)
120V ~ 60Hz
• Au moment d'installer douille filetée de
fixation de trépied à la partie supérieure
de la caméra vidéo, faire en sorte
d'utiliser les vis de fixation qui ont été
retirées de la douille filetée de fixation de
trépied. De plus longues vis de fixation
ou des vis de fixation plus courtes
risquent de provoquer une chute voire
d'endommager la caméra vidéo. (Couple
de serrage recommandé: 0,39 N·m {0,29
lbf·ft})
WV-7011Au plafond M6 4 éléments 196 N {44 lbf}
WV-7010 M8 3 éléments 196 N {44 lbf}
WV-7012 M6 3 éléments 196 N {44 lbf}
WV-831Sur un mur M8 4 éléments 921 N {207 lbf}
WV-7013 M6 3 éléments 2,25 kN {505 lbf}
Avec certains modèles d'embases d'installation, "A" est ajouté au numéro de modèle. Les
conditions d'installation sont identiques pour les modèles avec un A.
