Français
Application
Le Safe Protector Paradox a été conçu
pour répondre aux besoins de protection
des cabinets métalliques, caisses, coffres-
forts et portes métalliques. Il peut aussi
être utilisé pour protéger les murs de
ciment/béton, caisses de dépôt et autre
lieux exigeant un haut niveau de sécurité.
Le Safe Protector est installé directement
sur la surface à protéger, réagit au spectre
de fréquence des vibrations causées par
la coupe, le bris ainsi que les chocs
engendrés par la plupart des équipements
industriels incluant torches acétylène,
torche à l’arc électrique et équipements
de meulage. Il détecte aussi la vibration
causée par le perçage du métal sur la
surface protégée.
Pour une détection accrue, le contact
entre le détecteur et la surface protégée
est un élément critique, utiliser un
système d’ancrage de bonne qualité. La
surface doit être bien nettoyée avant
l’installation. Installez le détecteur
solidement sur la surface protégée à
l’aide de 3 vis.
Installation
1. Dévissez la vis de fermeture du boîtier
pour accéder l’intérieur de l’unité.
2. Localisez une surface lisse et libre de
toute saleté où placer le Safe Protector
Paradox.
Afin de diminuer les risque de
fausse alarme évitez d’installer
l’unité près:
• Moteurs électriques,
transformateurs, ventilateurs
et unité de climatisation
• Détecteurs ultrason qui
pourraient émettre des
signaux dans la gamme de
fréquence du safe protecteur.

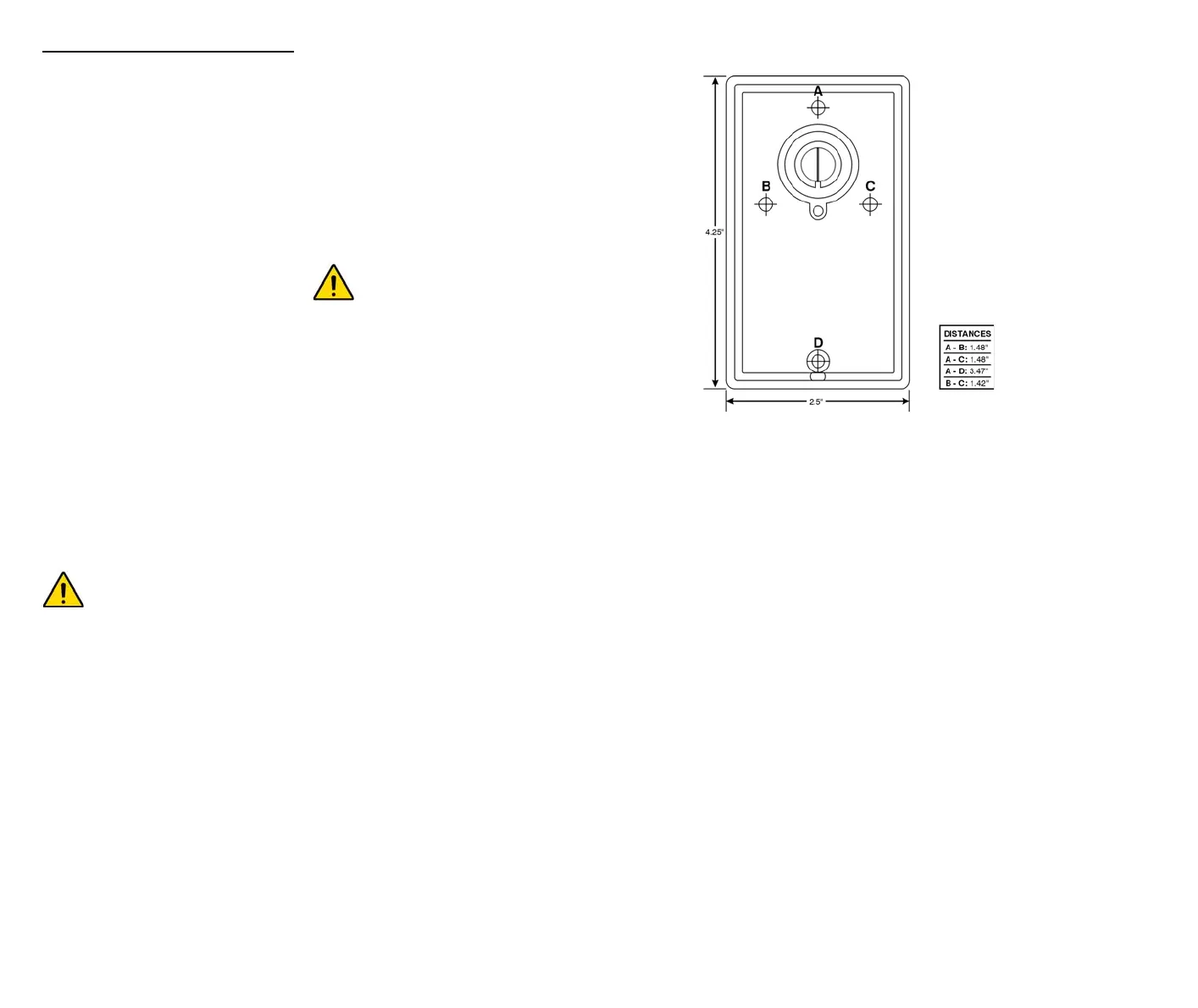

3. Utilisez le gabarit d’installation pour
déterminer l’emplacement des vis de
fixation du détecteur. S’assurer que les
vis de fixation sont bien situées à 120
degrés l’une de l’autre.
4. Utilisez un câble quatre (4) ou six (6)
conducteurs et branchez selon le
schéma de branchement fourni dans ce
guide.
Contact alarme sabotage: Bornes 1 & 2
Contact alarme détection: Bornes 3 & 4
Alimentation (+): Borne 5
Alimentation (-): Borne 6
5. Ajustez la sensibilitéde l’unité selon
l’application et la sensibilité désirée.
100%: Pas de cavalier
70%: Cavalier sur P et Q
50%: Cavalier sur M et P
30%: Cavalier sur N et Q
10%: Cavalier sur M et N
6. Replacez solidement le couvercle sur
le détecteur.
7. Effectuez les essais en simulant une
intrusion. Exemple grattez la surface
protégée autour du détecteur en
utilisant un tournevis.
Ne pas tenter de dévisser la
vis de fixation de la chambre
de détection.
Spécifications
• Voltage d’alimentation: 10 - 16Vdc
• Consommation de courant:
En attente: 16mA (+/- 10%)
En alarme: 12mA (+/- 10%)
• Sensibilité ajustable:
100%: Pas de cavalier
70%: Cavalier sur P et Q
50%: Cavalier sur M et P
30%: Cavalier sur N et Q
10%: Cavalier sur M et N
• Diamètre de la surface protégée: 2.5m
• Relais d’alarme: 28V/150mA
• Reconnaissance de sabotage:
Normalement fermé 24V/0.2A
• Écarts de température: -20°C à +50°C
• Humidité maximale: 95% à 25°C
• Dimensions: 109 x 64 x 23 mm
• Poids: 260 grammes
Figure 3
Garantie
Pour tous les renseignements sur la garantie de ce produit, veuillez vous référer aux Déclarations sur les garanties
restreintes qui se trouvent sur le site Web www.paradox.com/terms. L’utilisation des produits Paradox signifie
l’acceptation de toutes les modalités et conditions de cette garantie.
© Paradox Ltée 2011. Tous droits réservés. Spécifications sujettes à changement sans préavis. Un ou plusieurs des
brevets américains suivants peuvent s'appliquer : 7046142, 6215399, 6111256, 6104319, 5920259, 5886632,
5721542, 5287111, 5119069, 5077549 and RE39406. SP series et Spectra sont des marques de commerce ou des
marques de commerce déposées de Paradox Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans
d’autres pays.
Installation template/ Gabarit d’installation
