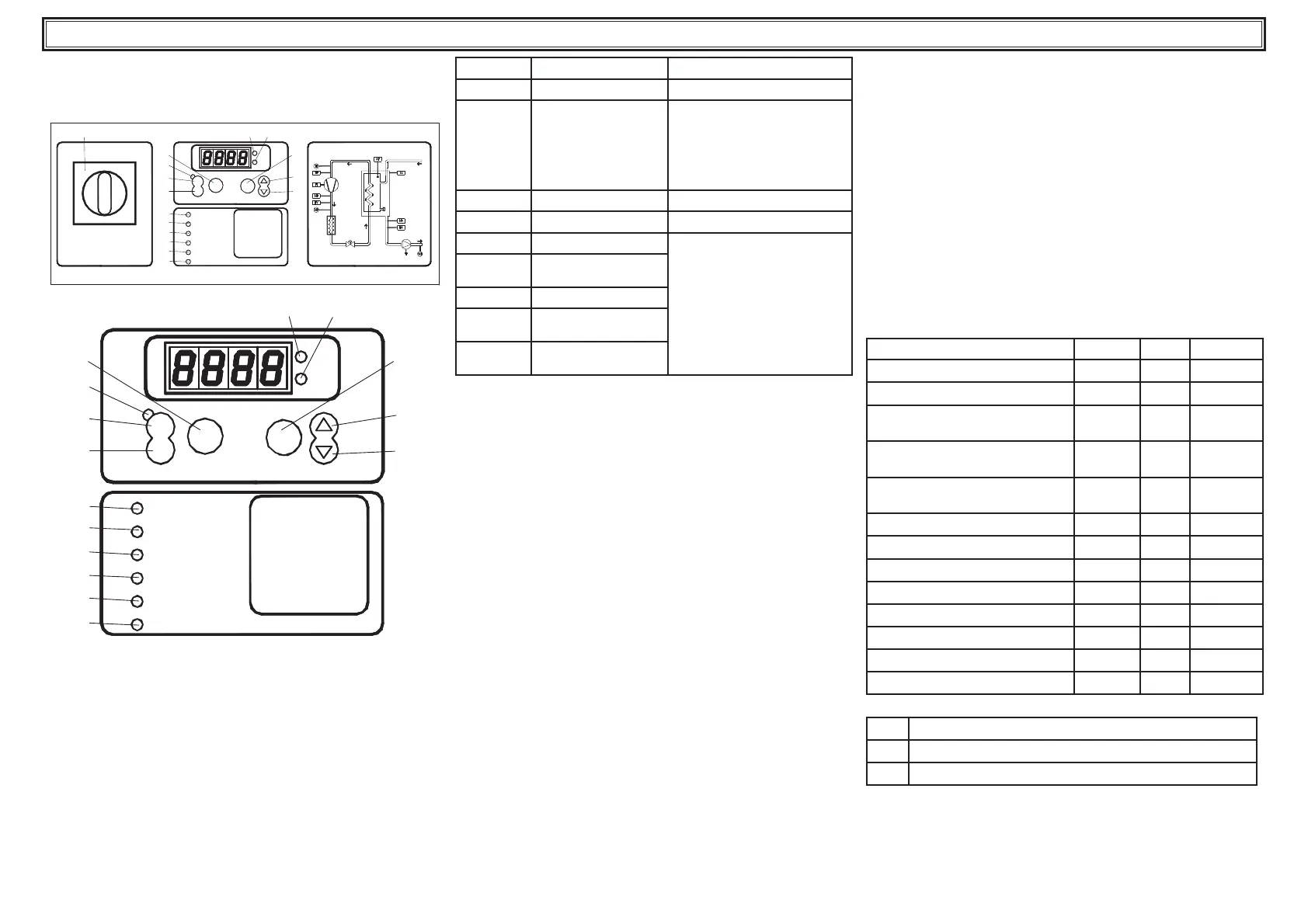

4 Vezérlés
4.1 Vezérlőpanel
Fig.1
LIV Low wat er level
PI
enter
Low pressure
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Szakaszoló megszakító.
P1 On gomb: aktiválja az ellenőrzést.
P2 O gomb: kiiktatja az ellenőrzést.
P3 FEL gomb: a módosítható paraméterek értékének növelése.
P4 LE gomb: a módosítható paraméterek értékének csökkentése.
P5 Enter gomb: a módosított paraméterek megerősítése.
P6 Riasztások gomb: a riasztások manuális reszetelése.
LED ÉG VILLOGÓ
L1: sárga
A kártya be van táplálva
L2: zöld
Kártya On beállításban Betáplált kártyával és OFF
beállításban: egy fagymentesítő
ellenállás aktív.
Betáplált kártyával és On beállí-
tásban: egy kompresszor be van
hívva, de egy késleltetést vár.
L3: piros
Mértékegység ˚C
L4: piros
Mértékegység ˚F
L5: piros
Nyomás riasztás
Programozási mód Loop USER
vagy FACTORY.
L6: piros
Alacsony nyomás
riasztás
L7: piros
Szivattyú hőriasztás
L8: piros
Tartály alacsony vízszint
riasztás
L9: piros
Kompresszor védelem
riasztás
4.2 Beindítás
• Helyezze feszültség alá a gépet, úgy, hogy a QS [P0] fő szakaszolót
on beállításba helyezi.
• A [P1] gomb megnyomásával helyezze on beállításba a hűtőt.
• Állítsa be a vezérlőn a kívánt hőmérsékletet.
Fázismonitor
Ha a kijelzőn “PI1/PI2” riasztás jelenik meg, a fel−használónak ellen-
őriznie kell, hogy a választókapcsoló be−meneti kapcsainak kábelezé-
sét helyesen hajtotta−e végre.
4.2.1 Beállítások az első indításkor
a) Hőmérséklet-beállítás, új beállítás elvégzéséhez lásd a 4.5 pontot.
b) A szivattyú működésének ellenőrzését a nyomásmérő (P1 és P0
leolvasása) és a szivattyú adattábláján látható nyomás határértékek
(Pmax és Pmin) segítségével végezze.
P1 = nyomás ON szivattyúval
P0 = nyomás OFF szivattyúval
Pmin < (P1-P0) < Pmax
- 1. példa.
Feltételek:
zárt kör P0 nyomása 2 bar
szivattyú adattábla: Pmin 1 bar/ Pmax 3 bar
szelep kimenet beállítása 3 bar nyomásra< P1< 5 bar
- 2. példa.
Feltételek:
nyitott kör P0 nyomása 0 bar
szivattyú adattábla: Pmin 1 bar/ Pmax 3 bar
szelep kimenet beállítása 1 bar nyomásra< P1< 3 bar
c) Normál üzemi feltételek esetén is ellenőrizze a szivattyú helyes
működését.
Ellenőrizze továbbá, hogy a szivattyú áramerőssége az adattábla
szerinti határértékek közé essen.
d) A chiller kikapcsolása után a „SET” hőmérsékleten végezze el a
hidraulikakör utántöltését.
e) Ügyeljen arra, hogy a „kezelt” víz hőmérséklete ne menjen 5 °C alá
és hogy a hidraulikakör környezeti hőmérséklete ne menjen 5 °C alá.
Ellenkező esetben adjon megfelelő mennyiségű glikolt a vízhez, a
3.3.2 pontban leírtak szerint.
4.3 Leállás
Amikor már nem kívánja működtetni a hűtőt, az alábbi módon helyezze
o beállításba: helyezze o beállításba a [P2] kapcsolót.
A QS [P0] fő szakaszolót ne helyezze o beállításba azért, hogy a hűtő-
ben esetleg jelen lévő fagymentesítő ellenállások betáplálása biztosítva
legyen.
4.4 Paraméterek meghatározása
Általános leírás
A paramétereknél két védelmi szint van:
a) Közvetlen (D): azonnali hozzáférés, Módosíthatók;
b) Jelszavas (U): jelszavas hozzáférés; Gyári paraméterek.
4.4.1 Gépparaméterek
PARAMÉTER KÓD TÍPUS DEFAULT
Mértékegység
C-F
U
0
Egység címe
Adr
U
1
Engedélyezés távoli on / o
(4.4.1.1 bekezdés )
rE
U
0
Riasztási relé kezelés
(4.4.1.2 fejezet )
rAL
U
0
On/o engedélyezés a felügyelő
részéről
SUP
U
0
3 digitális kimenetű konfi guráció
Ud3
U
0
6 digitális kimenetű konfi guráció
Ud6
U
0
Szivattyú engedélyezés
AbPu
U
0
Vízszint engedélyezés
AbLL
U
0
Szivattyú hőriasztás kezelése
AtP
U
1
Gép időszámláló
HUL
U
-
Gép időszámláló
HUH
U
-
Gép időszámláló riasztási küszöb
tHU
U
0
4.4.1.1 Mód távoli On / O
0
Távoli On/O kiiktatva
1
Távoli On/O aktiválva helyi On/O beállítással együtt
2
Csak távoli On/O , helyi On/O beállítással kiiktatva
