4 Управление
4.1 Панель управления

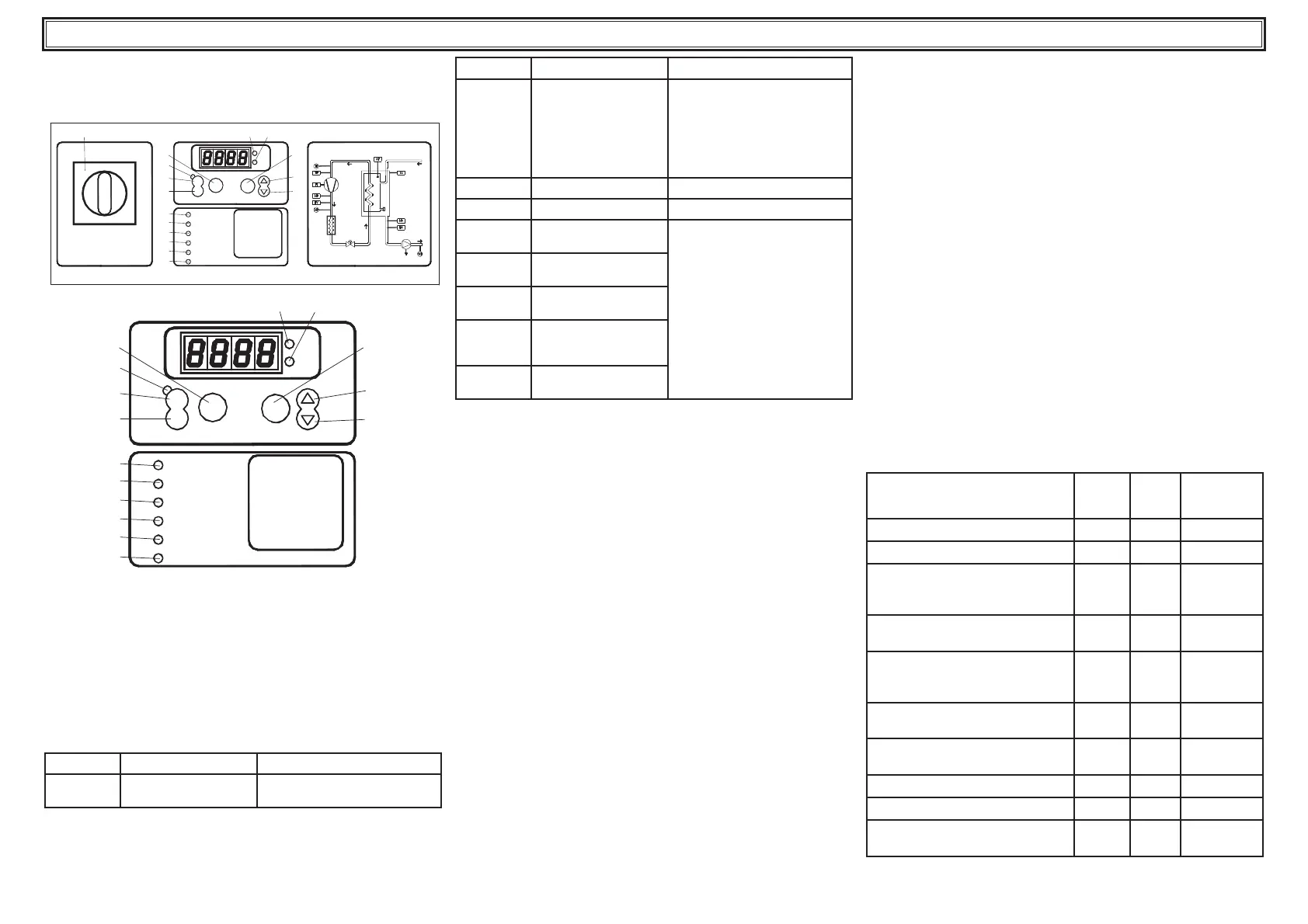

Fig.1
LIV Low wat er level
PI
enter
Low pressure
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low water level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
P ow er supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Главный выключатель.
P1 Кнопка On: используется для включения контроллера.
P2 Кнопка O : используется для выключения контроллера.
P3 Клавиша-стрелка ВВЕРХ: используется для изменения
величины параметров в сторону увеличения.
P4 Клавиша-стрелка ВНИЗ: используется для изменения
величины параметров в сторону уменьшения.
P5 Клавиша enter (ввод): используется для подтверждения
изменения параметров.
P6 Кнопка alarms (сброс): используется для ручного сброса
аварийной сигнализации.
СИД ГОРИТ МИГАЕТ
L1: желтый
Наличие питания
электронной платы
СИД ГОРИТ МИГАЕТ
L2: зеленый
Плата в состоянии On
(Вкл)
Наличие питания, но плата нахо-
дится в состоянии OFF (Выкл):
включен нагревательный элемент
для защиты от замерзания.
Наличие питания и плата в состоя-
нии On (Вкл): контур
отключен
L3: красный
Единица измерения °C
L4: красный
Единица измерения °F
L5: красный
Аварийная сигнализация
по высокому давлению
Режим программирования Loop
USER или FACTORY.
L6: красный
Аварийная сигнализация
по низкому давлению
L7: красный
Срабатывание тепловой
защиты насоса
L8: красный
Аварийная сигнализация
по низкому уровню воды
в баке
L9: красный
Срабатывание защиты
компрессора
4.2 Запуск в работу
• Включите машину под напряжение, переключив главный вы-
ключатель QS [P0] в положение on (вкл).
• Включите охладитель, нажав кнопку [P1].
• Задайте желаемую температуру с помощью контроллера.
Устройство проверки фаз
Если на дисплее появится сигнал тревоги “PI1/PI2”, пользователь
должен проверить, правильность соединения клемм на входе в
выключатель-разъединитель.
4.2.1 Настройки при первом запуске
a) Настройка температуры; для выполнения новой регулировки
следует обратиться к параграфу 4.5.
б) Проверить исправную работу насоса, используя манометр (про-
читать значения P1 и P0) и предельные значения давления (Pmax и
Pmin), приведенные на табличке с характеристиками насоса.
P1 = давление при включенном насосе
P0 = давление при выключенном насосе
Pmin < (P1-P0) < Pmax
- Пример № 1.
Условия:
закрытый контур при давлении P0 в 2 бара
характеристики на табличке насоса: Pmin 1 бар/ Pmax 3
бар
отрегулировать давление на выходе из клапана на 3 бара< P1<
5 баров
- Пример № 2.
Условия:
открытый контур при давлении P0 в 0 баров
характеристики на табличке насоса: Pmin 1 бар/ Pmax 3
бара
отрегулировать давление на выходе из клапана на 1 бар< P1< 3
бара
в) Проверить исправную работу насоса и в условиях рабочего
режима.
Кроме того, проверить, что сила тока насоса находится в преде-
лах, предусмотренных на табличке с характеристиками.
г) Выключить чиллер и заполнить гидравлический контур при тем-
пературе уставки (“SET”).
д) Проверить, что температура “подготовленной” воды не опу-
скается ниже 5°C, а температура помещения, где функционирует
гидравлический контур, не опускается ниже 5°C. В противном
случае следует добавить в воду необходимое количество гликоля,
как описано в параграфе 3.3.2.
4.3 Остановка осушителя
По окончании периода эксплуатации охладителя выключите его
нажатиемкнопки [P2].
Для того чтобы обеспечивать питание нагревательных элементов
для защиты охладителя от замерзания не выключайте его с помо-
щьюглавного выключателяQS [P0].
4.4 Определение параметров
Îáùèå ñâåäåíèÿ
Существует два уровня защиты для параметров:
a) прямой (D): с непосредственным доступом, Изменяемые;
b) защищенный паролем (U): с доступом через пароль; Заводские
параметры.
4.4.1 Машинные параметры
ПАРАМЕТР КОД ТИП ЗНАЧЕНИЕ
ПО
УМОЛЧАНИЮ
Единица измерения
C-F
U
0
Адрес агрегата
Adr
U
1
Активация устройства
дистанционного включения /
выключения (параграф 4.4.1.1).
rE
U
0
Управление реле аварийной
сигнализации (параграф 4.4.1.2)
rAL
U
0
Включение устройства
включения/выключения,
управляемого оператором
SUP
U
0
Конфигурация цифрового
выводного устройства 3
Ud3
U
0
Конфигурация цифрового
выводного устройства 6
Ud6
U
0
Включение насоса
AbPu
U
0
Включение датчика уровня воды
AbLL
U
0
Управление аварийной
сигнализацией насоса по току
AtP
U
1
