Parker Hiross Hyperchill ICE310 - Page 62

Norsk
4/8 ICE310-360
4 Kontroll

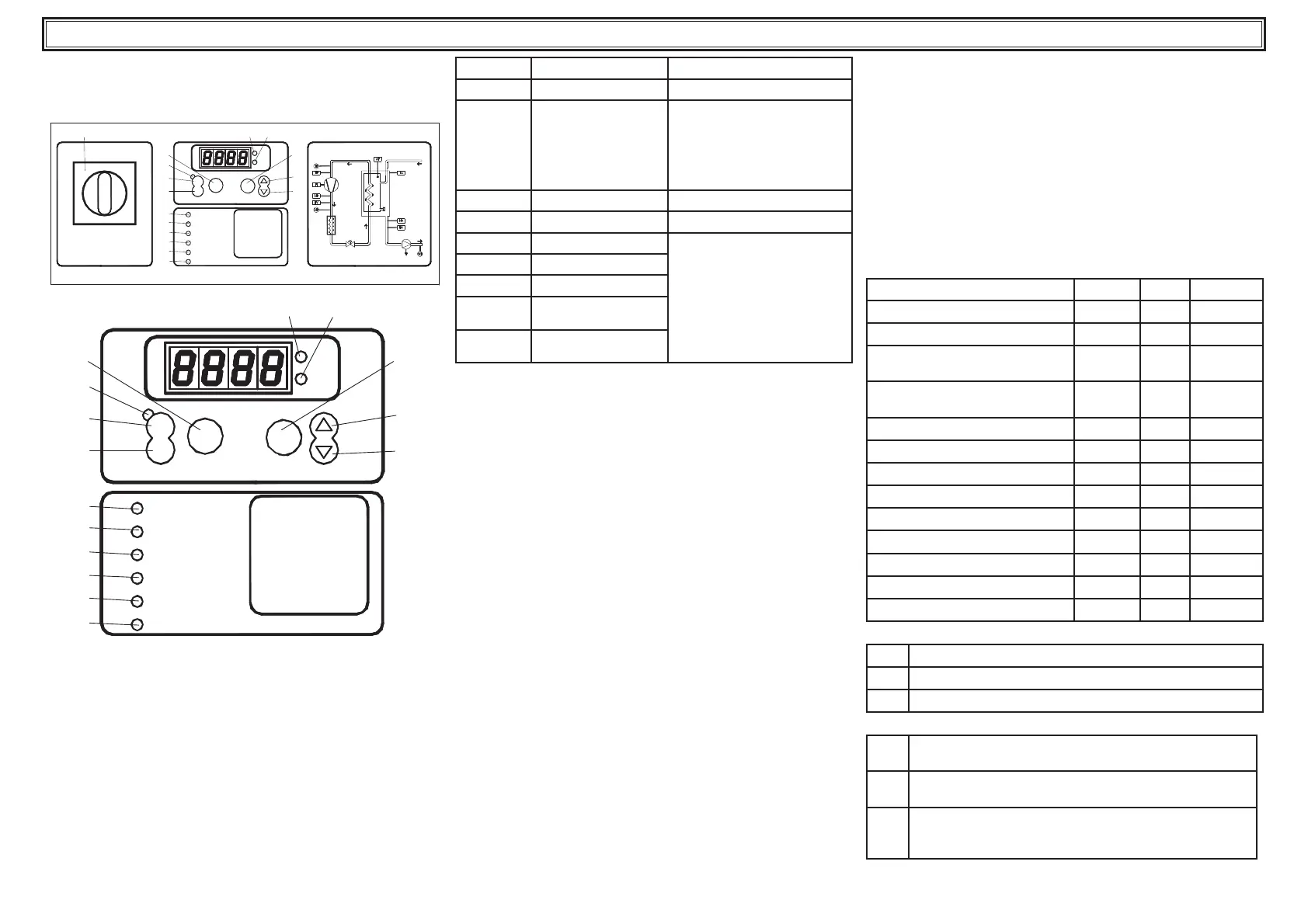

4.1 Betjeningspanel
Fig.1
LIV Low wat er level
PI
enter
Low pressure
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Nødbryter.
P1 Knapp På: aktiverer styreenheten.
P2 Knapp Off: deativerer styreenheten.
P3 OPP-knapp: for å øke verdien på parametrene som kan endres.
P4 NED-knapp: for å redusere verdien på parametrene som kan
endres.
P5 Enter-knapp: for å bekrefte de endrede parametrene.
P6 Alarm-knapp: for å tilbakestille manuelt tilbakestillbare alarmer.
LED TENT BLINKENDE
L1: gult
Kort under spenning
L2: grønt
Kort er På Med kort under spenning og på
Off: frostbeskyttelseselement
aktivert.
Med kort under spenning og på På:
kompressor aktivert, men venter
på forsinkelse.
L3: rødt
Måleenhet °C
L4: rødt
Måleenhet °F
L5: rødt
Alarm for høyt trykk
Programmeringsmodus USER---
sløyfe eller FACTORY
L6: rødt
Alarm for lavt trykk
L7: rødt
Termisk alarm pumpe
L8: rødt
Alarm for lavt nivå i
vanntank
L9: rødt
Alarm for kompressor-
sikring
4.2 Igangsetting
• Sett maskinen under spenning ved å slå PÅhovedbryterenQS [P0].
• Slå på kjøleren ved å trykke på tasten [P1].
• Innstill ønsket temperatur på styreenheten.
Fasemonitor
Dersom displayet viser alarmen “PI1/PI2” , må brukeren kontrollere
at ledningene på inngangsterminalene er koblet korrekt til tørkerens
strømbryter.
4.2.1 Justeringer ved første igangsetting
a) Temperaturinnstilling; se avsnitt 4.5 hvis du ønsker å endre innstil-
lingen.
b) Kontroller at pumpen fungerer riktig ved hjelp av manometeret (les
av P1 og P0) og grenseverdiene for trykket (Pmax og Pmin) som er
oppgitt på pumpens typeskilt.
P1 = trykk med pumpen PÅ
P0 = trykk med pumpen AV
Pmin < (P1-P0) < Pmax
- Eksempel nr. 1.
Forhold:
lukket krets med et P0 trykk på 2 bar
data på pumpens typeskilt: Pmin 1bar/ Pmax 3bar
juster ventilutgangen til et trykk på 3 bar< P1< 5Bar
- Eksempel nr. 2.
Forhold:
åpen krets med et P0 trykk på 0 bar
data på pumpens typeskilt: Pmin 1bar/ Pmax 3bar
juster ventilutgangen til et trykk på 1 bar< P1< 5Bar
c) Kontroller at pumpen fungerer riktig også under drift.
Kontroller i tillegg at ampereverdien på pumpen er innenfor grensene
som er oppgitt på skiltet.
d) Slå av chilleren og fyll hydraulikkretsen med «SET”-temperaturen.
e) Kontroller at temperaturen på det “behandlede” vannet ikke synker
under 5 °C og omgivelsestemperaturen der hydraulikkretsen arbeider
inne synker under 5 °C. I motsatt fall må du tilsette en passende
mengde glykol i vannet, som forklart i avsnitt 3.3.2.
4.3 Stansing
Når det ikke lenger er behov for å ha kjøleren i drift, slås den av på
følgende måte: sett tasten [P2] på OFF.
Slå ikke avQS [P0], slik at du sikrer strømforsyning til eventuelle frost-
beskyttelseselementer i kjøleren.
4.4 Fastsettelse av parametre
Generelt
Det er to beskyttelsesnivåer for parametrene:
a) Direkte (D): med umiddelbar tilgang, Modifi serbare;
b) med passord (U): med passordtilgang; Fabrikkparametre.
4.4.1 Maskinparametre
PARAMETER KODE TYPE DEFAULT
Måleenhet
C-F
U
0
Adresse enhet
Adr
U
1
Aktivering av fjernstyrt On/Off
(se avsnitt 4.4.1.1).
rE
U
0
Styring av alarmrelé
(se avsnitt 4.4.1.2)
rAL
U
0
Klargjøring på/av fra kontroller
SUP
U
0
Kon gurering av digitalutgang 3
Ud3
U
0
Kon gurering av digitalutgang 6
Ud6
U
0
Klargjøring av pumpe
AbPu
U
0
Klargjøring av vannivå
AbLL
U
0
Styring av varmealarm på pumpe
AtP
U
1
Timeteller maskin
HUL
U
-
Timeteller maskin
HUH
U
-
Alarmterskel for maskintimeteller
tHU
U
0
4.4.1.1 Fjernstyrt On/Off-modus
0
Fjernstyrt On/Off deaktivert
1
Fjernstyrt On/Off aktivert sammen med lokal On/Off
2
Kun fjernstyrt On/Off, lokal On/Off deaktivert
4.4.1.2 Styring av alarmrelé
0
Et relé som vanligvis ikke er magnetisert, vil magnetiseres
dersom det oppstår en alarm.
1
Et relé som vanligvis er magnetisert (selv med kontroll på
AV), vil demagnetiseres dersom det oppstår en alarm.
2
Et relé som vanligvis er magnetisert (kun hvis på PÅ), vil
demagnetiseres dersom det oppstår en alarm eller med
kontroll på AV.
