4/8 ICE310-360
4 Controle

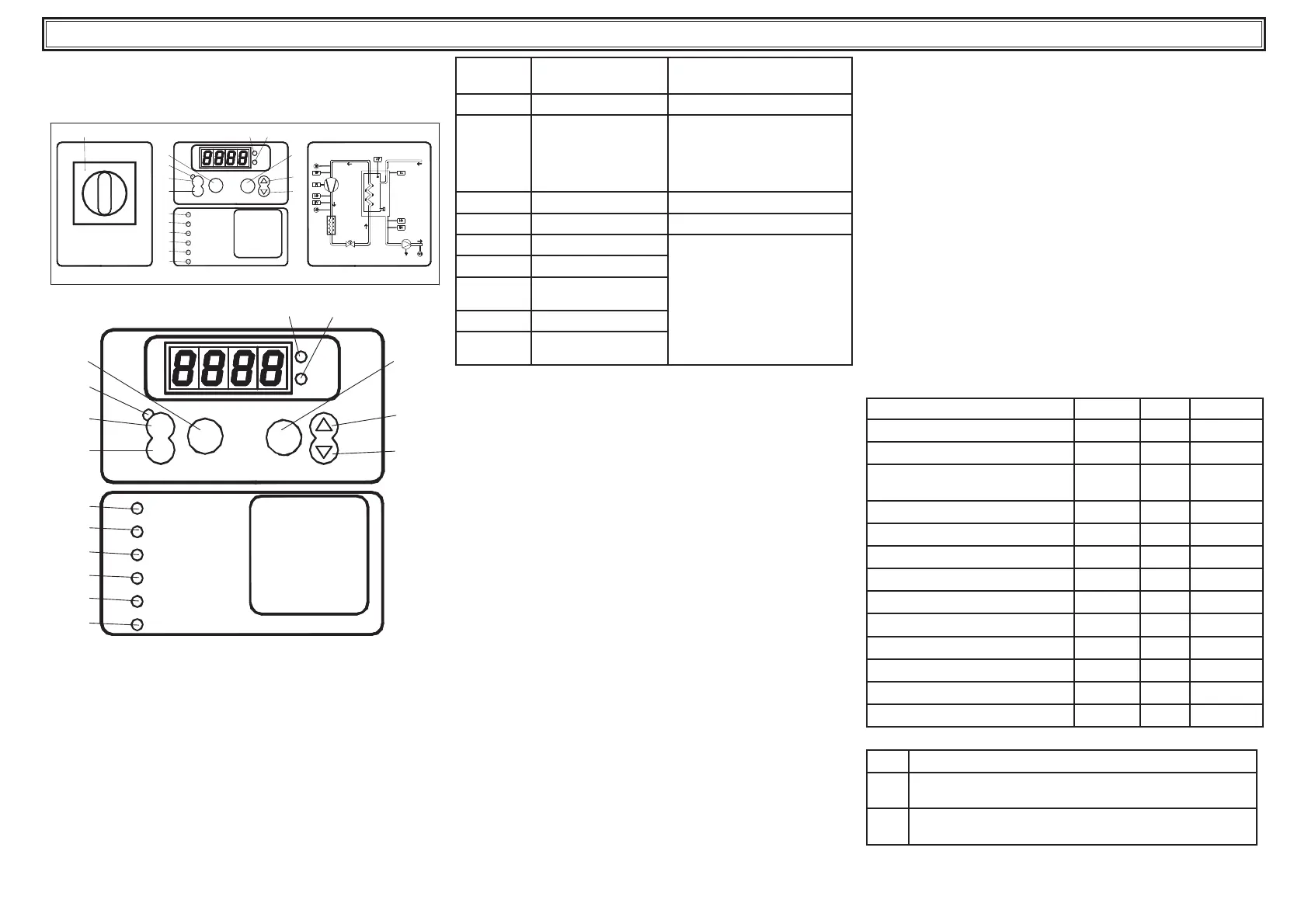

4.1 Bedieningspaneel
Fig.1
LIV Low wat er level
PI
enter
Low pressure
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Scheidingsschakelaar.
P1 Drukknop On: inschakelen van controller
P2 Drukknop On: inschakelen van controller
P3 Drukknop OMHOOG: voor vermeerderen van de waarde van de
te wijzigenparameters.
P4 Drukknop OMLAAG : voor verminderen van de waarde van de te
wijzigen parameters.
P5 Drukknop enter: voor bevestigen van gewijzigde parameters
P6 Drukknop alarms: om alarmen terug te stellen naar
handbediende reset.
Lichtdio-
de
AAN KNIPPERT
L1: geel
Kaart gevoed
L2: groen
Kaart op On Met kaart gevoed en op OFF: is
antivries-weerstand actief.
Met kaart gevoed en op On: is een
compressor opgeroepen, maar
wacht wegens vertraging
L3: rood
Meeteenheid °C
L4: rood
Meeteenheid °F
L5: rood
Alarm hogedruk
Programmamodus Loop USER of
FACTORY.
L6: rood
Alarm lagedruk
L7: rood
Alarm thermisch relais
pomp
L8: rood
Alarm laag waterpeil tank
L9: rood
Alarm beveiliging
compressor
4.2 Inschakelen
• Zet de algemene scheidingsschakelaar QS [P0] opON om de koel-
machine onder spanning te zetten.
• Zet de koelmachine op On door op de toets [P1] te drukken.
• Stel op de controller de gewenste temperatuur in.
Fasebewaker
Als bij het starten van op het display het alarm “PI1/PI2” verschijnt,-
moet worden gecontroleerd of de bedrading van de ingangsklemmen
naar de scheidingsschakelaar van correct is uitgevoerd.
4.2.1 Instellingen bij eerste inschakeling
a) Temperatuurinstelling, zie paragraaf 4.5 indien u een nieuwe instel-
ling wilt maken.
b) Controleer de goede werking van de pomp met behulp van de
manometer (lees P1 en P0) en de druklimietwaarden (Pmax en Pmin)
vermeld op het gegevensplaatje van de pomp.
P1 = druk met pomp ON
P0 = druk met pomp OFF
Pmin < (P1-P0) < Pmax
- Voorbeeld nr.1.
Omstandigheden:
gesloten circuit op druk P0 van 2 bar
gegevens plaatje pomp: Pmin 1bar/ Pmax 3bar
regel de uitgang van de klep voor een druk van 3bar< P1< 5Bar
- Voorbeeld nr. 2.
Omstandigheden:
open circuit op druk P0 van 0 bar
gegevens plaatje pomp: Pmin 1bar/ Pmax 3bar
regel de uitgang van de klep voor een druk van 1bar< P1< 3Bar
c) Controleer de goede werking van de pomp ook in bedrijfsomstan-
digheden.
Controleer bovendien of het amperage van de pomp binnen de limie-
ten vermeld op het plaatje valt.
d) Schakel de chiller uit en ga over tot het bijvullen van het hydraulisch
circuit met de “SET”-temperatuur.
e) Controleer of de temperatuur van het “behandelde” water niet lager
wordt dan 5°C en of de omgevingstemperatuur waarin het hydrau-
lisch circuit werkt niet onder de 5°C zakt. Als dat het geval is aan het
water de geschikte hoeveelheid glycol toevoegen, zoals verduidelijkt
in paragraaf 3.3.2
4.3 Uitschakelen
Ga voor het uitschakelen van demachine als volgt tewerk: zet de toets
[P2] op Off.
Zet de scheidingsschakelaar QS [P0] niet in de stand OFF, zodat even-
tueel in de waterkoeler aangebrachte antivriesweerstanden van voeding
verzekerd blijven.
4.4 Bepalen parameters
Algemeen
Er zijn twee beveiligingsniveaus voor de parameters:
a) Rechtstreeks (D): met onmiddellijke toegang, Kunnen gewijzigd
worden;
b) Met password (U): met toegang met password; Fabrieksparame-
ters.
4.4.1 Parameters machine
PARAMETER CODE SOORT DEFAULT
Meeteenheid
C-F
U
0
Adres unit
Adr
U
1
Vrijgave on / off met afstandsbe-
diening (paragr. 4.4.1.1).
rE
U
0
Beheer alarmrelais (paragr. 4.4.1.2)
rAL
U
0
Vrijgave on / off door supervisor
SUP
U
0
Con guratie digitale uitgang 3
Ud3
U
0
Con guratie digitale uitgang 6
Ud6
U
0
Vrijgave pomp
AbPu
U
0
Vrijgave waterniveau
AbLL
U
0
Beheer thermisch alarm pomp
AtP
U
1
Urenteller machine
HUL
U
-
Urenteller machine
HUH
U
-
Alarmdrempel urenteller machine
tHU
U
0
4.4.1.1 Modus On / Off afstandsbediening
0
On/Off afstandsbediening gedeactiveerd
1
On/Off afstandsbediening vrijgegeven samen met On/Off
van plaatselijk
2
Uitsluitend On/Off afstandsbediening , On/Off van plaatselijk
gedeactiveerd
4.4.1.2 Beheer alarmrelais
