Parker Hiross Hyperchill ICE310 - Page 86

Polski
4/8
ICE310-360
4 Sterowanie

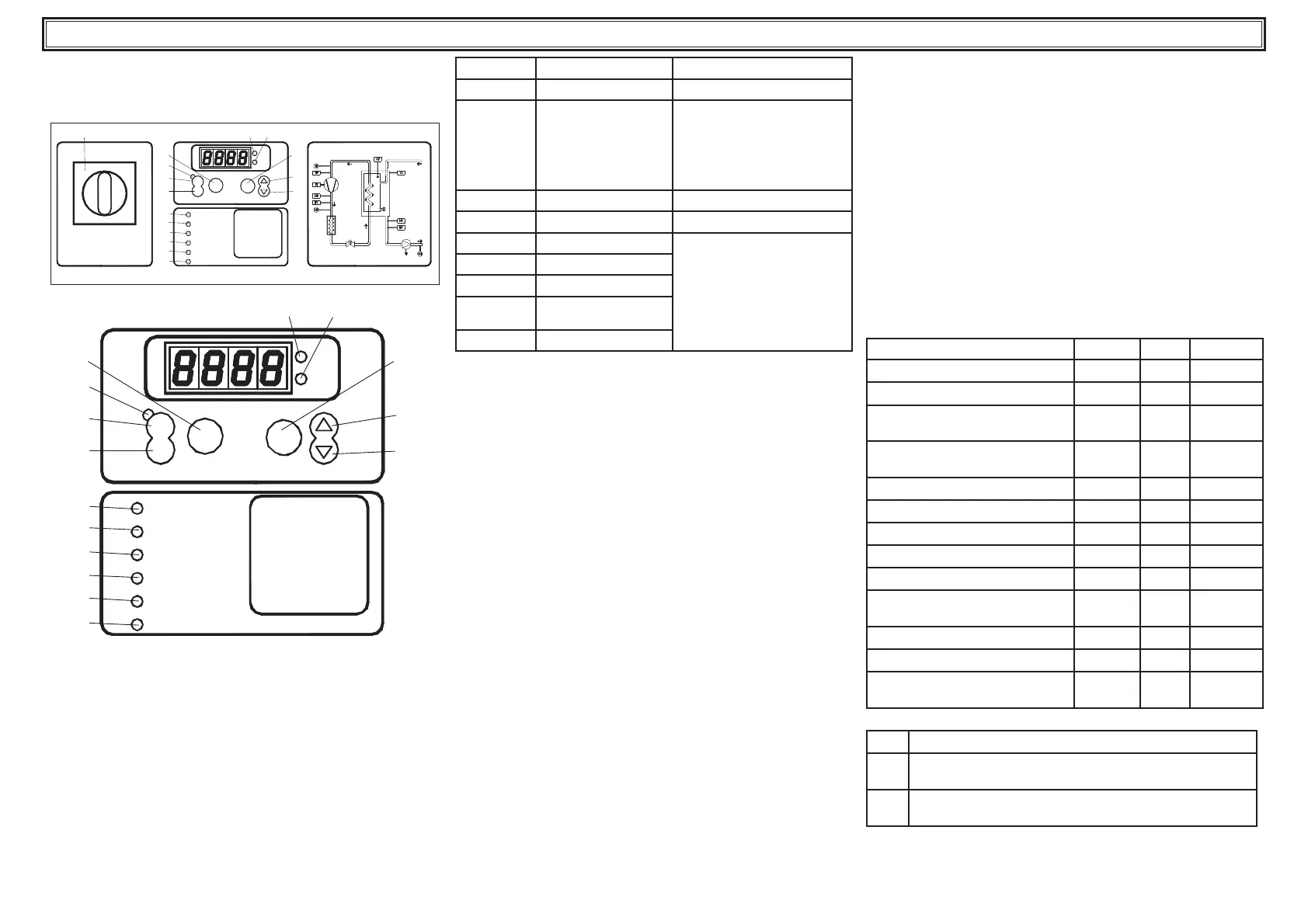

4.1 Panel sterowania
Fig.1
LIV Low wat er level
PI
enter
Low pressure
Pump al arm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Wyłącznik sekcyjny.
P1 Przycisk On: załącza sterownik.
P2 Przycisk O : wyłącza sterownik.
P3 Przycisk SU (GÓRA): aby zwiększyć wartość parametrów
zmiennych.
P4 Przycisk GIU’ (DÓŁ): aby zmniejszyć wartość parametrów
zmiennych.
P5 Przycisk enter: aby potwierdzić wartość zmienionych parametrów.
P6 Przycisk alarms: aby zresetować alarm ręcznie.
LED ZAPALONA MIGAJĄCA
L1: żółty
Zasilanie karty
L2: zielony
Karta On (włączona) Przy zasilaniu karty i jej wyłączeniu
(OFF): aktywna jest grzałka prze-
ciwzamarzaniowa.
Przy zasilaniu karty i jej włączeniu
(On): jedna sprężarka jest wywoły-
wana, ale oczekuje opóźnienia.
L3: czerwony
Jednostka miary ˚C
L4: czerwony
Jednostka miary ˚F
L5: czerwony
Alarm wysokie ciśnienie
Tryb programowania Loop USER lub
FACTORY.
L6: czerwony
Alarm niskie ciśnienie
L7: czerwony
Alarm termiczny pompy
L8: czerwony
Alarm niski poziom wody
w zbiorniku
L9: czerwony
Alarm osłona sprężarki
4.2 Rozruch
• Włączyć napięcie maszyny przestawiając w pozycję On odłącznik
główny QS [P0].
• Włączyć chiller naciskając klawisz [P1].
• Ustawić na sterowniku żądaną temperaturę.
Monitor fazy
Jeżeli na wyświetlaczu pojawia się alarm “PI1/PI2”, użytkownik musi
sprawdzić, czy zaciski na wejściu odłącznika zostały prawidłowo oka-
blowane.
4.2.1 Regulacje podczas pierwszego uruchomienia
a) Ustawianie temperatury. Aby dokonać nowej regulacji, patrz rozdział
4.5.
b) Za pomocą manometru sprawdzić prawidłowe działanie pompy
(odczytać P1 i P0) oraz wartości graniczne ciśnienia (Pmax i Pmin)
podane na tabliczce znamionowej pompy.
P1 = ciśnienie przy włączonej pompie
P0 = ciśnienie przy wyłączonej pompie
Pmin < (P1-P0) < Pmax
- Przykład nr 1.
Warunki:
obwód zamknięty z ciśnieniem P0 wynoszącym 2 bar
dane z tabliczki znamionowe pompy: Pmin 1bar/ Pmax 3bar
wyregulować wyjście zaworu na ciśnienie 3 bar< P1< 5 bar
- Przykład nr 2.
Warunki:
obwód otwarty z ciśnieniem P0 wynoszącym 0 bar
dane z tabliczki znamionowe pompy: Pmin 1bar/ Pmax 3bar
wyregulować wyjście zaworu na ciśnienie 1 bar< P1< 3 bar
c) Sprawdzić prawidłowe działanie pompy również w warunkach pracy.
Sprawdzić ponadto, czy natężenie prądu elektrycznego w pompie
mieści się w granicach podanych na tabliczce znamionowej.
d) Wyłączyć agregat chłodniczy i napełnienia obwodu hydraulicznego
przy temperaturze „SET”.
e) Sprawdzić, czy temperatura wody procesowej nie spada poniżej
5°C, a temperatura otoczenia, w której pracuje obwód hydrauliczny,
nie spada poniżej 5°C. Jeśli tak, dodać do wody odpowiednią ilość
glikolu zgodnie z instrukcjami w rozdziale 3.3.2
4.3 Zatrzymanie
Kiedy niepotrzebne jest już działanie chillera, należywyłączyć gow
następujący sposób: przełączyć na o klawisz [P2].
Nie przestawiać na o odłącznika głównego QS [P0] tak, by zapewnić
zasilanie ewentualnych grzałek przeciwzamarzaniowych w agregacie.
4.4 Defi nicja parametrów
Informacje ogólne
Istnieją dwa poziomy zabezpieczenia parametrów:
a) Bezpośrednio (D): dostęp natychmiastowy, Parametry, które moż-
na modyfi kować;
b) Na hasło (U): dostęp po podaniu hasła; Parametry ustawione
fabrycznie.
4.4.1 Parametry maszyny
PARAMETR KOD TYP DEFAULT
Jednostka miary
C-F
U
0
Adres jednostki
Adr
U
1
Załączanie zdalnego wyłącznika on
/ o (patrz par. 4.4.1.1).
rE
U
0
Sterowanie przekaźnikowe alarmu
(patrz par. 4.4.1.2).
rAL
U
0
Uruchomienie on/o przez nadzór
SUP
U
0
Konfi guracja wyjście cyfrowe 3
Ud3
U
0
Konfi guracja wyjście cyfrowe 6
Ud6
U
0
Uruchomienie pompy
AbPu
U
0
Uruchomienie poziomu wody
AbLL
U
0
Sterowanie alarmu termicznego
pompy
AtP
U
1
Licznik godzin maszyny
HUL
U
-
Licznik godzin maszyny
HUH
U
-
Próg alarmu licznika godzin
maszyny
tHU
U
0
4.4.1.1 Tryb zdalnego wyłącznika On / O
0
Zdalny wyłącznik On/O odłączony.
1
Zdalny wyłącznik On/O załączony razem z wyłącznikiem
On/O stacjonarnym
2
Tylko zdalny wyłącznik On/O , wyłącznik On/O stacjonarny
odłączony
