Parker Hiross Hyperchill ICE310 - Page 93

Česky
3/8
ICE310-360
3.4 Elektrický okruh
3.4.1 Kontroly a připojení
! Před každým postupem prováděným na elektrických dílech se
přesvědčte, zda nejsou pod napětím.
Všechna připojení k síti musí být v souladu s platnými předpisy v místě
instalace.
Úvodní kontroly
1) Napětí a frekvence sítě musí odpovídat hodnotám vytištěným na
typovém štítku s údaji chladiče. Napájecí napětí nesmí být ani na
krátké období mimo toleranci uvedenou na elektrickém schématu,
které se s výjimkou různých indikací rovná+/- 10% pro napětí; +/-
1% pro frekvenci.
2) Napětí musí být symetrické (efektivní hodnoty napětí a fázových
úhlů mezi po sobě následujícími vzájemně se rovnajícími fázemi).
Maximální přípustná nerovnováha mezi napětím se rovná 2%.
Připojení
1) Elektrické napájení chladičů se provádí kabelem se 4 vodiči, 3 póly
+ uzemnění, bez nulového vodiče. Průřez viz část 7.5.
2) Protáhněte kabel kabelovou svorkou umístěnou na zadním panelu
stroje a připojte fázi a nulový vodič ke svorkám úsekového vypínače
(QS), uzemnění se připojí k příslušné uzemňovací svorce (PE).
3) Na začátku napájecího kabelu zajistěte ochranu proti přímým
kontaktům rovnající se alespoň IP2Xo IPXXB.
4) Na napájecím elektrickém vedení chladiče instalujte automa-
tický vypínač s diferenciálem 0,3 A, s maximálním výkonem uve-
deným v příslušném elektrickém schématu, s vypínacím výkonem
odpovídajícím zkratovému proudu v instalační zóně stroje.
Jmenovitý proud „In“ tohoto magnetotermického spínače se musí
rovnat FLA a vypínací křivce typu D.
5) Maximální hodnota impedance sítě = 0,274 ohmů.
Následné kontroly
Ověřte si, že stroj i pomocná zařízení byly uzemněny a jsou chráněny
proti zkratům a/nebo přetížením.
! Po připojení jednotky a zapnutí hlavního vypínače na přívodu
proudu ke stroji (tedy přivedením napětí do stroje), dosáhne napětí v
elektrickém okruhu nebezpečných hodnot. Dodržujte maximální opatr-
nost!
3.4.2 Obecné poplachy
Všechny chladiče jsou vybaveny signalizací poplachu stroje (viz
elektrické schéma), který je tvořen volným přepínacím kontaktem
umístěným na svorkovnici: tím je umožněno spuštění centrálního
vnějšího poplachu, zvukového, vizuálního poplachu nebo zapojení do
logického okruhu např.: ústředny PLC.
3.4.3 Dálkové ON/OFF
Všechny chladiče mají možnost dálkového ovládání spuštění i zasta-
vení.
Při připojování kontaktu dálkového ZAP/VYP viz elektrické schéma.
4 Ovládání

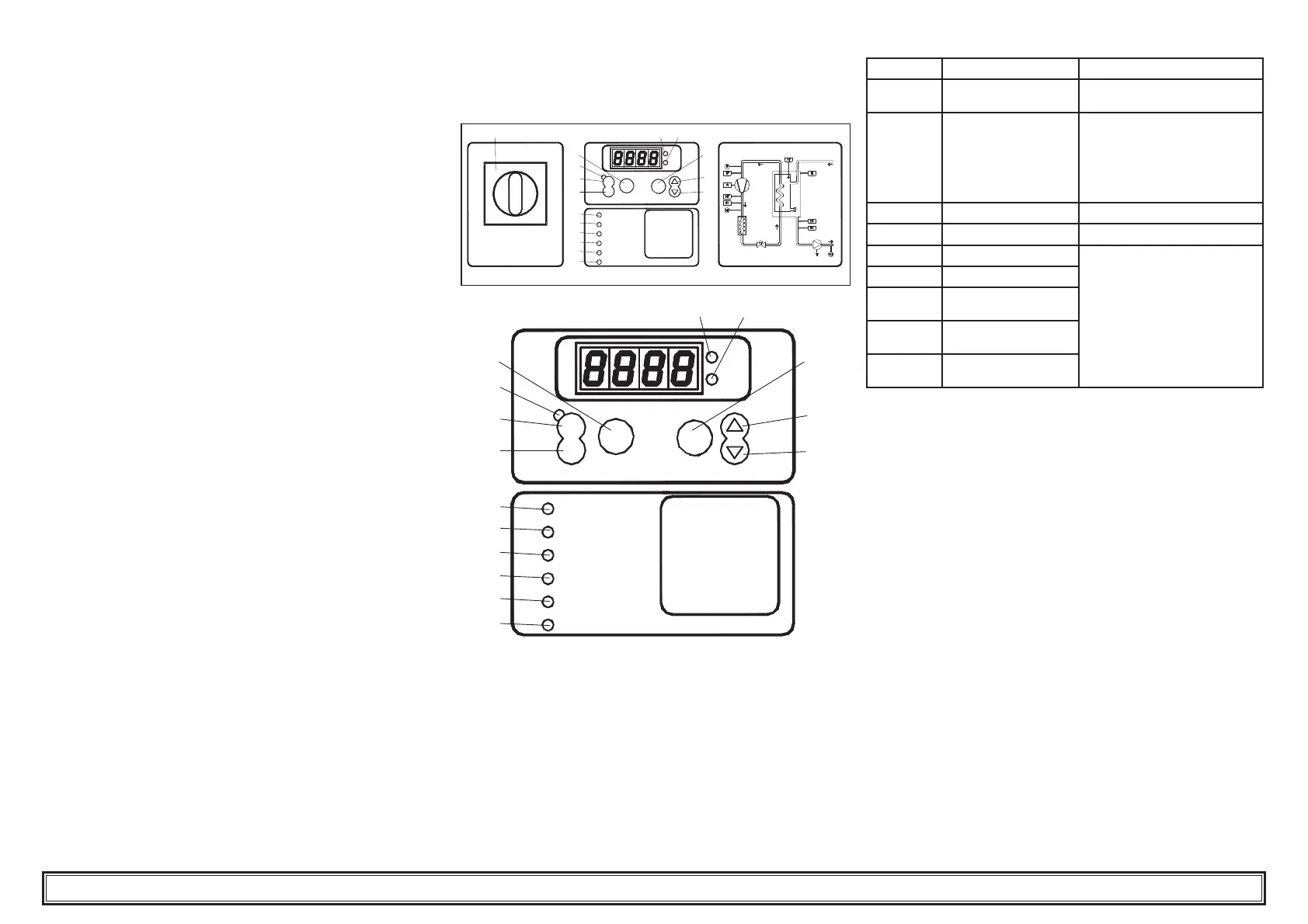

4.1 Ovládací panel
Fig.1
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
I
O
Power supply
PS
4L3L0P
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compr essor alarm
alarms
WATER
OUT
WATER
IN
LIV Low wat er level
PI
enter
Low pressure
Pump alarm
High pressure
on
HP
TP
LP
off
C
F
Power supply
PS
4L3L
L5
L6
L7
L8
L9
L1
P6
P1
P2
P5
P3
P4
L2
Compressor alarm
alarms
P0 Úsekový vypínač.
P1 Tlačítko On: aktivuje ovládací zařízení.
P2 Tlačítko O : deaktivuje ovládací zařízení.
P3 Tlačítko NAHORU: ke zvýšení hodnot nastavitelných parametrů.
P4 Tlačítko DOLŮ’: ke snížení hodnot nastavitelných parametrů.
P5 Tlačítko enter: k potvrzení změněných parametrů.
P6 Tlačítko alarms: k resetu poplachů s ručním resetem.
LED SVÍTÍ BLIKÁ
L1: žlutá
Řídící jednotka je
napájena
L2: zelená
Řídící jednotka je v On řídící jednotkou napájenou a v
OFF: je aktivován topný článek
proti mrazu.
řídící jednotkou napájenou a v On:
na kompresor je požadavek, ale
čeká na zpoždění.
L3: červená
Měrná jednotka ˚C
L4: červená
Měrná jednotka ˚F
L5: červená
Poplach vysoký tlak
Režim programování Loop USER
nebo FACTORY
L6: červená
Poplach nízký tlak
L7: červená
Tepelný poplach
čerpadlo
L8: červená
Poplach nízké hladiny
vody v nádrce
L9: červená
Poplach ochrany kom-
presoru
4.2 Spuštění
• Přivete napětí ke stroji uvedením úsekového vypínače QS [P0] do
polohy On.
• Zapněte chladič do On stisknutím tlačítka [P1].
• Na ovládacím zařízení nastavte požadovanou teplotu.
Monitor fáze
Jestliže se po spuštění na displeji zobrazí poplach “PI1/PI2”, uživatel
musí ověřit, zda provedl správně kabeláž svorek vstupu úsekového
vypínače.
4.2.1 Nastavení při prvním uvedení do provozu
a) Nastavení teploty; pokud chcete provést nové nastavení, viz odsta-
vec 4.5.
b) Zkontrolujte správnou činnost čerpadla pomocí manometru
(odečítejte hodnoty P1 a P0) a mezních hodnot tlaku (Pmax a Pmin)
uvedených na datovém štítku čerpadla.
P1 = tlak s čerpadlem ON
P0 = tlak s čerpadlem OFF
Pmin < (P1-P0) < Pmax
- Příklad č. 1.
Podmínky:
okruh zavřený a tlak P0 2 bary
údaje ze štítku čerpadla: Pmin 1bar/ Pmax 3bar
seřiďte výstup z ventilu na tlak 3 bary < P1 < 5 barů
- Příklad č. 2.
Podmínky:
okruh otevřený a tlak P0 0 baru
údaje ze štítku čerpadla: Pmin 1bar/ Pmax 3bar
seřiďte výstup z ventilu na tlak 1 bar < P1 < 3 bary
c) Zkontrolujte správnou činnost čerpadla i v režimových podmínkách.
Kromě toho zkontrolujte, zda proud je v rámci štítkových údajů.
d) Vypněte chladič a pokračujte s plněním vodního okruhu s teplotou
