4/10
Hyperchiller 150-230
4 Control

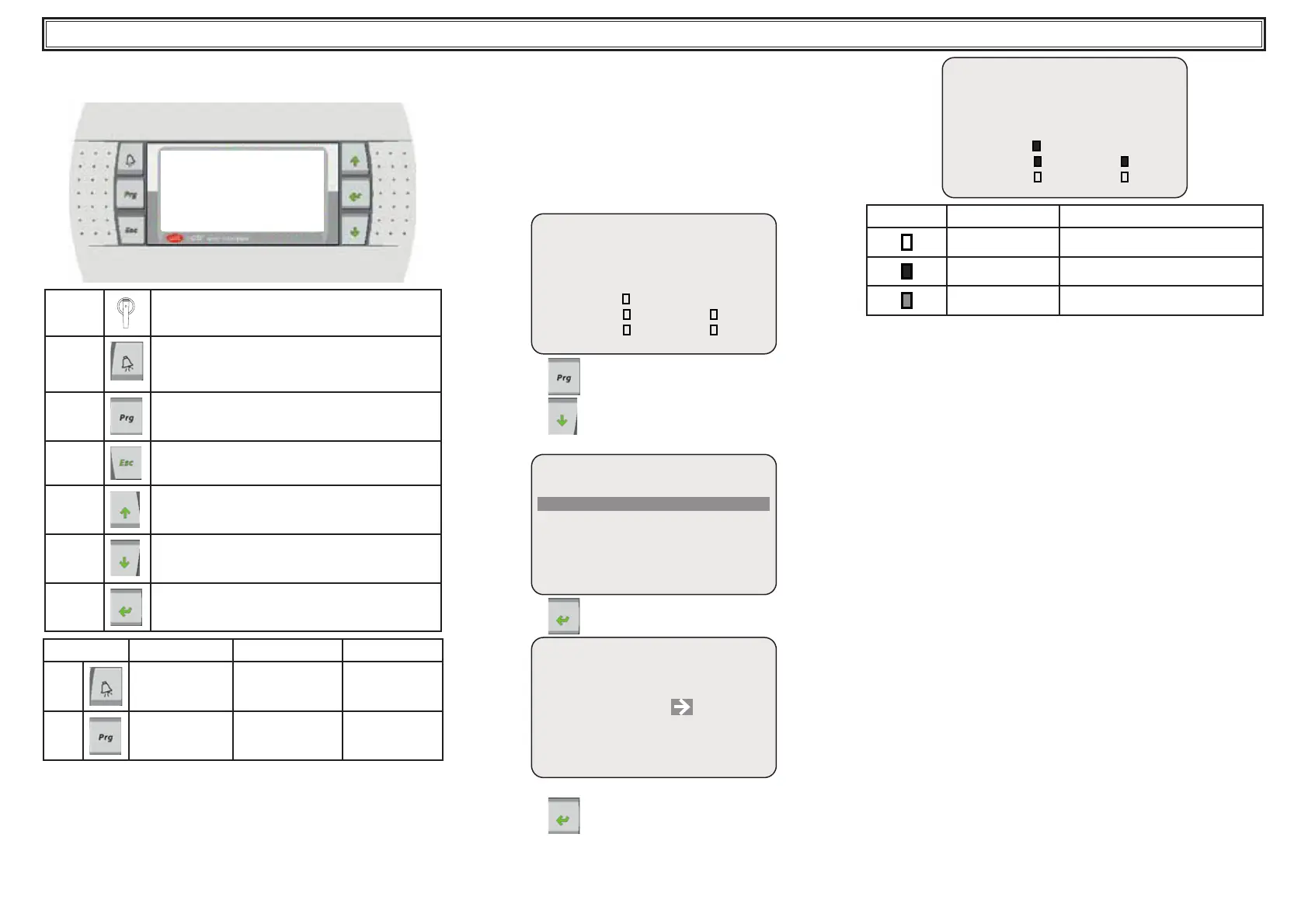

4.1 Panel de control

Display
P0
Interruptor seccionador.
P1
Visualiza las alarmas en la pantalla, apaga
el zumbador si el mismo estaba activado y
rearma las alarmas.
P2
Permite acceder al menú para la selección
del grupo de parámetros.
P3
Anula una operación.
P4
Desplaza el cursor o incrementa el valor de
un parámetro.
P5
Desplaza el cursor de un parámetro a otro o
bien con rma un parámetro.
P6
Desplaza el cursor o disminuye el valor de
un parámetro.
PILOTO Encendido Apagado Intermitente
P1
- - Presencia de
una alarma.
P2
Máquina
conectada.
Máquina apa-
gada.
! Atención: Espere el inicio del programa de “30 segun-
dos”.
4.2 Puesta en marcha
4.2.1 Calentamiento del compresor
• Energizar el equipomediante el seccionador general QS
[P0].
(Somente para a opção L2:
!Y LA RESISTENCIA DEL
CÁRTER DEBE ACTIVARSE 12 HORAS ANTES DE PONER EN
MARCHA EL SECADOR).
Una operación incorrecta puede hacer que se dañe seriamente
el compresor frigorí co.
• Ponga el refrigerador en ON según se indica en la  gura.
• De nir en el controlador la temperatura deseada.
Puesta en marcha
Status Unit : OFF
Pump :
Comp 1: Comp 3:
Comp 2: Comp 4:
Pulse el botón (P2) para acceder a los “menú principal”.
Pulse el botón
(P5) para seleccionar el parámetro “On”.
Main menu 1/7
On
OFF
USER
Pulse el botón (P6) para con rmar.
ON
aparece el mensaje “ON” con la  echa intermitente.
Pulse el botón
(P6) para encender el enfriador.
Water Outlet Temp.
b1 : 45.0 °F
Pump :
Comp 1: Comp 3:
Comp 2: Comp 4:
Símbolos Stato Descripción
 jo OFF
 jo ON
Intermitente esperando para salir
4.2.2 Regulaciones a la primera puesta en funciona-
miento
a) El enfriador se suministra regulado a una temperatura
predeterminada de 45°F (7 °C) con un diferencial de 7.2°F (4
°C); si se desea efectuar una nueva regulación, consultar el
apartado 4.5.
b) Veri car el funcionamiento correcto de la bomba utilizando
el manómetro (leer P1 y P0) y los valores límite de presión
(Pmáx. y Pmín.) indicados en la placa de datos de la bomba.
P1 = presión con bomba ON
P0 = presión con bomba OFF
Pmín. < (P1-P0) < Pmáx.
- Ejemplo n°1.
Condiciones:
circuito cerrado a presión P0 = 29 PSIg (2 bar)
datos de matrícula de la bomba:
Pmin 14PSIg(1 bar)/ Pmax 43PSIg (3 bar)
regular la salida de la válvula a una presión de
43PSIg (3 bar) < P1< 72PSIg (5 bar)
- Ejemplo n°2.
Condiciones:
circuito abierto a presión P0 = 0 PSIg (0 bar)
datos de matrícula de la bomba:
14PSIg(1 bar)/ Pmax 43PSIg (3 bar)
regular la salida de la válvula a una presión de
14PSIg(1 bar)/ Pmax 43PSIg (3 bar)
c) Veri car el correcto funcionamiento de la bomba en condi-
ciones de régimen normal.
Veri car si el amperaje de la bomba está dentro de los límites
de matrícula.
d) Apagar el enfriador y llenar el circuito hidráulico con la tem-
peratura de “SET”.
