Guida per l‘utente
38
CK3000 EVOLUTION
Attenzione
- Il filo rosso del cavo di alimentazione deve essere
collegato all’ingresso 12 V con flusso continuo, il
filo arancione al 12 V post-contatto e il filo nero alla
massa.
- Verificare lo schema elettrico del fascio di cablaggio
dell’alimentazione ISO dell’autoradio.
- Su alcune vetture è necessario invertire le posizioni
dei fili rosso e arancione.
Questa operazione viene effettuata semplicemente
invertendo i porta fusibili.
- Non connettere il filo arancione all’ingresso 12
V con flusso continuo, in quanto ciò potrebbe
provocare lo scaricamento della batteria del veicolo.
Se l’autoradio è dotata di un ingresso Mute, collegare il filo
giallo del cavo mute a uno degli ingressi «Mute in» 1, 2 o 3.
Consultare la documentazione in dotazione con l’autoradio per
determinare la posizione dell’ingresso mute.
Autoradio senza prese ISO
È possibile utilizzare un fascio di cablaggio di adattamento
specifico per il veicolo in uso (non in dotazione)
Se non si dispone di un adattatore e se la tecnologia di
collegamento del veicolo non è ISO, è possibile realizzare un
montaggio filo a filo.
Se l’autoradio è dotata di ingresso «mute», effettuare la
connessione con il filo giallo del cavo mute.

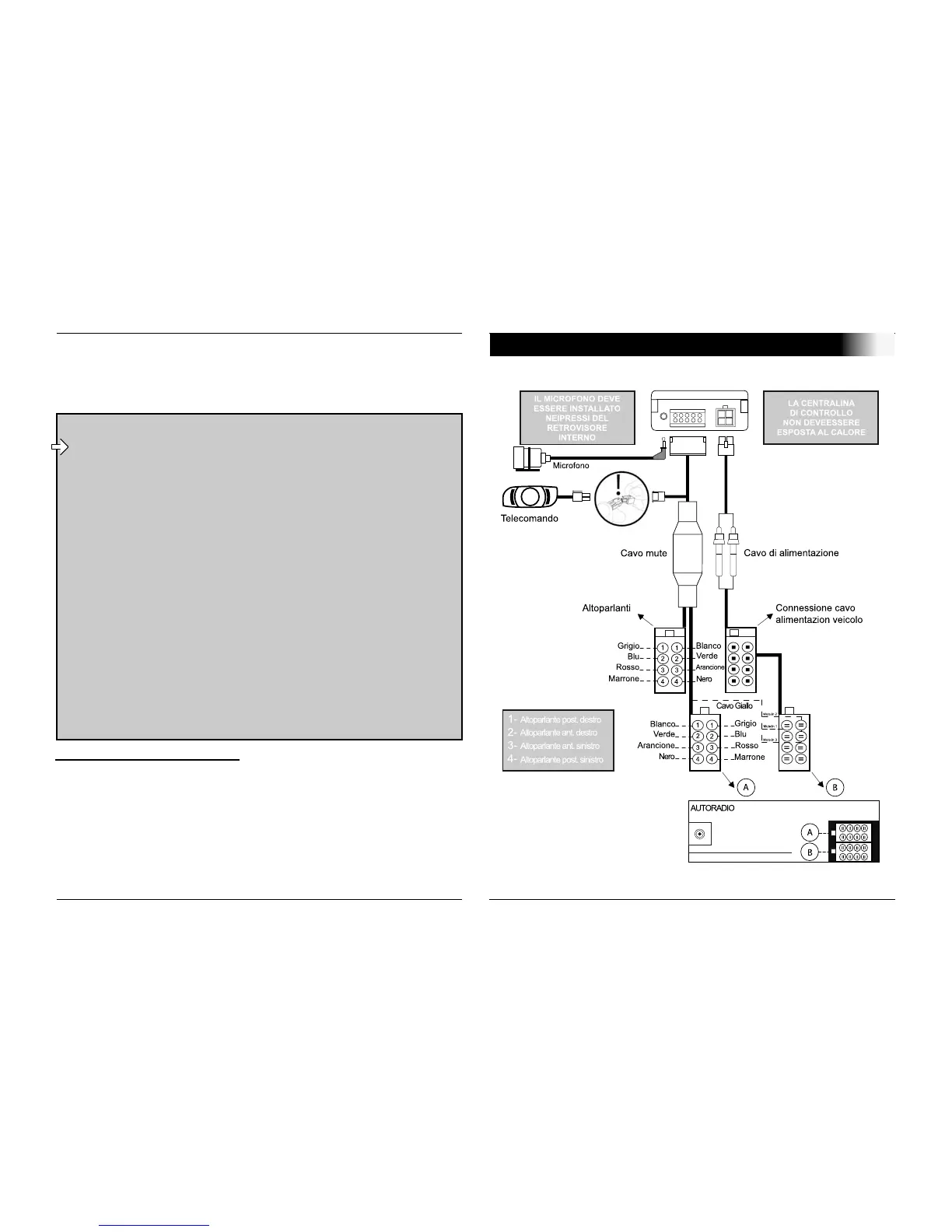

CONNESSIONE DIAGRAMMA CAVO
