55
Parrot CK3100 LCD

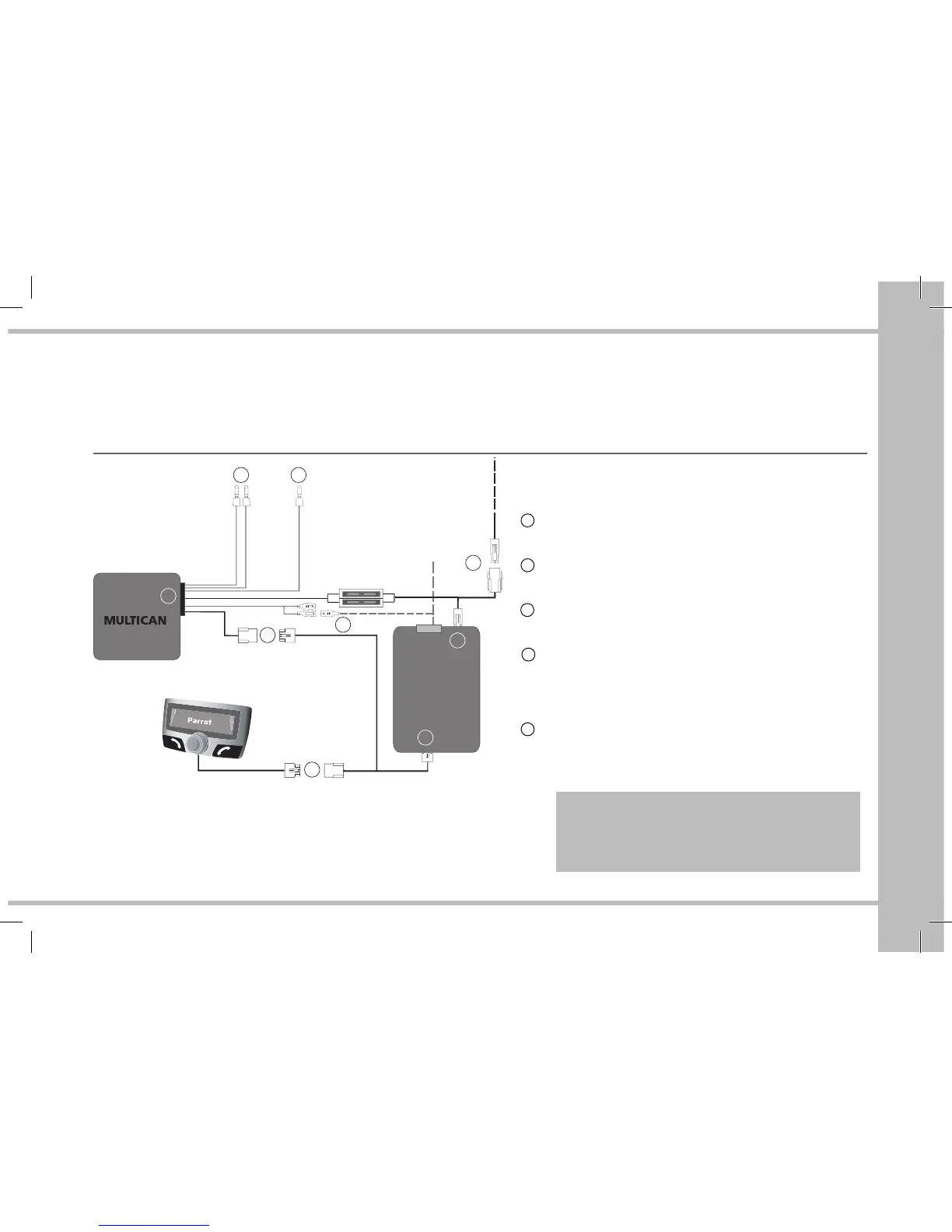

1 Collegare il cavo di alimentazione dell’interfaccia Parrot MULTICAN al connettore a
14 vie della scatola Parrot MULTICAN.
2 Collegare il connettore della tastiera di comando del kit al connettore del cavo di
alimentazione dell’interfaccia.
3 Collegare il cavo di alimentazione dell’interfaccia Parrot MULTICAN alla scatola
Parrot e al cavo Power del kit vivavoce Parrot.
4 Collegare il filo giallo Mute dell’interfaccia Parrot MULTICAN
-al filo giallo del cavo Mute Parrot
-all’ingresso Mute dell’autoradio, se il sistema
audio ne è dotato.
5 Per rispettare il collegamento del protocollo CAN, consultare la sezione
«Installazione specifica del veicolo».
ATTENZIONE:
NON COLLEGARE IL CAVO ARANCIONE DELLA CENTRALINA
VIVA VOCE DIRETTAMENTE AD UN POSITIVO SOTTOCHIAVE
“+15”. QUESTA FUNZIONE E’ FORNITA DALLA CENTRALINA
DEL MULTICAN.
Mute
Can Low Can High K- Bus
1
2
2
2
3
3
4
5 5
1
Parrot
Parrot
CK3100 LCD
