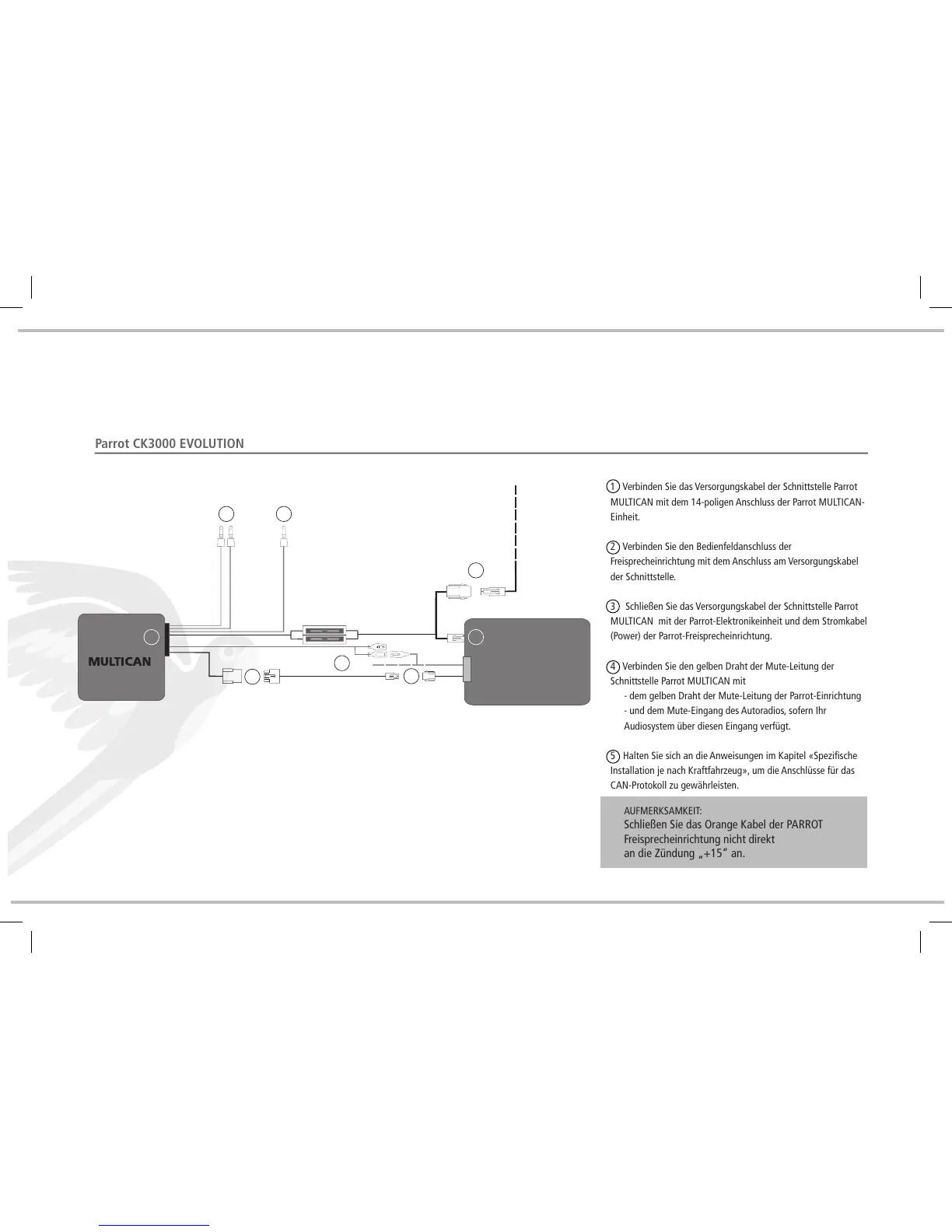

Parrot CK3000 EVOLUTION
1 Verbinden Sie das Versorgungskabel der Schnittstelle Parrot
MULTICAN mit dem 14-poligen Anschluss der Parrot MULTICAN-
Einheit.
2 Verbinden Sie den Bedienfeldanschluss der
Freisprecheinrichtung mit dem Anschluss am Versorgungskabel
der Schnittstelle.
3 Schließen Sie das Versorgungskabel der Schnittstelle Parrot
MULTICAN mit der Parrot-Elektronikeinheit und dem Stromkabel
(Power) der Parrot-Freisprecheinrichtung.
4 Verbinden Sie den gelben Draht der Mute-Leitung der
Schnittstelle Parrot MULTICAN mit
- dem gelben Draht der Mute-Leitung der Parrot-Einrichtung
- und dem Mute-Eingang des Autoradios, sofern Ihr
Audiosystem über diesen Eingang verfügt.
5 Halten Sie sich an die Anweisungen im Kapitel «Spezifische
Installation je nach Kraftfahrzeug», um die Anschlüsse für das
CAN-Protokoll zu gewährleisten.
AUFMERKSAMKEIT:
Schließen Sie das Orange Kabel der PARROT
Freisprecheinrichtung nicht direkt
an die Zündung „+15“ an.
Mute
Can Low Can High K- Bus
CK3100
Parrot
CK3000
EVOLUTION
5 5
1
2
2
3
3
4
Parrot
