SÜMBOLITE IDENTIFITSEERIMINE
-- 124 --
Enne masina kasutamist lugege
ja mõistke kasutusjuhendit ja
kõiki hoiatussilte.
Täitenupp
1. Saekett
2. Juhtlatt
3. Sädemepüüdja võre
4. Ketipiduri hoob / Käsihoob
5. Eesmine käepide
6. Starteri käepide
7. ON/OFF lüliti
8. Ohutuspäästik
9. Tagumine käepide /
Taaskäivituse silmus
10. Õlipaagi kork
11. Kütusepaagi kork
12. Starteri kate
13. Hambuline tugiraud
14. Lati kinnitusmutter
15. Summuti kilp
16. Süüteküünal
17. Õhupuhasti kate
18. Tooreklapi kang õhuvoolu
automaatseks
reguleerimiseks
19. Täitenupp
20. Gaas/Päästik
21. Saeketi reguleerimiskruvi
22. keti piiraja
23. Juhtlati kate
OHUTUSFUNKTSIOONID
Kirjelduste juures olevad numbrid vastavad ülaltoodud numbritele, et aidata teil
ohutusfunktsiooni asukohta kindlaks teha.
1 TAGASILÖÖKE VÄHENDAV SAEKE-
TT aitab oluliselt vähendada tagasilööki
või selle tugevust tänu spetsiaalselt
disainitud sügavusmõõdikutele ja
kaitselülidele.
3 SÄDEMEPÜÜDJA VÕRE püüab
mootori heitsüsteemist kinni süsiniku ja
teiste süttivate ainete osakesed, mis on
suuremad kui 0,6 mm (0,023 tolli).
Sädemepüüdja võret puudutavate kõigi
kohalike, riiklike või föderatiivsete sead-
uste ja/või regulatsioonide järgimise
eest vastutab kasutaja. Vt täiendavat
teavet jaotisest Ohutusabinõud.
4 KETIPIDURI HOOB / KÄSIHOOB
kaitseb operaatori vasakut kätt, kui see
peaks sae töötamisel esikäepidemelt
ära libisema.
4 KETIPIDUR on ohutusfunktsioon, mis
peatab liikuva saeketi millisekundite
jooksul ja on mõeldud tagasilöögist
tuleneva vigastusohu vähendamiseks.
See aktiveeritakse KETIPIDURI
hoovaga.
7 Kui KATKESTUSLÜLITI aktiveerub,
seiskab see viivitamatult mootori.
Mootori käivitamiseks või
taaskäivitamiseks tuleb katkestuslüliti
viia asendisse ON (Sees).
8 OHUTUSPÄÄSTIK väldib mootori
pöörete tahtmatut suurendamist. Gaasi
päästikut (20) ei saa suruda, kui
ohutusriivi pole vajutatud.
22 KETI PIIRAJA vähendab vigastusohtu
juhul, kui töötamise käigus saekett
puruneb või maha tuleb. Keti piiraja on
mõeldud hüpleva keti kinnipüüdmiseks.

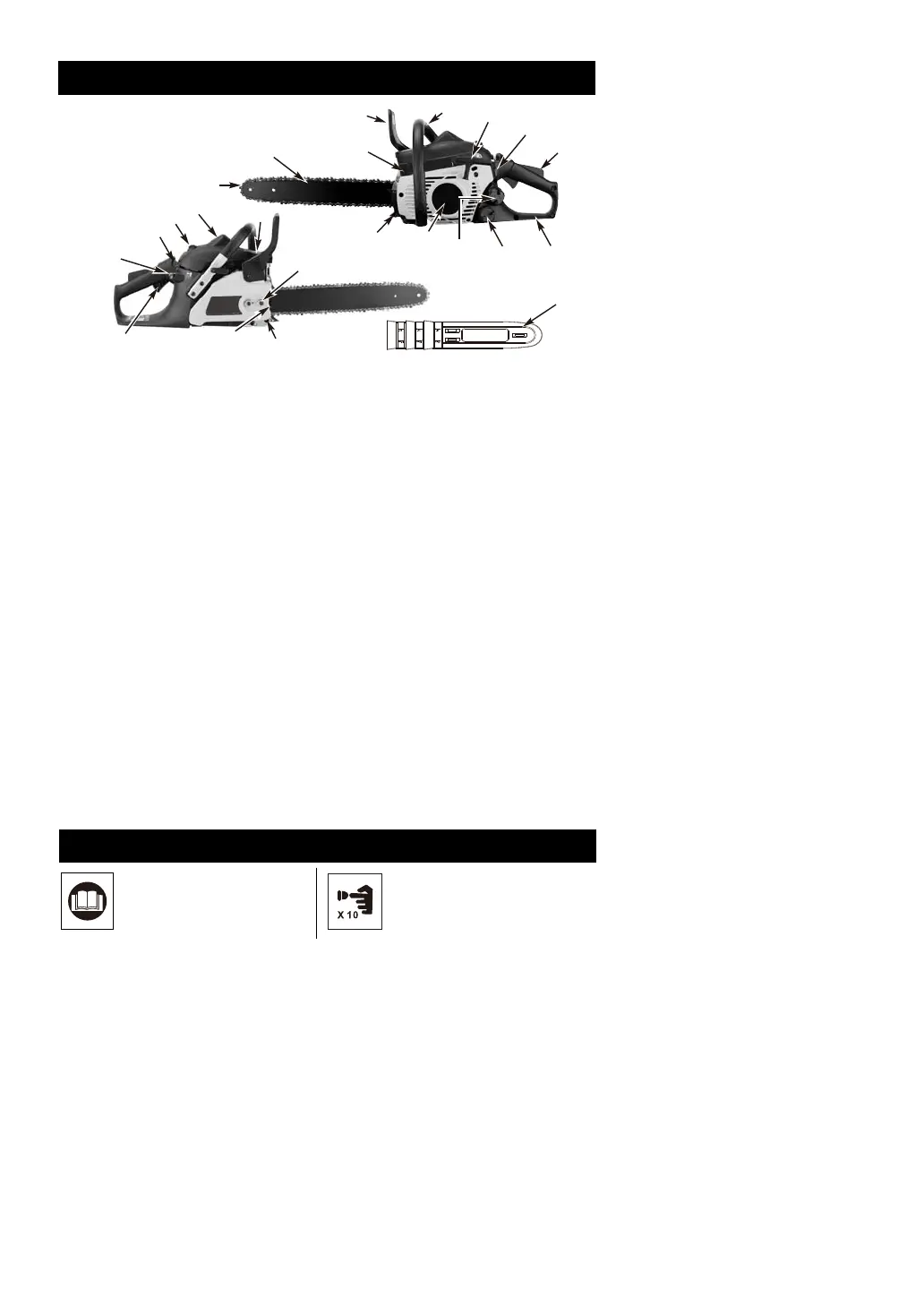

IDENTIFITSEERIMINE (MIS ON MIS?)
20
19
18
17
16
15
21
22
14
13
1
7
5
6
11
2
23
3
4
10
12
9
8
