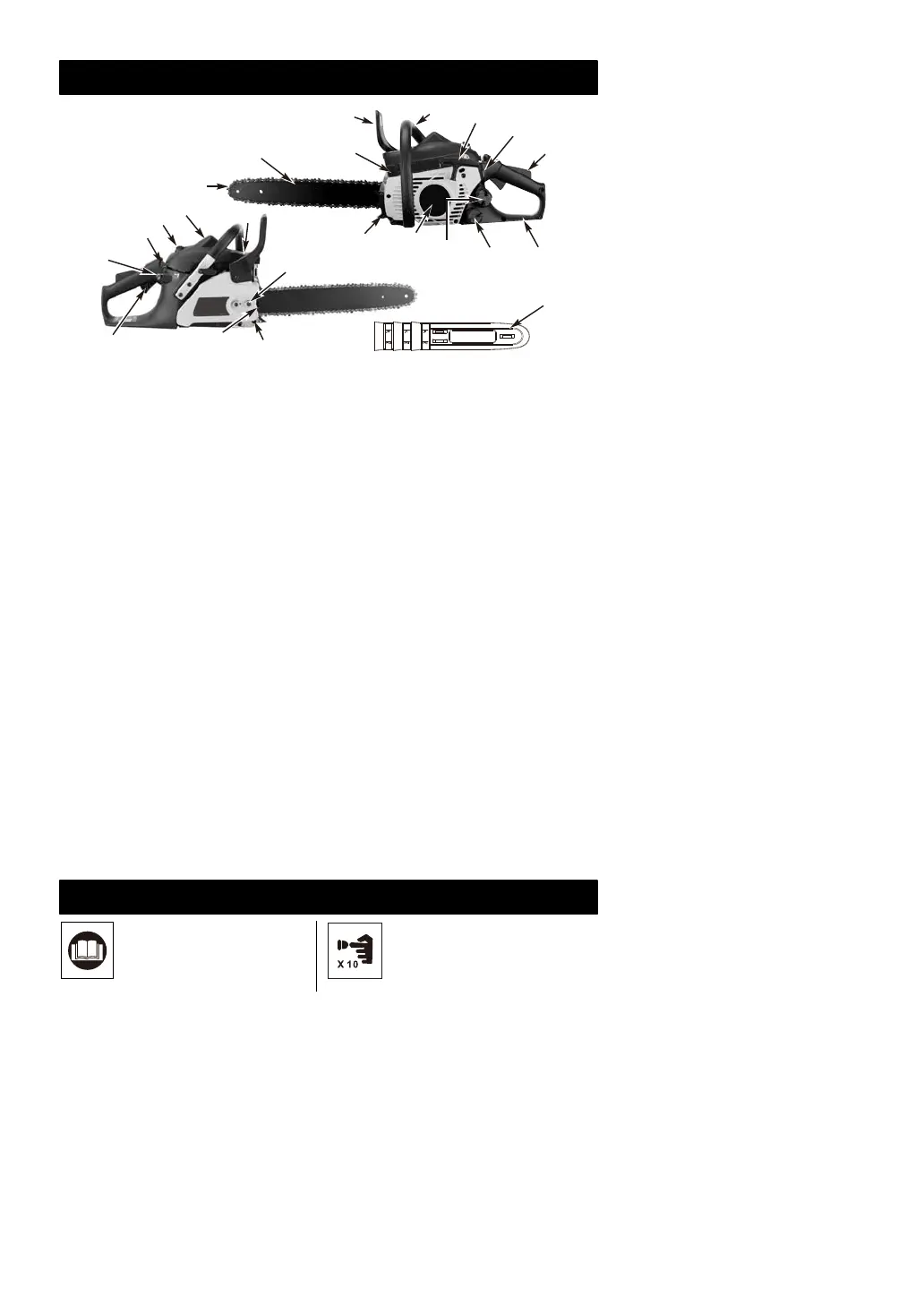

ОПИСАНИЕ ДЕТАЛЕЙ ИНСТРУМЕНТА
ЗНАЧЕНИЕ СИМВОЛОВ
-- 17 --
Перед использованием данного
инструмента внимательно
прочтите руководство по
эксплуатации и информацию на
предупреждающих наклейках.
Кнопка подсоса
20
19
18
17
16
15
21
22
14
13
1
7
5
6
11
2
23
3
4
10
12
9
8
1. Пильная цепь
2. Направляющая шина
3. Искрогаситель
4. Рычаг тормоза цепи
(защитный щиток для руки)
5. Передняя рукоятка
6. Рукоятка стартера
7. Выключатель
8. Предохранительный рычаг
9. Задняя рукоятка (также служит
для удерживания пилы ногой)
10. Крышка масляного резервуара
11. Крышка топливного бака
12. Крышка стартера
13. Зубчатый упор
14. Контргайка направляющей шины
15. Экран глушителя
16. Свеча зажигания
17. Крышка воздушного
фильтра
18. Рычаг автоматической
воздушной заслонки
19. Кнопка подсоса
20. Курок газа (дросселя)
21. Регулировочный винт
натяжения цепи
22. Цепеуловитель
23. Чехол пильного аппарата
(шины с цепью)
ПРЕДОХРАНИТЕЛЬНЫЕ ДЕТАЛИ
Номера перед описаниями соответствуют номерам деталей на приведенной выше иллюстрации
– это облегчает поиск предохранительных деталей.
1 ПИЛЬНАЯ ЦЕПЬ С НИЗКИМ ОТСКО-
КОМ помогает значительно снизить силу
и интенсивность отскока благодаря особ-
ой конструкции ограничителей глубины
реза и предохранительными звеньями.
3 ИСКРОГАСИТЕЛЬ предотвращает
пропадание частиц угля и других горючих
веществ размером более 0,6 мм (0,023
дюйма) в поток выхлопных газов двига-
теля. Пользователь обязан соблюдать
местные законы и нормативы, законы и
нормативы области (штата), а также
федеральные законы и нормативы отно-
сительно использования искрогасителя.
Дополнительную информацию см. в
разделе «Правила техники
безопасности».
4 РЫЧАГ ТОРМОЗА ЦЕПИ (ЗАЩИТНЫЙ
ЩИТОК ДЛЯ РУКИ) защищает левую
руку оператора в случае ее
соскальзывания с передней рукоятки во
время работы пилы.
4 ТОРМОЗ ЦЕПИ – это предохранитель-
ная деталь, которая снижает риск
причинения травм вследствие отскока
пилы и останавливает движущуюся цепь
за миллисекунды. Тормоз активируется
рычагом ТОРМОЗА ЦЕПИ.
7 ВЫКЛЮЧАТЕЛЬ «STOP» (СТОП)
незамедлительно останавливает
двигатель. Для запуска или повторного
запуска двигателя выключатель «STOP»
(СТОП) должен находиться в положении
«ВКЛ.».
8 ПРЕДОХРАНИТЕЛЬНЫЙ РЫЧАГ
предотвращает случайное нажатие курка
газа. Курок газа (20) невозможно нажать,
не нажав на предохранительный рычаг.
22 ЦЕПЕУЛОВИТЕЛЬ снижает риск
причинения травм в случае обрыва или
схода цепи с шины во время работы.
Цепеуловитель предназначен для
перехвата провисающей цепи.
