-- 187 --
20
19
18
17
16
15
21
22
14
13
1
7
5
6
11
2
23
3
4
10
12
8

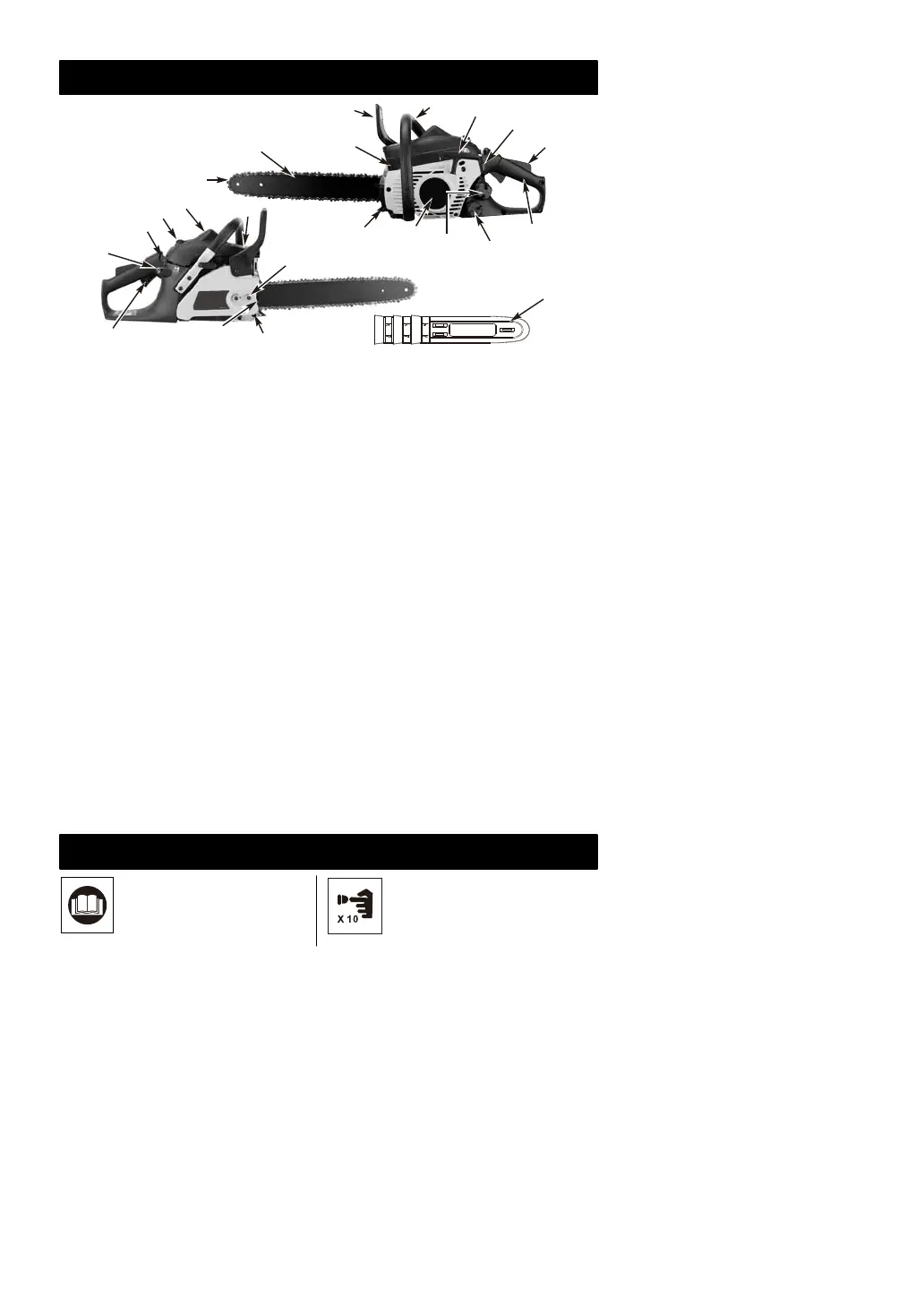

1. Sägekette
2. Leitschiene oder
Führungsschiene
3. Funkengitter
4. Kettenbremshebel/
vorderer Handschutz
5. Vorderer Griff
6. Startergriff
7. EIN/AUS-Schalter
8. Sicherheitssperre
9. Hinterer Griff/ Stiefelschlaufe
10. Öltankkappe
11. Treibstofftankkappe
12. Lüftergehäuse
13. Prelldorn
14. Schienenbefestigungsmutter
15. Auspuffschutz
16. Zündkerze
17. Luftfilterabdeckung
18. Drosselklappenhebel für
Automatik Choke
19. Kraftstoffpumpe
20. Gashebel
21. Kettenspannschraube
22. Kettenfänger
23. Abdeckung der
Leitschiene
Die Ziffern der nachstehenden Beschreibung entsprechen den Ziffern auf der vorhergehenden
Seite, damit Sie die Sicherheitsfunktionen leichter finden können.
1 Sägekette mit geringem Rückschlag
hilft Ihnen mit speziell entwickelten
Sicherheitseinrichtungen Rückschläge
oder deren Kraft abzufangen.
3 FUNKENGITTER hält Kohlenstoff und
andere entzündbare Partikel größer als
0,6 mm (0,023 Zoll) vom Maschinenau-
spuff fern. Der Benutzer ist verantwortlich
für Übereinstimmung mit Gemeinde,
Landesund Bundesgesetzen und/oder
Bestimmungen, die die Verwendung
eines Funkengitters zum Inhalt
haben. Zusatzinformationen finden Sie
unter Sicherheitsmaßnahmen.
4 Kettenbremshebel/ Handschutz schützt
die linke Hand des Benutzers, sollte sie
bei laufender Säge vom vorderen Griff
abrutschen.
4 Kettenbremse ist eine Sicherheitsfunk-
tion zur Minderung von Verletzungen
aufgrund von Rückschlägen, indem eine
laufende Säge in Millisekunden
angehalten wird. Sie wird vom
Kettenbremshebel aktiviert.
7 Stoppschalter hält den Motor sofort an,
wenn er ausgeschaltet wird. Der Stopp-
schalter muss auf EIN gesetzt werden,
um den Motor (erneut) zu starten.
8 Sicherheitsauslöser verhindert eine zuf-
ällige Beschleunigung des Motors. Der
Gashebel (20) kann nur gedrückt werden,
wenn der Sicherheitsauslöse
rhineingedrückt ist.
22 Kettenfänger mindert die Gefahr von
Verletzungen, sollte die Sägekette bei
laufendem Motor reißen oder
entgleiten. Der Kettenfänger soll eine um
sich schlagende Kette auffangen.
HINWEIS: Machen Sie sich mit der Säge und
ihren Teilen vertraut.
BESCHREIBUNG DER GERÄTE TEILE
ERKLÄRUNG DER SYMBOLE
SICHERHEITSFUNKTIONEN
Lesen Sie vor Inbetriebnahme
des Trimmers das Betriebsha-
ndbuch aufmerksam durch.
Kraftstoffpumpe
9
