SIMBOLU PASKAIDROJUMI
-- 155 --
Pirms trimmera izmantošanas
operatoram ir jāizlasa un jāizprot
lietotāja rokasgrāmatas norādīju-
mi un visi brīdinājumu marķējumi.
Degvielas sūknis
1. Motorzāģa ķēde
2. Vadotnes sliede
3. Dzirksteļizlādņa aizsargs
4. Ķēdes bremžu svira/roku
aizsargs
5. Priekšējais rokturis
6. Startera rokturis
7. Slēdzis ON/OFF (Ieslēgt/izslēgt)
8. Drošības mēlīte
9. Aizmugurējais rokturis/
kājas cilpa
10. Eļļas tvertnes vāciņš
11. Degvielas tvertnes vāciņš
12. Startera pārsegs
13. Amortizatora radze
14. Sliedes kontruzgrieznis
15. Trokšņu slāpētāja aizsargs
16. Aizdedzes svece
17. Gaisa filtra vāciņš
18. Gaisa vārsta regulators
automātiskai noslāpēšanai
19. Degvielas sūknis
20. Droseļvārsta regulators
21. Motorzāģa ķēdes
spriegošanas skrūve
22. Ķēdes ierobežotājs
23. Vadotnes sliedes maksts
AIZSARGIERĪCES
Tālāk minētie numuri atbilst iepriekš minētajiem numuriem, lai jūs varētu vieglāk atrast
aizsargfunkcijas.
1 ZEMA ATSITIENA ĶĒDES
MOTORZĀĢIS palīdz ievērojami
samazināt atsitienu vai atsitienu
intensitāti, izmantojot īpaši konstruētus
skaidzobus un aisargposmus.
3 DZIRKSTEĻIZLĀDŅA AIZSARGS
aiztur karbonu un citas uzliesmojošas
daļiņas vairāk kā 0,6 mm (0,023 collas)
no dzinēja izplūdes gāzu plūsmas.
Lietotāja pienākums ir ievērot vietējos,
valsts un federālos likumus un/vai
noteikumus, kas regulē dzirksteļizlādņa
aizsargu. Papildinformāciju skatiet
sadaļā Drošības pasākumi.
4 ĶĒDES BREMŽU SVIRA/ROKAS
AIZSARGS aizsargā operatora kreiso
roku gadījumā, ja tā noslīd no priekšējā
roktura, kad zāģis darbojas.
4 ĶĒDES BREMZES ir aizsargierīce, kas
konstruēta, lai samazinātu traumu risku
no atsitiena, apturot ķēdes griešanos
milisekunžu laikā. To iedarbina ar
ĶĒŽU BREMŽU sviru.
7 APTURĒŠANAS SLĒDZIS nekavējo-
ties aptur dzinēju, kad zāģis atkabinās.
Apturēšanas slēdzim ir jābūt pozīcijā
ON (Ieslēgt), lai palaistu dzinēju.
8 DROŠĪBAS MĒLĪTE novērš nejaušu
dzinēja apgriezienu palielināšanu.
Droseļvārsta regulatoru (20) nevar
nospiest, ja drošības mēlīte nav
nospiesta.
22 ĶĒDES IEROBEŽOTĀJS samazina
traumu risku gadījumā, ja zāģa ķēde
pārlūzt vai nokrīt no sliedes zāģēšanas
laikā. Ķēdes ierobežotājs ir konstruēts,
lai aizturētu ķēdes sitienus.

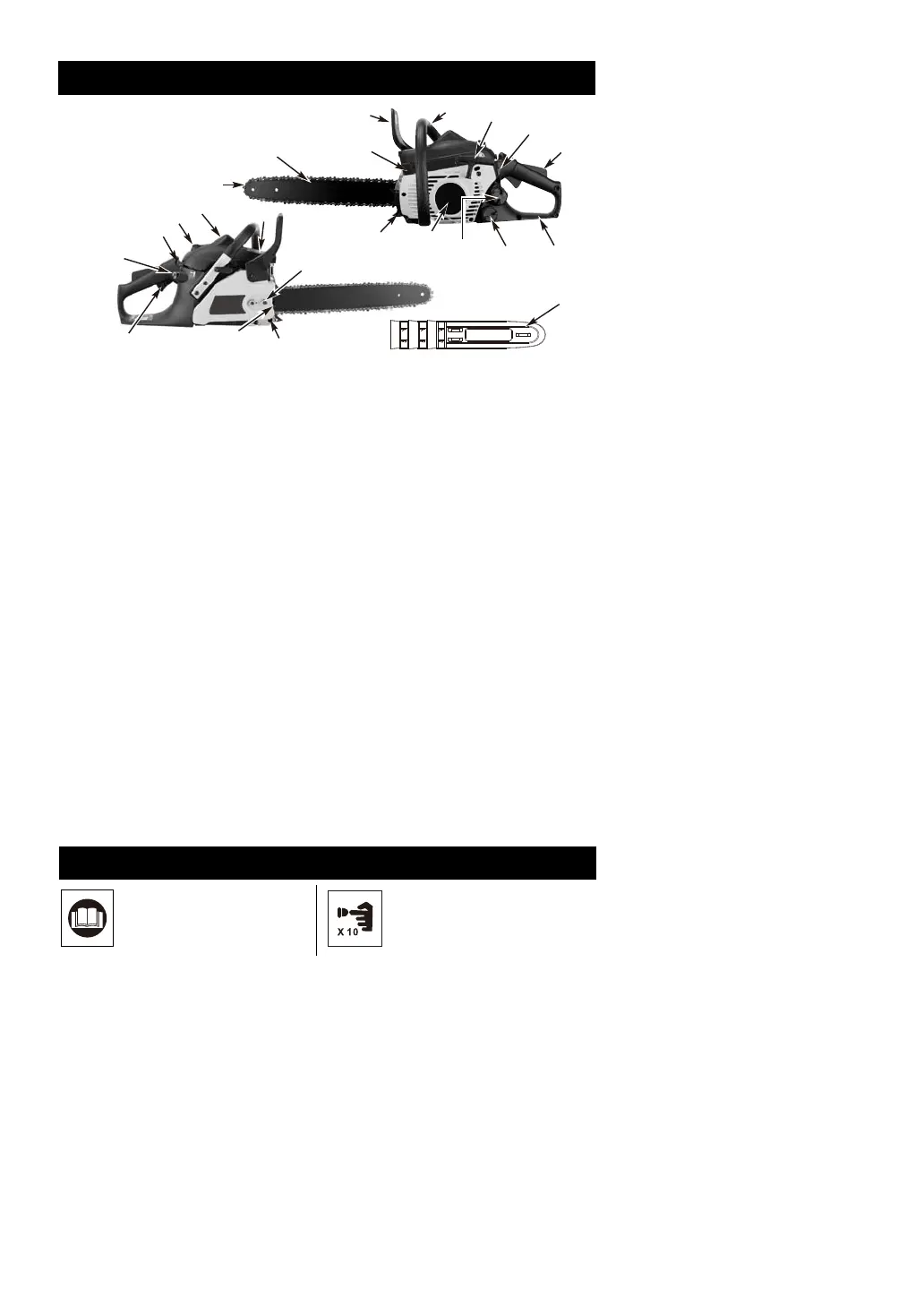

DETAĻU NOSAUKUMI
20
19
18
17
16
15
21
22
14
13
1
7
5
6
11
2
23
3
4
10
12
9
8
