IDENTIFIKÁCIA SYMBOLOV
-- 171 --
Palivová pumpička
1. Pílová reťaz
2. Vodiaca lišta
3. Mriežka lapača iskier
4. Páčka brzdy reťaze/Kryt
rukoväte
5. Predná rukoväť
6. Rukoväť štartéra
7. Vypínač zapnuté/vypnuté
8. Bezpečnostná západka
9. Zadná rukoväť/Spúšťací
krúžok
10. Uzáver olejovej nádrže
11. Uzáver palivovej nádrže
12. Kryt štartéra
13. Ozubená opierka
14. Upevňovacia matica lišty
15. Štít tlmiča výfuku
16. Zapaľovacia sviečka
17. Kryt čističa vzduchu
18.
19. Palivová pumpička
20. Škrtiaca klapka/Spúšť
21. Nastavovacia skrutka
pílovej reťaze
22. Kryt rezacej lišty
23. Kryt vodiace lišty
BEZPEČNOSTNÉ VLASTNOSTI
Čísla pred popisným textom sa zhodujú s vyššie uvedenými číslami a pomáhajú vám
lokalizovať bezpečnostné vlastnosti.
1 PÍLOVÁ REŤAZ S MALÝM SPÄTNÝM
NÁRAZOM podstatne znižuje spätné
nárazy alebo intenzitu spätného nárazu
svojimi špeciálne navrhnutými obmed-
zovacími päťkami a spojkami krytu.
3 MRIEŽKA LAPAČA ISKIER zachytáva
uhlíky a iné horľavé čiastočky z výfuku
motora s veľkosťou viac ako 0,023
palca (0,6 mm). Používateľ zodpovedá
za súlad so štátnymi a federálnymi
zákonmi alebo predpismi, ktoré určujú
používanie mriežky lapača iskier.
Ďalšie informácie si pozrite v časti
Bezpečnostné opatrenia.
4 PÁČKA BRZDY REŤAZE/KRYT
RUKOVÄTE chráni ľavú ruku pilčíka v
prípade jej zošmyknutia z prednej
rukoväte, keď je píla v chode.
4 BRZDA PÍLOVEJ REŤAZE je
bezpečnostné zariadenie, ktoré znižuje
možnosť zranenia pri spätnom náraze,
keď sa pílová reťaz zastaví a niekoľko
milisekúnd. Túto brzdu aktivuje
BRZDOVÁ PÁČKA.
7 ZASTAVOVACÍ SPÍNAČ umožňuje
okamžité zastavenie motora pri
zaseknutí. Pri štarte alebo reštarte
motora musí byť tento zastavovací
spínač v polohe Zapnuté.
8 BEZPEČNOSTNÁ ZÁPADKA
zabraňuje náhodnej akcelerácii motora.
Spúšť škrtiacej klapky (20) nie je možné
stlačiť, kým ie je zatlačená bezpeč-
nostná západka.
22 KRYT REZACEJ LIŠTY znižuje riziko
zranenia v prípade pretrhnutia pílovej
reťaze alebo jej zošmyknutia z rezacej
lišty počas prevádzky. Kryt rezacej lišty
je navrhnutý tak, aby zabránil šľahaniu
reťazou.
8
7
6
5
4
3
2
1
13
12
11
10
9
14
22
23
21
20
18
19
17
16
15
24

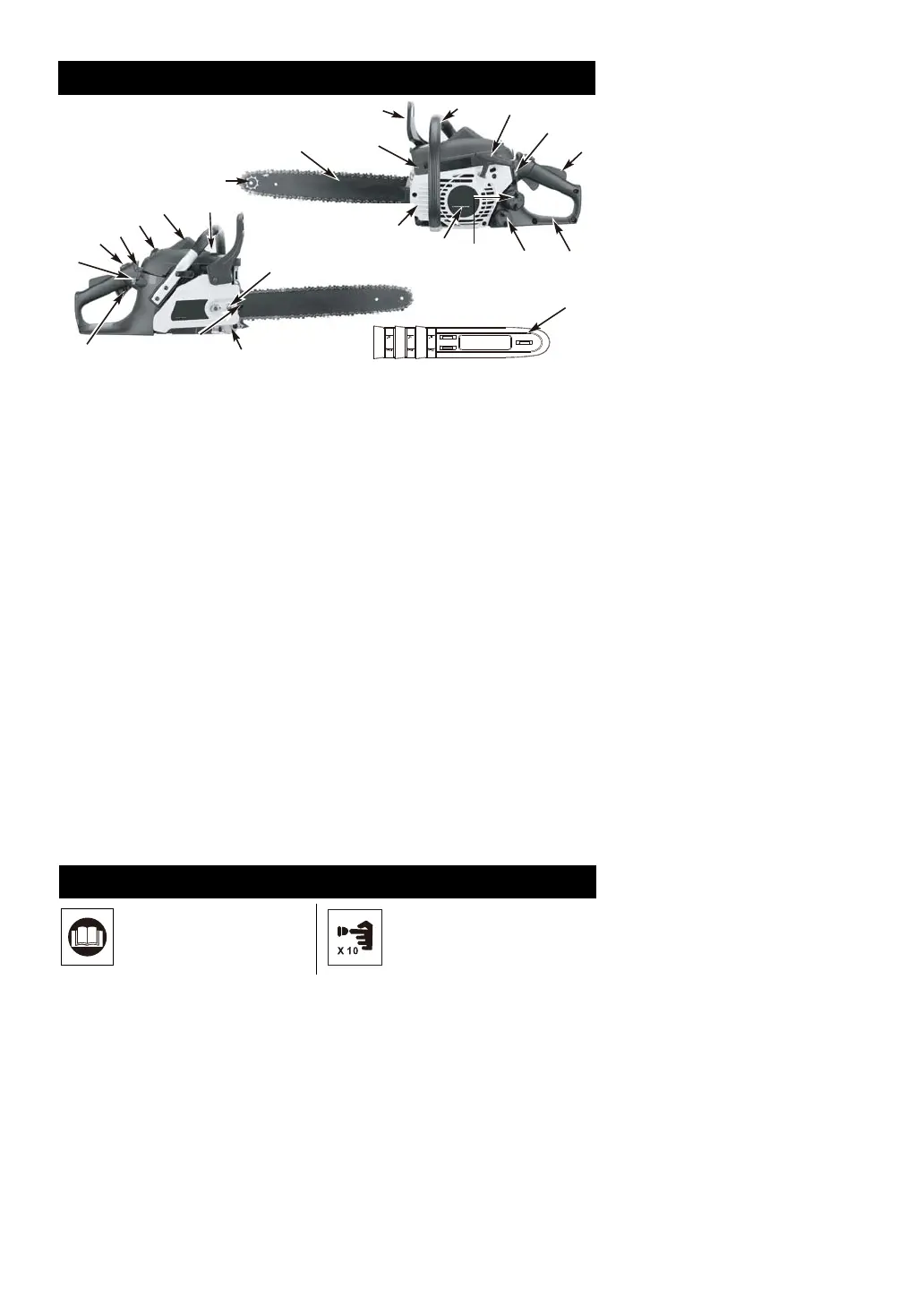

IDENTIFIKÁCIA (ČO JE ČO?)
Páčka sýtiča pre
automatický sýtič
Pred prvým použitím zariadenia
je nevyhnutné si dôkladne
prečítať a porozumieť pokynom
uvedeným v Návode na obsluhu.
