-- 175 --
Správne napnutie pílovej reťaze je veľmi
dôležité a pred začatím alebo počas pílenia
sa musí skontrolovať.
Pri manipulovaní s pílovou reťazou alebo jej
nastavovaní používajte vždy rukavice do
ťažkej prevádzky.

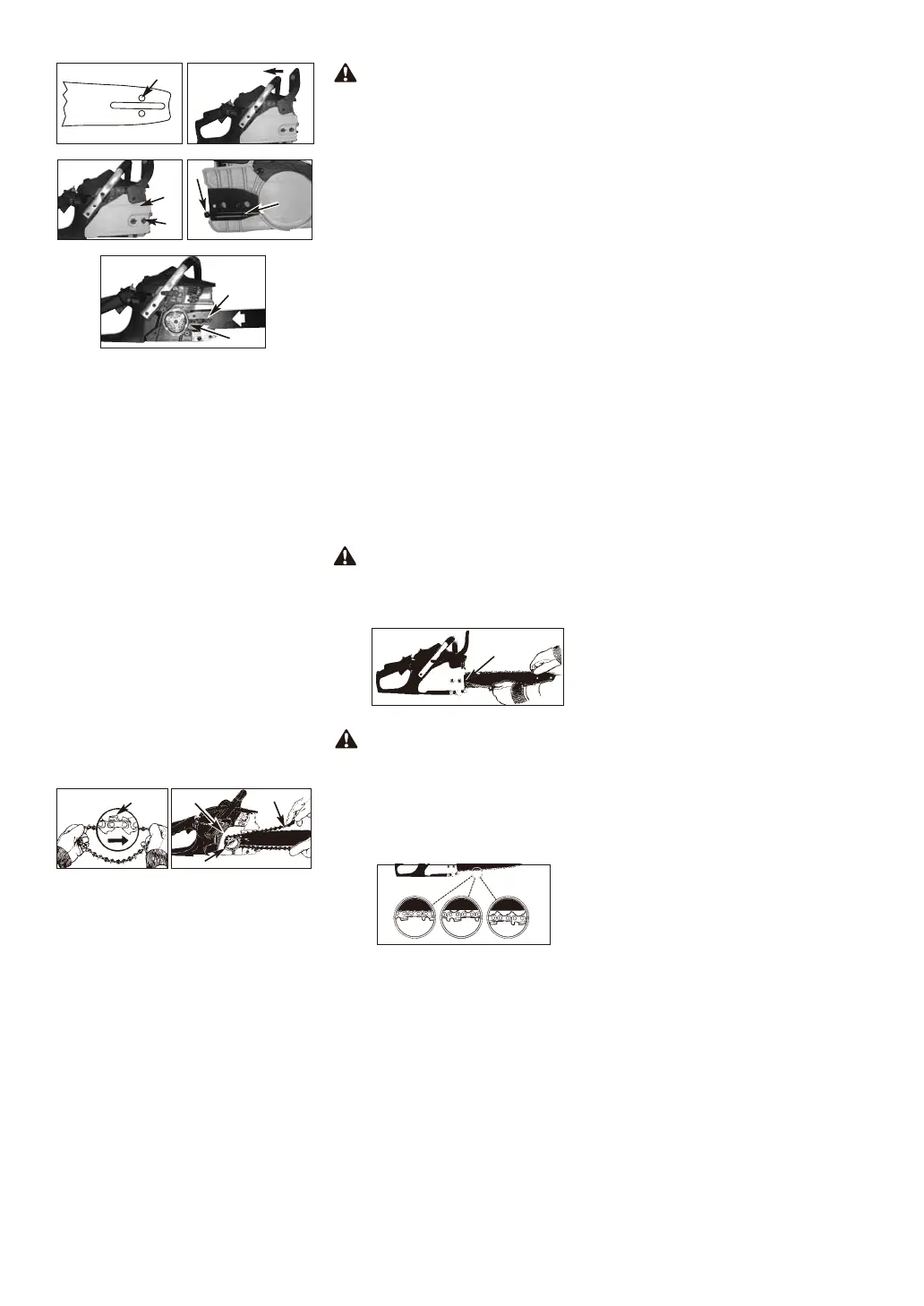

1. Reťaz rozviňte do slučky zubami (A)
smerujúcimi DOPRAVA okolo slučky
(Obr. č. 4A).
2. Reťaz navlečte na reťazové koleso (B)
za spojkou (C). Uistite sa, že články
reťaze dosadajú medzi zuby reťazového
kolesa (Obr. č. 4B).
3. Vodiace články založte do drážky (D) a
okolo konca lišty (Obr. č. 4B).
POZNÁMKA: Pílová reťaz môže mierne
klesnúť na spodnú časť lišty. Je to bežné.
4. Pílovú reťaz ťahajte dopredu, kým
nebude riadne nasadená. Všetky
vodiace články musia byť v drážke lišty.
5. Založte kryt spojky tak, aby jazýček bol v
spodnom otvore rezacej lišty. Reťaz sa
nesmie z lišty zošmyknúť. Rukou
utiahnite upevňovaciu maticu a potom ju
utiahnite na moment sily podľa pokynov
v časti NASTAVENIE NAPNUTIA
PÍLOVEJ REŤAZE.
POZNÁMKA: V tomto kroku sa upevňovacie
matice rezacej lišty uťahujú len rukou,
pretože pílová reťaz sa musí nastaviť. Post-
upujte podľa pokynov v časti NASTAVENIE
NAPNUTIA PÍLOVEJ REŤAZE.
Obr. č. 3E
F
G
NAMONTOVANIE PÍLOVEJ REŤAZE:
NASTAVENIE NAPNUTIA PÍLOVEJ
REŤAZE
Obr. č. 4A
A
Obr. č. 4B
D
B
C
VÝSTRAHA: Pri manipulovaní s
pílovou reťazou alebo jej nastavovaní použí-
vajte vždy rukavice do ťažkej prevádzky.
1. Čelo reťazovej lišty zadržte smerom
nahor a napnutie reťaze zvýšte otočením
nastavovacej skrutky (A) DOPRAVA.
Otáčaním nastavovacej skrutky
DOĽAVA sa zníži napnutie reťaze.
Pílová reťaz musí pohodlne dosadať na
rezaciu lištu po celom obvode (Obr. č. 5).
2. Po skončení nastavovania utiahnite
upevňovaciu maticu rezacej lišty, pričom
čelo rezacej lišty musí byť stále v najvyš-
šej polohe. Reťaz je správne napnutá
vtedy, keď úplne dolieha okolo lišty a
rukou s rukavicami je možné ňou otáčať.
POZNÁMKA: Ak reťaz nie je možné ľahko
pretáčať na rezacej lište alebo ak ak sa
zasekáva, je príliš silno napnutá. Jej pnutie
je nevyhnutné mierne upraviť nasledovným
spôsobom:
A. Uvoľnite upevňovacie matice lišty tak,
aby boli voľne dotiahnuté. Napnutie
reťaze uvoľnite pomalým otáčaním
nastavovacej skrutky DOĽAVA.
Reťazou pohybujte na lište sem a tam.
Nastavovaciu skrutku doťahujte, kým sa
reťaz nebude voľne pretáčať ale tak, aby
úplne doliehala. Napnutie zvýšte otáča-
ním nastavovacej skrutky DOPRAVA.
B. Keď je pílová reťaz správne napnutá,
čelo lišty držte v najvyššej polohe a
utiahnite dve upevňovacie matice.
NASTAVENIE PÍLOVEJ REŤAZE:
UPOZORNENIE: Ak je pílová
reťaz PRÍLIŠ VOĽNÁ alebo NAPNUTÁ,
rýchlejšie sa opotrebuje reťazové koleso,
lišta, reťaz a ložiská na kľukovom hriadeli.
Informačne si pozrite obrázok č. 6, na
ktorom je znázornené správne napnutie
studenej reťaze (A), správne napnutie teplej
reťaze (B) a ukážka, kedy sa reťaz musí
nastaviť (C).
UPOZORNENIE: Nová reťaz sa
naťahuje, preto sa musí napnúť približne po
piatich cykloch pílenia. Toto je u novej reťazi
normálne a interval po ďalšie napnutie sa
rýchlo predĺži.
Obr. č. 5
A
Obr. č. 6
A
C
B
Obr. č. 3A
A
Obr. č. 3B
Obr. č. 3C
B
Obr. č.3D
C
D
E
Ak potrebným nastaveniam venujete
dostatok času, vylepšíte výkon pri pílení a
predĺžite životnosť pílovej reťaze.
