A SZIMBÓLUMOK AZONOSÍTÁSA
-- 250 --
A gép használatba vétele előtt
olvassa és értelmezze a
Használati Utasításban leírtakat,
valamint a figyelmeztető
jelzéseket.
Indító befecskendező
1. Fűrészlánc
2. Vezetősín
3. Szikrafogó rács
4. Láncfék kar/Kézvédő
5. Elülső fogantyú
6. Indító fogantyú
7. ON/OFF kapcsoló
8. Biztonsági reteszelő
9. Hátsó fogantyú/Indítótámasz
10. Olajtartály sapka
11. Üzemanyagtartály sapka
12. Indító fedél
13. Fogazott léc (karmos ütköző)
14. Sínrögzítő csavaranya
15. Hangtompító pajzs
16. Gyújtógyertya
17. Légszűrő-fedél
18. Fojtószelep kar az autom-
atikus fojtás (Auto Choke)
funkcióhoz
19. Indító befecskendező
20. Gázszabályozó gomb
21. Fűrészlánc állítócsavar
22. Láncfogó
23. Vezetősín tok
BIZTONSÁGI JELLEMZŐK
A leírások előtti számok megegyeznek a fenti számokkal, elősegítve ezzel a biztonsági
jellemzők könnyebb beazonosítását.
1 Az ALSÓ VISSZAÜTÉS FŰRÉSZL-
ÁNC a külön erre a célra kifejlesztett
mélységmérőknek és védőkengyelnek
köszönhetően jelentősen csökkenti a
visszaütést, illetve annak erősségét.
3 A SZIKRAFOGÓ RÁCS felfogja a
motorból a kipufogás során kiáramló
szén és egyéb gyúlékony részecskéket
(min. 0,6mm). A szikrafogó rács
használatát szabályozó helyi, megyei
és szövetségi törvények és/vagy
jogszabályi előírások betartása a
felhasználó felelőssége. További
információkat találhat a „Biztonsági
óvintézkedések” c. fejezetben.
4 otegge la mano sinistra
dell’operatore nel caso gli scivoli
dall’impugnatura durante l’uso.
4 A LÁNCFÉK egy olyan biztonsági
eszköz, amely a mozgó fűrészlánc
milliszekundumok alatti megállításával
megakadályozza a visszaütésből eredő
sérüléseket. A funkció a CHAIN
BRAKE (LÁNCFÉK) karral aktiválható.
7 A STOP KAPCSOLÓ azonnal leállítja a
motort kioldás esetén. A motor
indításához vagy újraindításához a stop
kapcsolót ON (BE) helyzetbe kell
állítani.
8 A BIZTONSÁGI RETESZELŐ
megakadályozza a motor véletlenszerű
(értsd: nem szándékos) beindulását. A
gázszabályozó kar (20) nem nyomható
be a biztonsági reteszelő megnyomása
nélkül.
22 A LÁNCFOGÓ csökkenti a sérülés- és
balesetveszélyt olyan esetben, amikor
a fűrészlánc üzemelés közben
elszakad vagy lefut a vezetősínről. A
láncfogó feladat az elszabaduló,
csapkodó lánc elfogása.

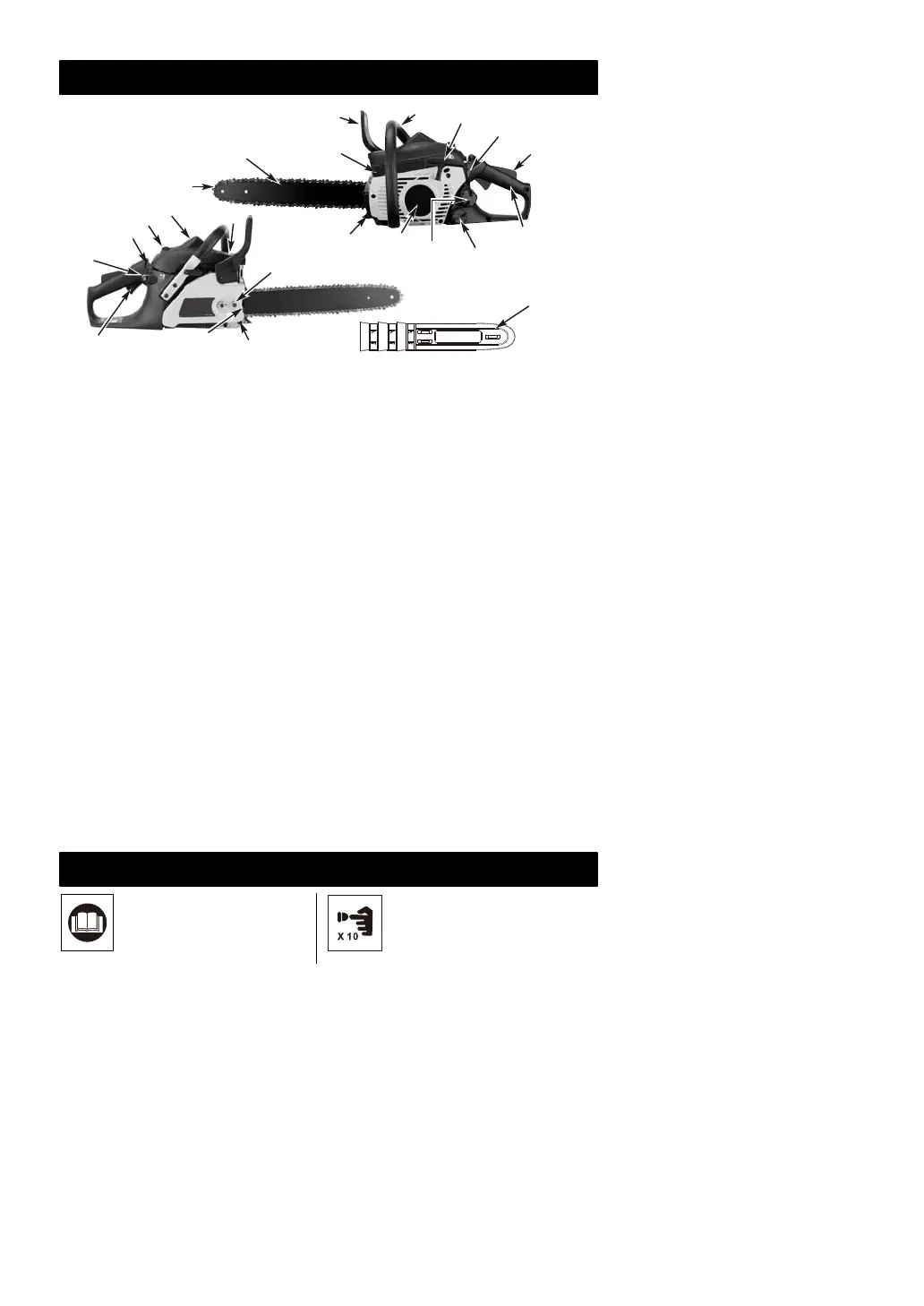

AZ ALKATRÉSZEK MEGNEVEZÉSE (MI MICSODA?)
20
19
18
17
16
15
21
22
14
13
1
7
5
6
11
2
23
3
4
10
12
8
9
