-- 254 --
A fűrészlánc megfelelő feszessége
kiemelten fontos a helyes működéshez,
ezért a szerszám indítása előtt és
üzemeltetése közben is ellenőrizni kell.
A fűrészlánc szükséges módosításainak
elvégzése bőségesen megtérül a jobb
vágási teljesítményben és a lánc hosszabb
élettartamában.
FIGYELEM: A fűrészlánc
kezelésekor vagy beállításakor mindig
viseljen ipari védőkesztyűt.
FŰRÉSZLÁNC FESZESSÉGÉNEK
BEÁLLÍTÁSA
A fűrészlánc kezelésekor vagy beállításakor
mindig viseljen ipari védőkesztyűt.
1. Feszítse ki a láncot hurok alakban úgy,
hogy a vágóéle (A) a hurok mentén az
óramutató járásával MEGEGYEZŐ
irányba mutasson (4A. ábra).
2. Csúsztassa a láncot a tengelykapcsoló
(B) mögötti lánckerékre (C). Ellenőrizze,
hogy a láncszemek megfelelően
illeszkednek-e a lánckerék fogaira (4B.
ábra).
3. Illessze a hajtólánc szemeit a fogárokba
(D), illetve a sín vége köré (4B. ábra).
MEGJEGYZÉS: Előfordulhat, hogy a
fűrészlánc enyhén megereszkedik a sín
alsó részén. Ez normális jelenség.
4. Húzza meg előre a vezetősínt a lánc
feszes felfekvéséig. Győződjön meg
róla, hogy a láncszemek a vezetősín
fogárkában vannak.

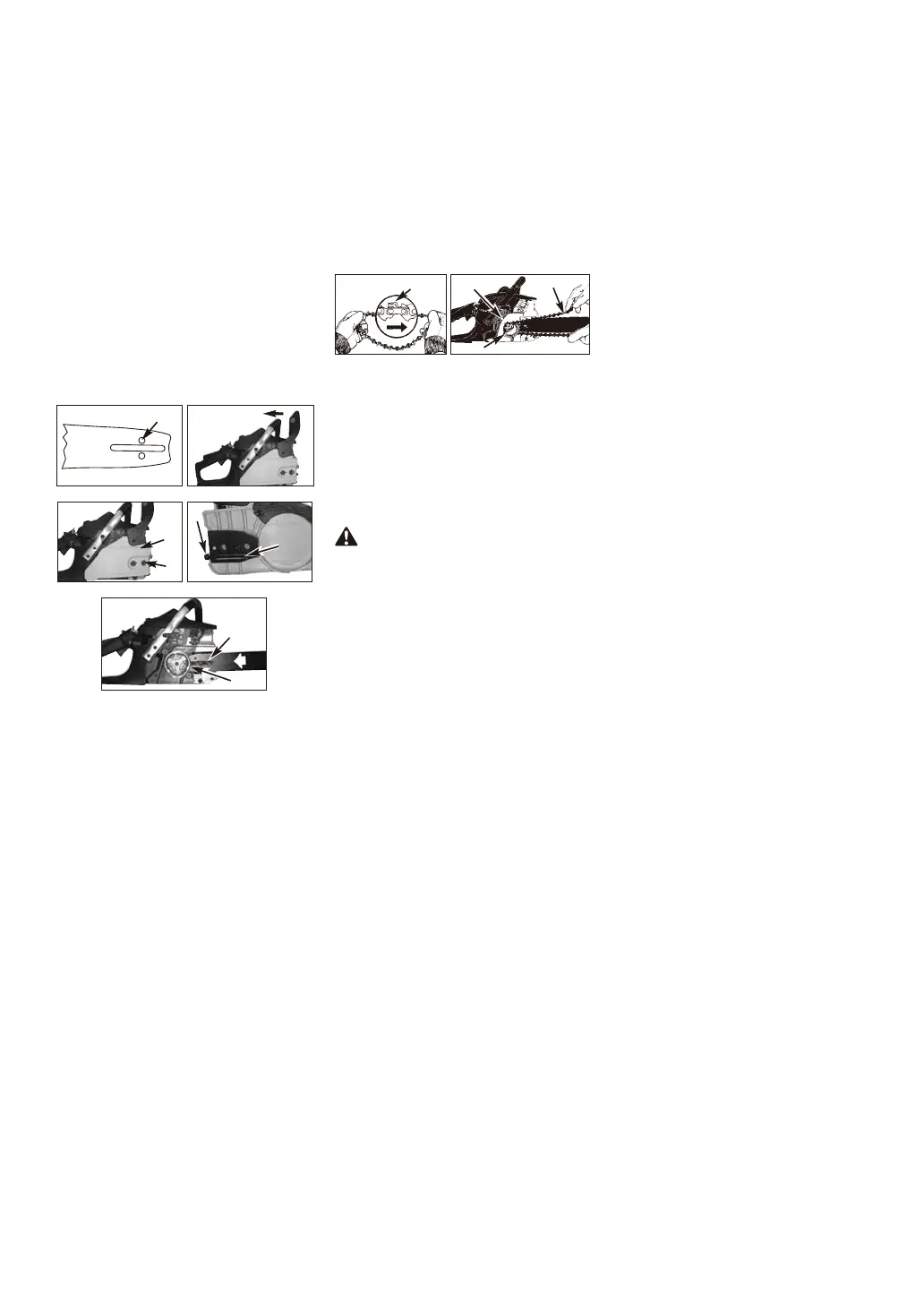

3A. ábra
A
3B. ábra
3C. ábra
B
3D. ábra
C
D
E
3E. ábra
F
G
A FŰRÉSZLÁNC FELSZERELÉSE:
4A. ábra
A
4B. ábra
D
B
C
A vezetősín és a lánc megfelelő kenésének
biztosítása érdekében kizárólag a fenti
képen látható olajadagoló nyílással
rendelkező EREDETI STYLE SÍNT
HASZNÁLJA. (3A. ábra)
1. Győződjön meg róla, hogy a CHAIN
BRAKE (láncfék) kar vissza van húzva
KIOLDOTT helyzetbe (3B. ábra).
2. Távolítsa el a sínrögzítő csavaranyát (B).
Húzza ki egyenesen és távolítsa el a
LÁNCFÉK fedelet (C) (ehhez némi
erőkifejtés szükséges). (3C. ábra)
Megjegyzés: A két műanyag alátétet nem
kell felhasználni. Azoknak kizárólag a
láncfűrész szállításakor van szerepük.
3. Egy csavarhúzó segítségével tekerje az
állítócsavart (D) az óramutató járásával
ELLENTÉTES irányba a MENESZTŐ
(E) (kiálló bütyök) ütközéséig (3D. ábra).
4. Helyezze a vezetősín hornyolt végét a
síncsavarra (F). Csúsztassa a vezetősínt
a tengelykapcsoló dobon (G) túl a
vezetősín ütközéséig (3E. ábra).
A VEZETŐSÍN FELSZERELÉSE:
5. Szerelje fel a tengelykapcsoló fedelet,
és közben ellenőrizze, hogy a menesztő
a vezetősín alsó furatában van-e.
Győződjön meg róla, hogy a lánc nem
csúszik le a vezetősínről. Szerelje fel a
sínrögzítő anyát kézi meghúzással, majd
kövesse a „FŰRÉSZLÁNC
FESZESSÉGÉNEK BEÁLLÍTÁSA” c.
fejezetben leírtakat.
MEGJEGYZÉS: A vezetősín biztosítóanyáit
ekkor még csak kézi erővel kell meghúzni,
mivel a fűrészláncot a későbbiek során
állítani kell. Kövesse a „FŰRÉSZLÁNC
FESZESSÉGÉNEK BEÁLLÍTÁSA” c.
fejezetben leírtakat.
1. A láncfeszesség növeléséhez tartsa
felfelé a vezetősín hegyét, majd tekerje
az állítócsavart (A) az óramutató
járásával MEGEGYEZŐ irányba. Az
állítócsavar óramutató járásával
ELLENTÉTES irányba tekerésével
csökkenthető a lánc feszessége.
Győződjön meg róla, hogy a lánc
mindenhol egyenletesen fekszik a
vezetősínen (5. ábra).
2. A beállítást követően tartsa a vezetősín
hegyét felső helyzetben, és húzza meg
erősen a sínrögzítő csavaranyákat. A
láncfeszesség akkor ideális, ha a lánc
mindenhol szorosan felfekszik a
vezetősínre, és (kesztyűs) kézzel
bármely ponton kihúzható.
MEGJEGYZÉS: A túlfeszített lánc ismérve,
hogy nehezen forog a vezetősínen, vagy
betapad. Ilyenkor az alábbi apró
módosításra van szükség:
A. Lazítsa meg a sínrögzítő csavaranyákat
annyira, hogy ujjal tekerhetők legyenek.
Csökkentse a láncfeszességet az
állítócsavar óramutató járásával
ELLENTÉTÉES irányba tekerésével.
Közben mozgassa előre-hátra a láncot a
vezetősínen. Addig tekerje az állítóc-
savart lassan, amíg a lánc szabadon
A FŰRÉSZLÁNC BEÁLLÍTÁSA:
