-- 260 --
A
B
C
B
B
D
1. Nyomja le a STOP kapcsolót.
2. Távolítsa el a légszűrő fedelét tartó tárcsát
(A), majd a fedélrögzítő csavarok
meglazításával távolítsa el a felső
burkolatot (B). A burkolat ekkor magától
lepattan. (18A. ábra)
3. Válassza le a kábelcsatlakozót (C) a
gyújtógyertyáról (D) úgy, hogy egyszerre
húzza és csavarja a csatlakozót (18B.
ábra)
4. Vegye ki a gyújtógyertyát egy arra alk-
almas gyertyakulccsal. NE HASZNÁLJON
MÁSFAJTA SZERSZÁMOT.
5. Ellenőrizze az elektródák közötti
szikraközt egy huzalos hézagmérővel, és
szükség esetén állítsa a szikraközt 0,635
mm-re.
6. Szerelje be az új gyújtógyertyát.
MEGJEGYZÉS: Az új gyertyának ellenálló
gyújtógyertyának kell lennie.
MEGJEGYZÉS: A fűrész motorjának
hatékony működése érdekében a
gyújtógyertyát mindig tisztán kell tartani,
valamint gondoskodni kell a megfelelő
szikraköz biztosításáról.
GYÚJTÓGYERTYA
17A. ábra 17B. ábra
1. Vegye le az üzemanyagtartály sapkát.
2. Vegyen és laza huzalt, és a végére
formáljon hurkot.
3. Nyúljon be vele az üzemanyagtartály
nyílásán, és akassza be a hurkot az
üzemanyag vezetékbe. Óvatosan húzza a
nyílás felé az üzemanyag vezetéket, amíg
az ujjaival el nem éri.
MEGJEGYZÉS: Soha ne húzza ki teljesen a
vezetéket a tartályból.
4. Emelje ki a szűrőt (A) a tartályból (16.
ábra).
FIGYELEM: Soha ne használja a
fűrészt üzemanyagszűrő nélkül. Az
üzemanyagszűrőt 20 üzemóránként cserélni
kell. A szűrő cseréje előtt ürítse le teljesen az
üzemanyagtartályt.
ÜZEMANYAGSZŰRŐ
A
1. Távolítsa el a 2 csavart (A), majd húzza ki
a hangtompítót. (17A. ábra)
2. Távolítsa el a két fedéltartó csavart (C).
(17B. ábra)
3. Dobja ki a használt szikrafogó rácsot (D),
és cserélje ki egy újra.
4. Szerelje vissza a hangtompító részeit,
majd rögzítse a hangtompítót a hengerre.
Húzza meg szorosan a csavarokat.
MEGJEGYZÉS: Az eltömődött szikrafogó
rács jelentősen csökkenti a motor
teljesítményét.
SZIKRAFOGÓ RÁCS
16. ábra
1. Távolítsa el a légszűrő fedelét tartó tárcsát
(A), majd a fedélrögzítő csavarok
meglazításával távolítsa el a felső
burkolatot (B). A burkolat ekkor magától
lepattan. (15A. ábra)
2. Emelje ki a légszűrőt (C) a szűrőházból (D)
(15B. ábra).
3. Tisztítsa meg a légszűrőt. Mossa át a
szűrőt kéz-meleg, szappanos vízzel.
Öblítse le a szűrőt tiszta hideg vízzel.
Hagyja teljesen megszáradni a szűrőt a
visszaszerelés előtt.
MEGJEGYZÉS: Javasoljuk tartalékszűrők
készleten tartását.
4. Szerelje be a légszűrőt. Helyezze vissza a
motor / légszűrő fedelét. Győződjön meg
róla, hogy az (E) és (F) reteszek, valamint
a fedél megfelelően illeszkedik. Szorítsa
meg erősen a fedélrögzítő tárcsát. (15C.
és 15D. ábra)
FIGYELEM: A karbantartási munkák
elvégzése előtt mindig várja meg, amíg a
motor kihűl, ezzel elkerülve az égési sérülés
veszélyét.

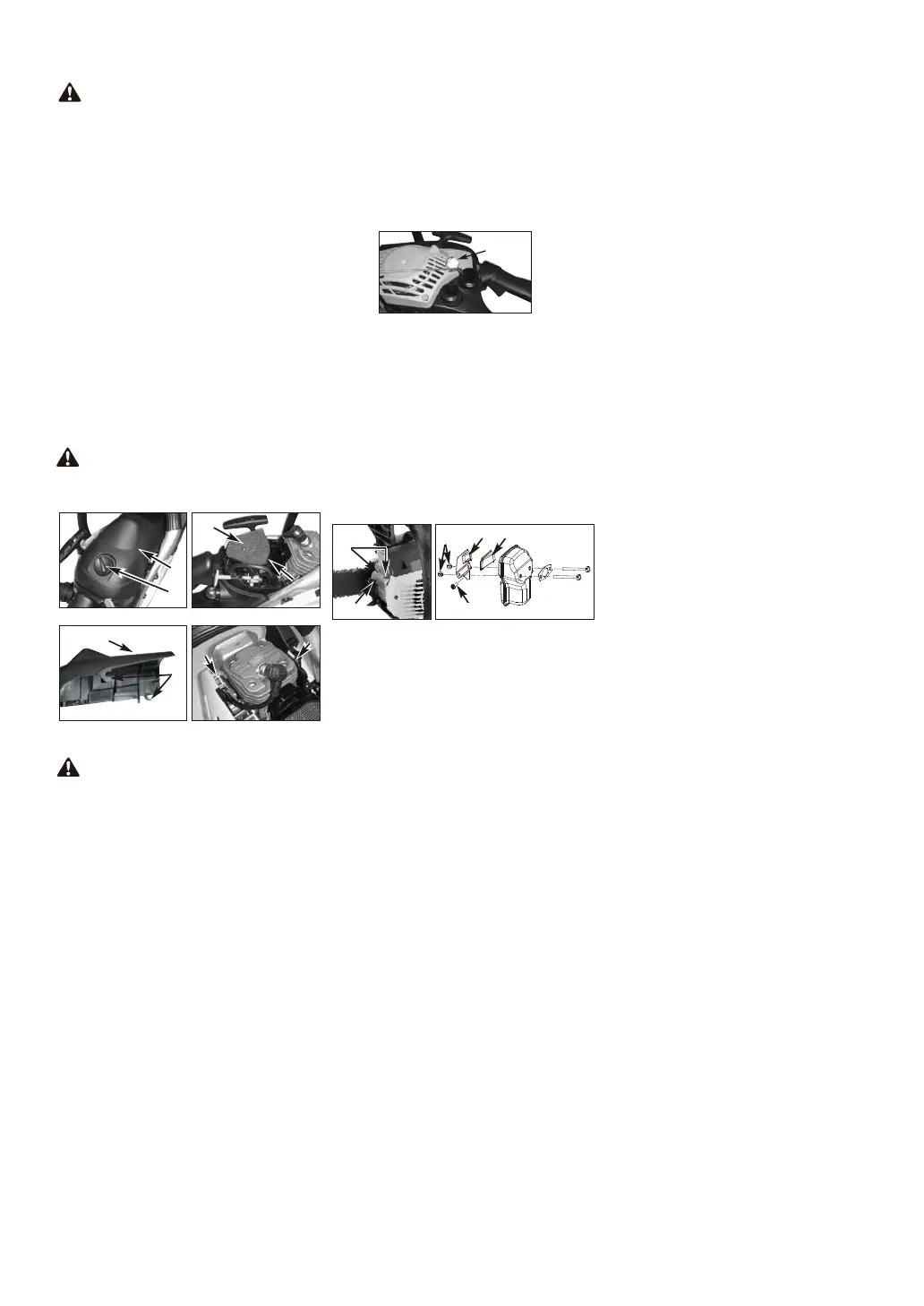

A LÉGSZŰRŐ TISZTÍTÁSA:
A
C
D
B
E
F
F
B
15A. ábra
15C. ábra 15D. ábra
15B. ábra
5. Húzza le a szűrőt egy csavaró
mozdulattal. Dobja ki a régi szűrőt.
6. Szerelje be az új szűrőt. Helyezze be a
szűrő végét a tartály nyílásába. Győződjön
meg róla, hogy a szűrő a tartály alsó
sarkában „ül”. Ha szükséges, akkor
használjon egy hosszúszárú csavarhúzót
a szűrő helyre igazításához.
7. Töltse fel a tartályt friss üzemanyag / olaj
keverékkel. Lásd az ÜZEMANYAG ÉS
KENÉS c. fejezetben. Szerelje vissza az
üzemanyag sapkát.
VIGYÁZAT: Soha ne működtesse a
fűrészt légszűrő nélkül. A motor által
beszívott por és kosz tönkreteszi a
berendezést. Tartsa tisztán a légszűrőt!
LÉGSZŰRŐ
