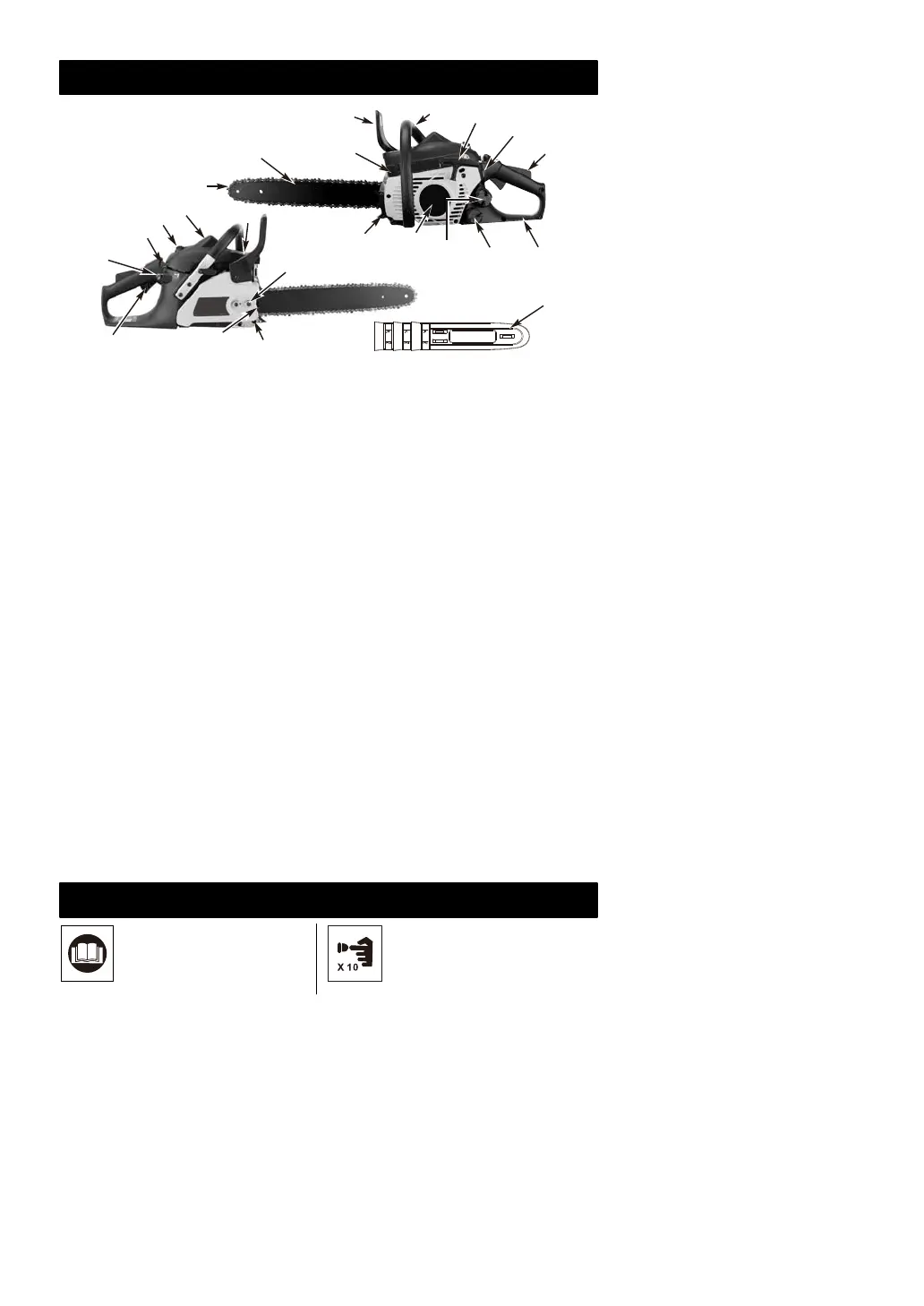

IDENTYFIKACJA (CO TO JEST?)
IDENTYFIKACJA SYMBOLI
-- 93 --
Przed użyciem tej maszyny
należy przeczytać i zrozumieć
podręcznik z instrukcjami i wszy-
stkie etykiety z ostrzeżeniami.
Pompka paliwa
20
19
18
17
16
15
21
22
14
13
1
7
5
6
11
2
23
3
4
10
12
9
8
1. Łańcuch piły
2. Listwa prowadnicy
3. Ekran łapacza iskier
4. Dźwignia hamulca łańcucha/
Osłona ręki
5. Uchwyt przedni
6. Uchwyt rozrusznika
7. Przełącznik Włączenie/
wyłączenie
8. Spust bezpieczeństwa
9. Uchwyt tylny/Otwór rozruchowy
10. Korek zbiornika oleju
11. Korek zbiornika paliwa
12. Pokrywa rozrusznika
13. Zębaty zderzak
14. Nakrętka mocowania prowadnicy
15. Osłona tłumika
16. Świeca
17. Pokrywa filtra powietrza
18. Dźwignia ssania do ssania
automatycznego
19. Pompka paliwa
20. Przepustnica/Spust
21. Śruba regulacji łańcucha
piły
22. Chwytak łańcucha
23. Osłona listwy prowadnicy
FUNKCJE ZABEZPIECZENIA
Numery poprzedzające opisy odpowiadają numerom powyżej, co pomaga w lokalizacji
funkcji zabezpieczenia.
1 ŁAŃCUCH PIŁY O NISKIM ODBICIU
pomaga w znacznym zmniejszeniu
odbicia lub intensywności odbicia,
dzięki specjalnie wykonanym głębokim
szczelinom i osłonom.
3 EKRAN ŁAPACZA ISKIER wyłapuje
cząstki węgla i inne łatwopalne cząstki
o wielkości ponad 0,023 cala (0,6mm) z
wydechu spalin silnika. Zgodność z lok-
alnym, stanowym i federalnym prawem
i/lub przepisami dotyczącymi używania
ekranu łapacza iskier, spoczywa na
użytkowniku. Dodatkowe informacje
znajdują się w części Środki
bezpieczeństwa.
4 DŹWIGNIA HAMULCA ŁAŃCUCHA/
OSŁONA RĘKI zabezpiecza lewą rękę
operatora na wypadek zsunięcia jej z
przedniego uchwytu przy uruchomionej
pile.
4 HAMULEC ŁAŃCUCHA to funkcja
zabezpieczenia, która zmniejsza
możliwość odniesienia obrażeń w
wyniku odbicia spowodowanego
zatrzymaniem przesuwania łańcucha
piły w czasie milisekund. Jest
uaktywniana poprzez dźwignię
HAMULCA ŁAŃCUCHA.
7 PRZEŁĄCZNIK STOP po wyzwoleniu
natychmiast zatrzymuje silnik.
Przełącznik stop należy przesunąć do
pozycji ON (Włączenie), aby uruchomić
lub ponownie uruchomić silnik.
8 SPUST BEZPIECZEŃSTWA
zapobiega przypadkowemu
przyspieszeniu silnika. Spustu
przepustnicy (20) nie można ścisnąć,
dopóki nie zostanie naciśnięty zaczep
bezpieczeństwa.
22 CHWYTAK ŁAŃCUCHA zmniejsza
niebezpieczeństwo obrażeń na
wypadek pęknięcia lub zerwania
łańcucha piły podczas działania.
Chwytak łańcucha ma przechwytywać
zwijający się łańcuch.
