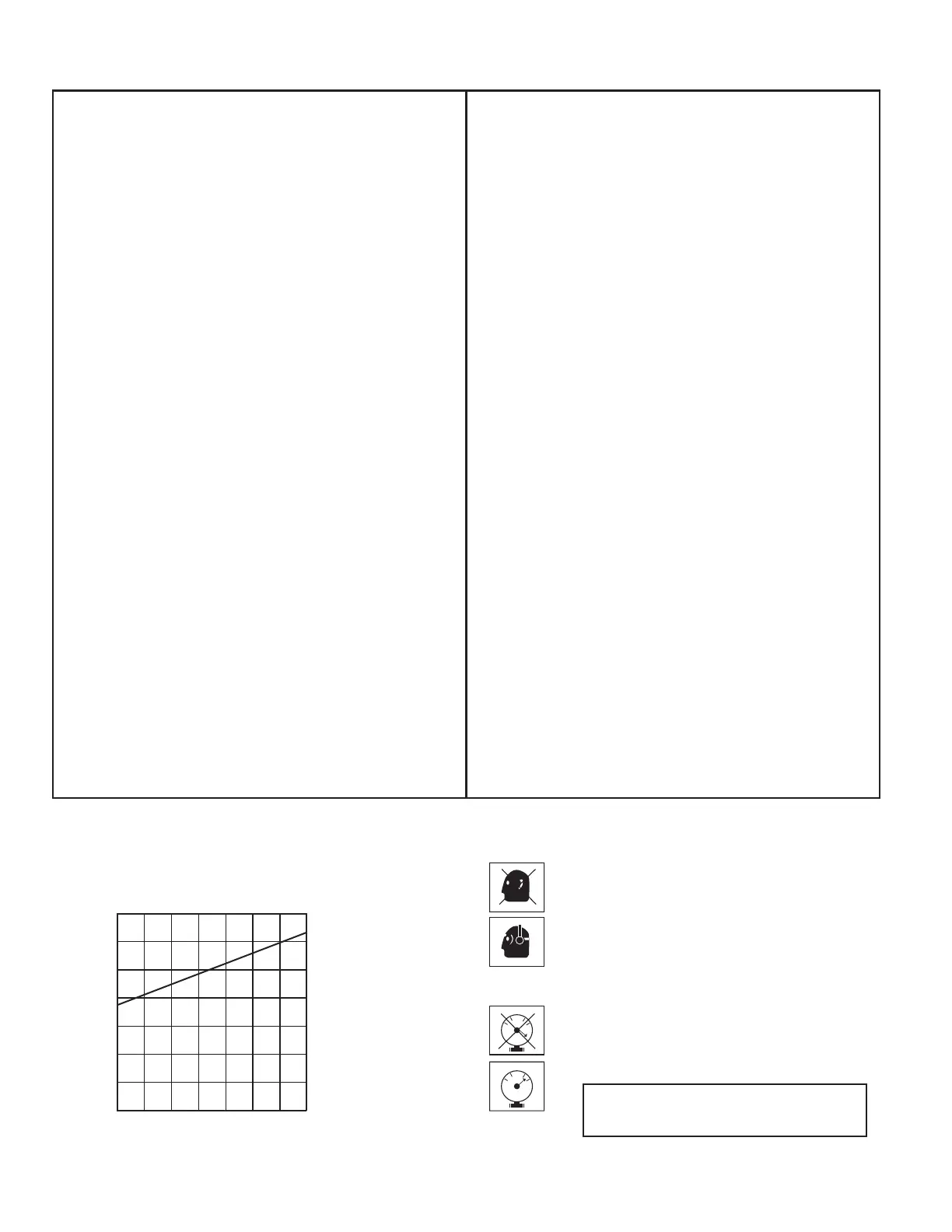

Paslode SCS200 - Vista Expandida con Listado de Piezas

10
.040
.035
.020
.025
.030
120
.010
.015
06 07 08 09 001 011
.034
.
TABLA DE CONSUMO DE AIRE
CONSUMO DE AIRE -SCFM SUJETADOR
PRESIÓN DE AIRE
* Indica piezas de desgaste normal.
Asegure que la Etiqueta de Advertencia (515553)
este bien pegada. Reemplaze si es necesario.
**
Siempre use protección para oídos y equipo de segu-
ridad para los ojos, incluyendo protectores laterales
cuando este manejando o trabajando en los alred-
edores de una herramienta.
Solo opere la herramienta usando la presión de aire
recomendada. No sobre pase la maxima presión de
aire marcada sobre la herramienta. Asegure que el
indicador de presi ón de aire este trabajando bien y
reviselo por lo menos dos veces al día.
Nunca use algún aire o gas embotellado tal como el
oxígeno para funcionar la herramienta ya que pueden
causar que la herramienta explote.
INSTRUCCIONES DE SEGURIDAD
USE PROTECCIÓN PARA OJOS Y OÍDOS
NO SOBRE PASE LA MAXIMA PRECIÓN DE
AIRE RECOMENDADA
Lista de piezas SCS200 Grapadora de Corona Estándar de 1/2" Part #515700
60
0
120
60
0
120
1 502996 1 UM Hd. Bolt
2 502997 1 Flat Washer
3 502969 1 Exhaust Cover
4 511065 2 Wave Washers
5 515741 4 Hex. Soc. Hd. Bolt
6 515701 1 Cap Assembly
7 502236 1 Spacer
8 502971 1 Piston Stopper
9 502972 1 Compression Spring
*10 503021 1 O-Ring
11 515402 1 Piston Head Valve
*12 503252 1 O-Ring
*13 503218 2 O-Ring
14 502974 1 Collar
15 502975 1 Cylinder Cap Seal
*16 503219 1 O-Ring
17 515742 1 Driver Assembly
18 515703 1 Cylinder Assembly
*19 503220 1 O-Ring
*20 503246 1 O-Ring
21 515715 1 Cylinder Ring
*22 515713 1 O-Ring
23 502980 2 Step Pin
24 515407 1 Housing/ w Thead Insert
*25 503222 2 O-Ring
26 503224 1 Rolled Pin
27 503223 1 Rolled Pin
28 515704 1 Paslode Logo Label
29 515705 1 Paslode Logo Label
30 502981 1 Gasket
31 515706 1 End Cap
32 515714 1 Hex Soc. HD Bolt
*33 502998 4 Hex Soc. HD Bolt
34 515716 2 Seal
35 515736 1 Belt Hook
36 515737 1 Belt Hook Bracket
37 511762 1 Air Plug
38 515707 1 Depth of Drive Assy.
39 515708 1 Safety Assembly
40 515709 1 Bump Fire Trigger Kit
41 515738 1 Spring
42 502986 1 Trigger Assembly
*43 515735 1 Bumper
44 515743 1 Washer
*45 503240 1 O-Ring
46 515710 1 Bottom Assembly
47 515717 1 Stopper
48 515718 1 Rolled Pin
49 515719 6 Hex. Soc. HD Bolt
50 515711 1 Spring Assembly
51 515720 1 Latch
52 511754 1 Rolled Pin
53 515745 1 Driver Guide Cover
54 515764 1 Rolled Pin
55 515723 1 Set Plate
56 515724 1 Rolled Pin
57 515747 1 Nose
58 515760 1 Hex. Soc. HD Bolt+SW
59 515748 1 Magazine Assembly
60 515726 1 Rolled Pin
61 515727 1 Rolled Pin
62 515728 1 Front Cover
63 515729 1 Back Cover Assembly
64 503238 1 Hex. Soc. HD Bolt
65 503205 1 Rolled Pin
66 515755 1 Position Bushing
67 515721 1 Pusher Assembly
68 515757 1 Stopper
69 515758 1 Spring
70 515732 1 Constant Force Spring
71 615759 1 Roller
72 515731 1 Rolled Pin
73 515756 1 Shaft
*74 515434 1 PU Ring
75 515761 1 Lock Nut
76 515734 1 UM HD Bolt
77 515763 1 Spring Washer
78 515733 1 Bracket
79 515740 2 Hex. Soc. HD Bolt
80 503235 1 Lock Nut
**81 515753 1 Warning Label
82 515749 1 Magazine Label
