SERIE 5000
6
CONNECTIONS
3CONNESSIONI
3.5 INGRESSO TELEFONICO
Lapparecchio è predisposto per il collegamento ad un sistema telefonico
tramite la morsettiera TEL [14]. Tale ingresso è bilanciato a
trasformatore, possiede un proprio controllo di livello - LEV. [15] - ed è
dotato di circuito VOX per la diffusione dei messaggi con priorità più
elevata rispetto a qualsiasi altro ingresso.
Lingresso telefonico consente inoltre il collegamento dellapparecchio alle
basi preamplificate PASO mod. B611. Per questo è necessario rimuovere
lo spinotto pentapolare DIN dal cavo della base e con i fili realizzare i
collegamenti illustrati in fig. 3.5.1.
IMPORTANTE: per questo tipo di collegamento è INDISPENSABILE
chiudere tramite un ponticello i contatti [G] e [COM] della morsettiera
TEL [14].
3.5 TELEPHONE INPUT
The equipment has provisions for connection of a telephone system by
means of the TEL terminal strip [14].
This input is balanced by a transformer, has its own level control - LEV.
[15] - and is equipped with a VOX circuit for broadcasting messages with
a higher priority level than any other input.
The telephone input also enables the equipment to be connected to the
PASO mod. B611 pre-amplified bases. To do this, it is necessary to
remove the five-pole DIN plug from the cable on the base and use the
wires to make the connections illustrated in Figure 3.5.1.
IMPORTANT: For this type of connection it is ESSENTIAL to close the
contacts [G] and [COM] of the TEL terminal strip [14] with a jumper.

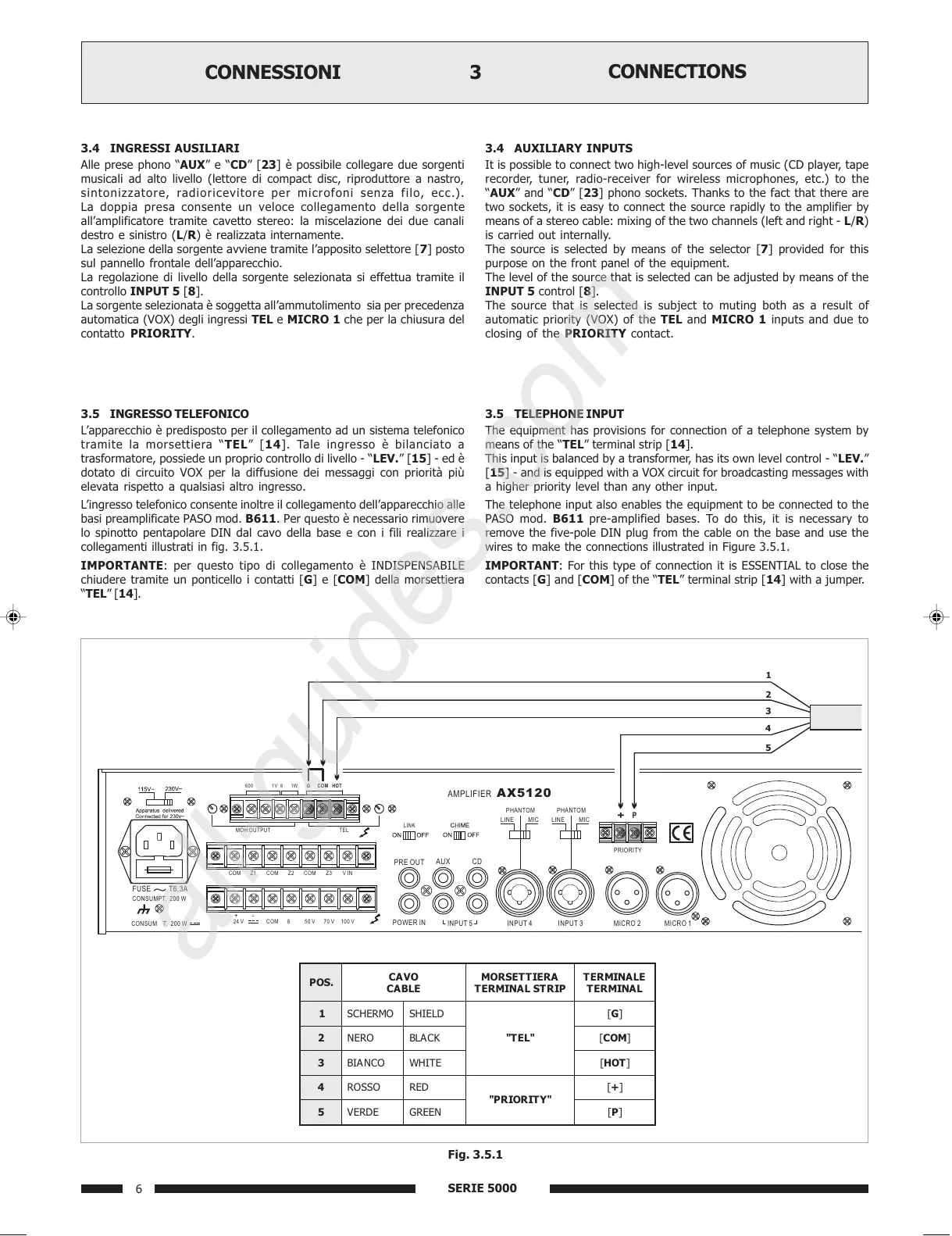

Fig. 3.5.1
3.4 INGRESSI AUSILIARI
Alle prese phono AUX e CD [23] è possibile collegare due sorgenti
musicali ad alto livello (lettore di compact disc, riproduttore a nastro,
sintonizzatore, radioricevitore per microfoni senza filo, ecc.).
La doppia presa consente un veloce collegamento della sorgente
allamplificatore tramite cavetto stereo: la miscelazione dei due canali
destro e sinistro (L/R) è realizzata internamente.
La selezione della sorgente avviene tramite lapposito selettore [7] posto
sul pannello frontale dellapparecchio.
La regolazione di livello della sorgente selezionata si effettua tramite il
controllo INPUT 5 [8].
La sorgente selezionata è soggetta allammutolimento sia per precedenza
automatica (VOX) degli ingressi TEL e MICRO 1 che per la chiusura del
contatto PRIORITY.
3.4 AUXILIARY INPUTS
It is possible to connect two high-level sources of music (CD player, tape
recorder, tuner, radio-receiver for wireless microphones, etc.) to the
AUX and CD [23] phono sockets. Thanks to the fact that there are
two sockets, it is easy to connect the source rapidly to the amplifier by
means of a stereo cable: mixing of the two channels (left and right - L/R)
is carried out internally.
The source is selected by means of the selector [7] provided for this
purpose on the front panel of the equipment.
The level of the source that is selected can be adjusted by means of the
INPUT 5 control [8].
The source that is selected is subject to muting both as a result of
automatic priority (VOX) of the TEL and MICRO 1 inputs and due to
closing of the PRIORITY contact.
.SOP
OVAC
ELBAC
AREITTESROM
PIRTSLANIMRET
ELANIMRET
LANIMRET
1 OMREHCS DLEIHS
"LET"
[G]
2 OREN KCALB [ MOC ]
3 OCNAIB ETIHW [ TOH ]
4 OSSOR DER
"YTIROIRP"
[+]
5 EDREV NEERG [P]
INPUT 5 INPUT 4 INPUT 3 MICRO 2 MICRO 1
POWER IN
24 V COM 50 V 70 V 100 V
AMPLIFIER AX5120
LINK
PRIORITY
S.p.A. - ITALY
COM COMCOM V INZ2 Z3Z1
MOH OUTPUT TEL
1V 1W
GCOMHOT
8
W
8
W
600
W
FUSE T6,3A
CONSUMPT. 200 W
CONSUM T. 200 W
AUX CD
PRE OUT
PHANTOM
LINE
MIC
PHANTOM
LINE
MIC
+
P
1
2
3
4
5
