SERIE 5000
7
CONNECTIONS
3CONNESSIONI

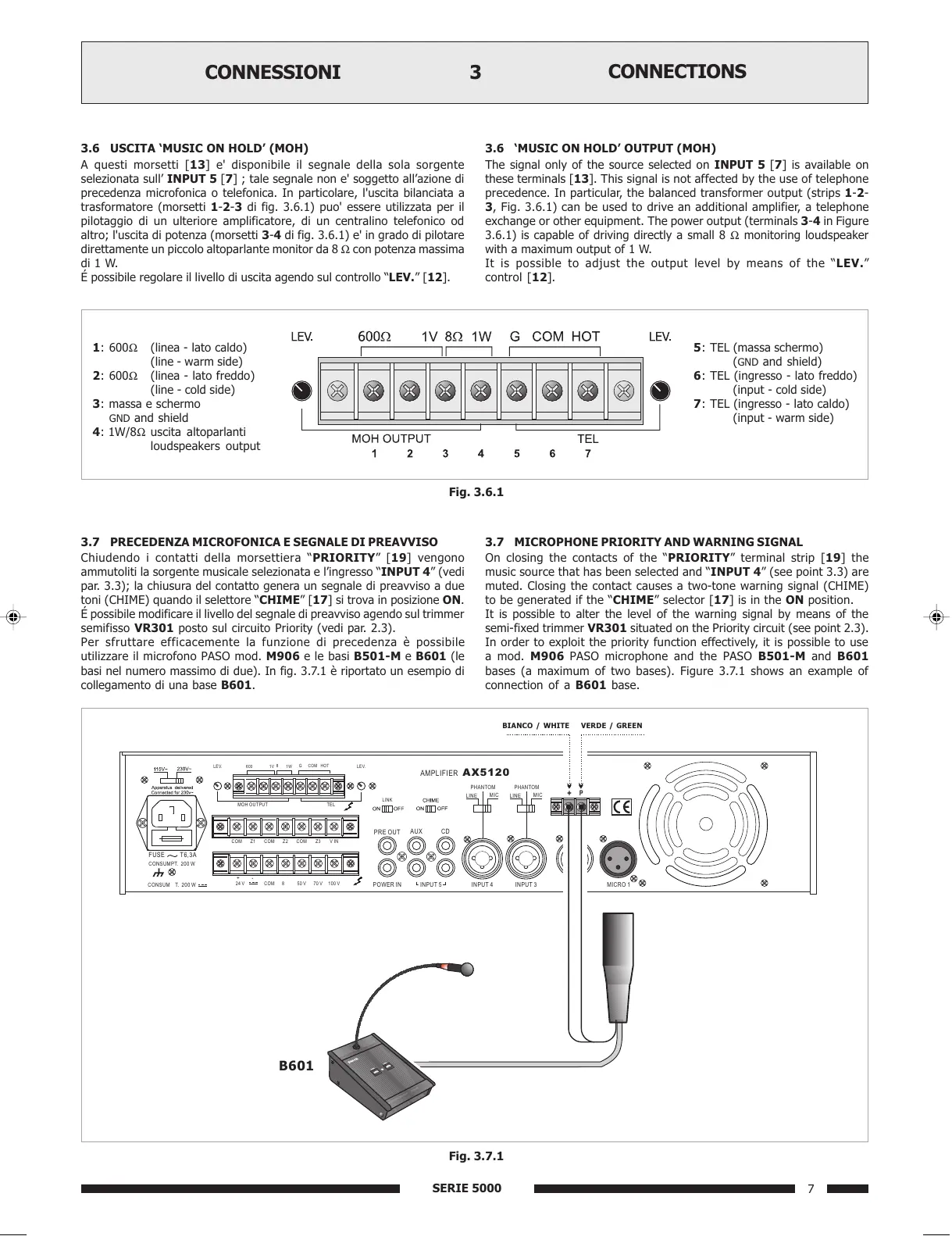

3.6 USCITA MUSIC ON HOLD (MOH)
A questi morsetti [13] e' disponibile il segnale della sola sorgente
selezionata sull INPUT 5 [7] ; tale segnale non e' soggetto allazione di
precedenza microfonica o telefonica. In particolare, l'uscita bilanciata a
trasformatore (morsetti 1-2-3 di fig. 3.6.1) puo' essere utilizzata per il
pilotaggio di un ulteriore amplificatore, di un centralino telefonico od
altro; l'uscita di potenza (morsetti 3-4 di fig. 3.6.1) e' in grado di pilotare
direttamente un piccolo altoparlante monitor da 8 Ω con potenza massima
di 1 W.
É possibile regolare il livello di uscita agendo sul controllo LEV. [12].
Fig. 3.6.1
3.6 MUSIC ON HOLD OUTPUT (MOH)
The signal only of the source selected on INPUT 5 [7] is available on
these terminals [13]. This signal is not affected by the use of telephone
precedence. In particular, the balanced transformer output (strips 1-2-
3, Fig. 3.6.1) can be used to drive an additional amplifier, a telephone
exchange or other equipment. The power output (terminals 3-4 in Figure
3.6.1) is capable of driving directly a small 8 Ω monitoring loudspeaker
with a maximum output of 1 W.
It is possible to adjust the output level by means of the LEV.
control [12].
3.7 PRECEDENZA MICROFONICA E SEGNALE DI PREAVVISO
Chiudendo i contatti della morsettiera PRIORITY [19] vengono
ammutoliti la sorgente musicale selezionata e lingresso INPUT 4 (vedi
par. 3.3); la chiusura del contatto genera un segnale di preavviso a due
toni (CHIME) quando il selettore CHIME [17] si trova in posizione ON.
É possibile modificare il livello del segnale di preavviso agendo sul trimmer
semifisso VR301 posto sul circuito Priority (vedi par. 2.3).
Per sfruttare efficacemente la funzione di precedenza è possibile
utilizzare il microfono PASO mod. M906 e le basi B501-M e B601 (le
basi nel numero massimo di due). In fig. 3.7.1 è riportato un esempio di
collegamento di una base B601.
3.7 MICROPHONE PRIORITY AND WARNING SIGNAL
On closing the contacts of the PRIORITY terminal strip [19] the
music source that has been selected and INPUT 4 (see point 3.3) are
muted. Closing the contact causes a two-tone warning signal (CHIME)
to be generated if the CHIME selector [17] is in the ON position.
It is possible to alter the level of the warning signal by means of the
semi-fixed trimmer VR301 situated on the Priority circuit (see point 2.3).
In order to exploit the priority function effectively, it is possible to use
a mod. M906 PASO microphone and the PASO B501-M and B601
bases (a maximum of two bases). Figure 3.7.1 shows an example of
connection of a B601 base.
Fig. 3.7.1
INPUT 5 INPUT 4 INPUT 3 MICRO 2 MICRO 1
POWER IN
24 V COM 50 V 70 V 100 V
AMPLIFIER AX5120
LINK
PRIORITY
+
P
S.p.A. - ITALY
COM COMCOM V INZ2 Z3Z1
MOH OUTPUT TEL
1V 1W
GCOMHOT
8
W
8
W
600
W
FUSE T6,3A
CONSUMPT. 200 W
CONSUM T. 200 W
AUX CD
PRE OUT
PHANTOM
LINE
MIC
PHANTOM
LINE
MIC
LEV.LEV.
B601
5: TEL (massa schermo)
(
GND and shield)
6: TEL (ingresso - lato freddo)
(input - cold side)
7: TEL (ingresso - lato caldo)
(input - warm side)
1: 600Ω (linea - lato caldo)
(line - warm side)
2: 600Ω (linea - lato freddo)
(line - cold side)
3: massa e schermo
GND and shield
4: 1W/8Ω uscita altoparlanti
loudspeakers output
BIANCO / WHITE VERDE / GREEN
