Paso AW5512Z - Front Panel; Pannello Posteriore; Rear Panel; Avvertenze

DATASHEET
AW5500 SERIES
3
ON
PROGRAM INSERTION
POWER AMPLIFIER
4
5
12
3
6 8 9 10 11 1312 14 157
V 50/60Hz
EQUIPMENT DELIVERED
CONNECTED FOR 230V~.
MAINS VOLTAGE SELECTOR
ON THE BOTTOM
24V
C3C2C1VINZ3Z2Z1
100V70V50V8W0V0V0V OVR+24VGND+12VPR GNDCOMHOTGNDMONHOTCOM
1V 600W 1W 8W
MOH TELEPHONE
LEV. LEV.LEV.
CHIME
ON OFF
S.p.A. - ITALY
POWER AMPLIFIER AW5524
CAUTION: DO NOT OBSTRUCT
THE OPENING. REPLACE FUSE
WITH SAME TYPE AND VALUE
POWER RATING 240 W
600 W 320 W
CONSUMPT.
SUPPLY
V
24V
20
CONTACT IN AUDIO IN
BASE
FUSE T6.3A
L
21
INPUTOUTPUT
19 17 1618

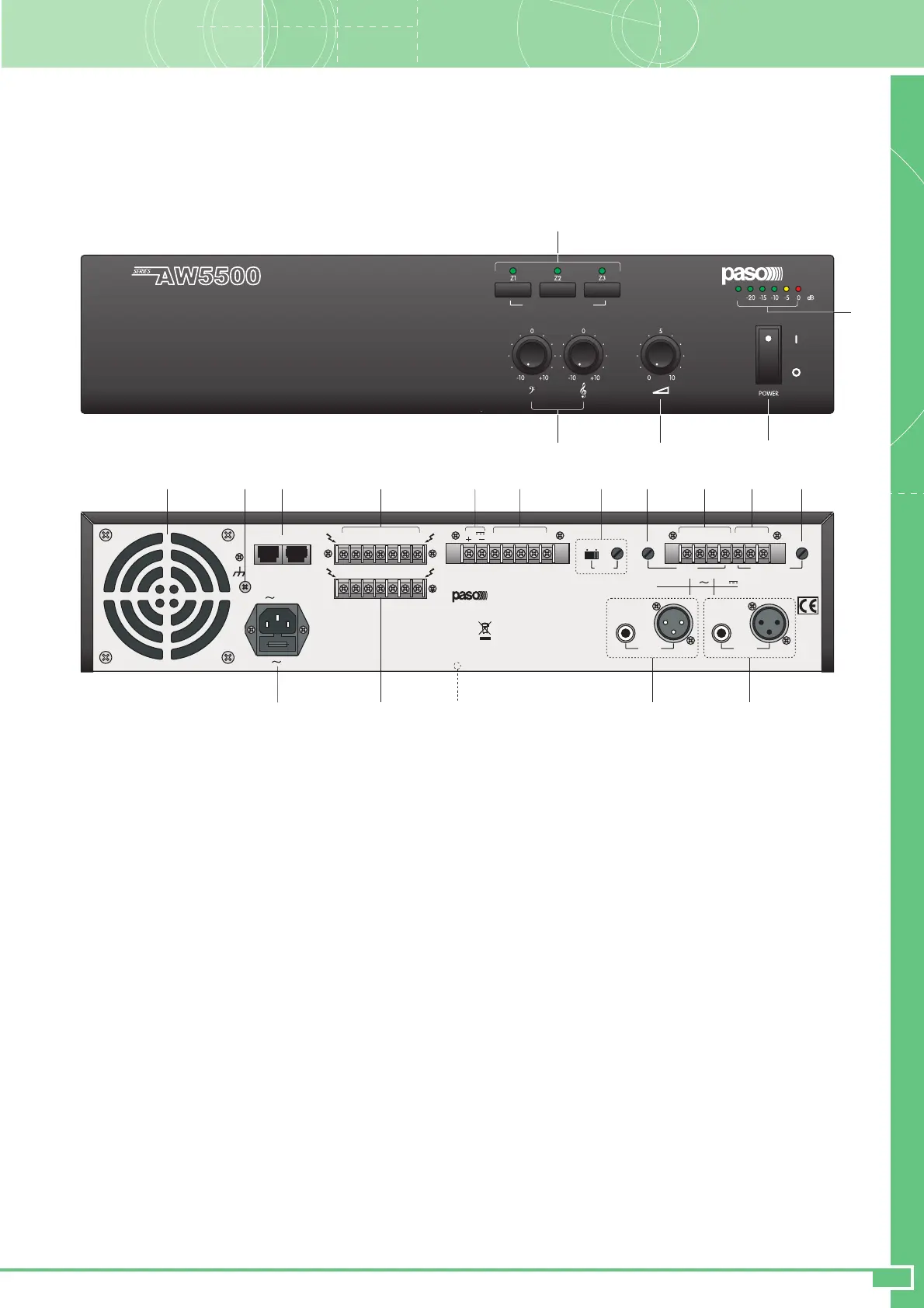

1. DESCRIZIONE GENERALE
1.1 Pannello frontale
1. Controlli di tono.
2. Controllo di volume generale.
3. Interruttore di rete.
4. Visualizzatore del livello d'uscita.
5. Tasti inserzione musica.
1. GENERAL DESCRIPTION
1.1 Front panel
1. Tone controls.
2. General volume control.
3. Mains switch.
4. Output level indicator.
5. Music activation keys.
1.2 Pannello posteriore
6. Presa di aerazione ventola di raffreddamento.
7. Connessione telaio.
8. Morsettiera uscita altoparlanti.
9. Morsettiera per alimentazione esterna in corrente continua.
10. Connessioni precedenza e override.
11. Attivazione e regolazione di livello segnale di preavviso.
12. Regolazione di livello uscita MUSIC ON HOLD.
13. Uscite di linea e di potenza MUSIC ON HOLD.
14. Ingresso emergenza da centralino telefonico.
15. Regolazione di livello ingresso telefonico.
16. Ingresso di linea.
17. Uscita di linea.
18. Selettore della tensione di rete (pannello inferiore).
19. Morsettiera selezione zone.
20. Spina di rete con fusibile incorporato.
21. Prese per connessione postazioni microfoniche.
1.2 Rear panel
6. Cooling fan air intake.
7. Frame connection.
8. Loudspeaker output terminal strip.
9. Terminal strip for external DC power supply.
10. Precedence and override connections.
11. Activation and level control of the warning signal.
12. MUSIC ON HOLD output level adjustment.
13. MUSIC ON HOLD line and power outputs.
14. Emergency input from PABX.
15. Telephone input level adjustment.
16. Line input.
17. Line output.
18. Mains voltage selector switch (bottom panel).
19. Zone selection terminal strip.
20. Mains plug with built-in fuse.
21. Sockets for connecting microphone stations.
2. AVVERTENZE
2.1 Note di sicurezza
Durante il funzionamento dell’apparecchio è necessario assicurare
un’adeguata ventilazione. Evitare di racchiudere l’apparecchio in un
mobile privo di aerazione o di ostruire le fessure di ventilazione ed in
particolare la presa d’aria posteriore della ventola di raffreddamento.
Evitare inoltre di tenere l’apparecchio in prossimità di sorgenti di calore.
Questo apparecchio è predisposto per il montaggio in mobile rack
standard 19” tramite l’uso degli accessori opzionali AC5500 e AC50.
Si consiglia di interporre un pannello di aerazione tra un apparecchio e
l’altro. Ogni intervento all’interno dell’apparecchio, quale la selezione di
alcuni modi d’uso o la sostituzione di fusibili, deve essere effettuato solo
da personale specializzato: la rimozione del coperchio rende accessibili
parti con rischio di scosse elettriche.
2. WARNINGS
2.1 Safety notes
While the equipment is working, it is necessary to provide adequate
ventilation. Do not close this equipment inside an unventilated cabinet
and do not obstruct the air vents, in particular not the air intake on the
rear for the cooling fan. Do not keep the equipment in the vicinity of
sources of heat. This equipment has provisions for mounting in a
standard 19” rack cabinet using the optional accessories AC5500 and
AC50. It is recommended that you place a ventilation panel between
one piece of equipment and the next. Any activities inside the
apparatus, such as selecting some of the operating modes, the
installation of accessories or the replacement of fuses, must be carried
out by specialized personnel only: when the cover is removed, parts
liable to cause electric shocks are exposed.
