4. INSTALLAZIONE E MODO D’USO
• Inserire la spina di alimentazione nell’apposita presa sul posteriore [7],
inserire l’alimentatore in una presa di corrente.
• Collegare l’apparecchio al sistema d’amplifi cazione secondo le proprie
necessità (vedi Fig. 3.1.1 e Fig. 3.1.3).
• Montare le due antenne fornite in dotazione nelle apposite prese presenti
sul pannello frontale [2], (vedi Fig. 4.1).
4. INSTALLATION AND USE
• Plug the power cable into the socket on the rear panel [7], plug the
power-supply unit into a power outlet.
• Connect the equipment to the amplifi cation system as required (see Fig.
3.1.1 and Fig. 3.1.3).
• Mount the two aerials supplied with the equipment, fi tting them into the
sockets provided for them on the rear panel [2], (see Fig. 4.1).
• Accendere il ricevitore tramite l’interruttore [1].
• Inserire le batterie nel radiomicrofono rispettandone le polarità.
• Accendere il radiomicrofono, verifi cando la momentanea accensione del
led [11].
• Regolare i livelli dell’amplifi catore/mixer e del regolatore Level [6] in
modo da evitare retroazioni acustiche (Effetto Larsen).
Nel caso di mancato utilizzo per un lungo periodo di tempo si consiglia
di estrarre l’alimentatore dalla presa di rete e di togliere le batterie dal
radiomicrofono.

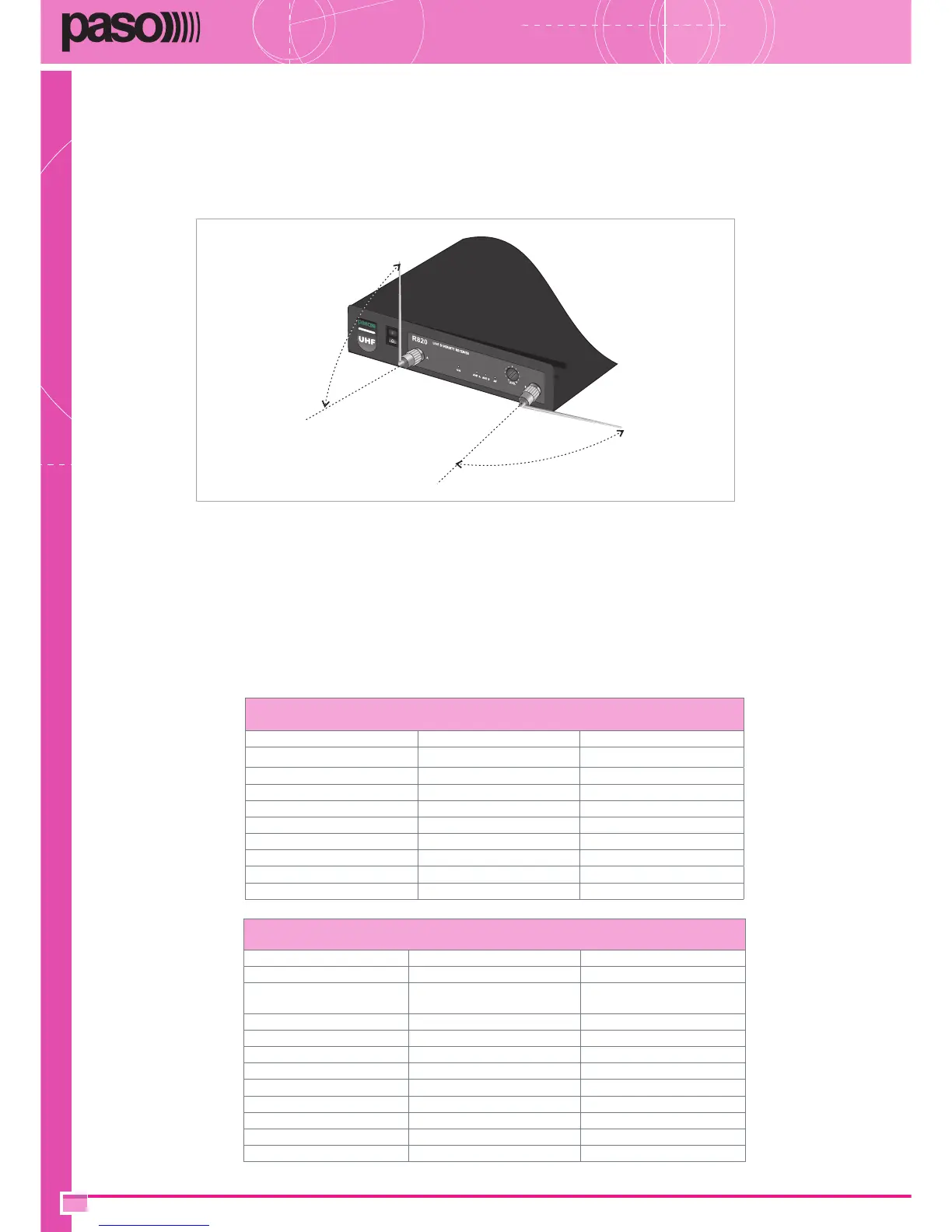

Fig. 4.1
• Switch the receiver on using the ON/OFF switch [1].
• Insert the batteries into the wireless microphones, paying attention to
the correct polarity.
• Switch the wireless microphones on, checking that the LEDs light up
momentarily [11].
• Adjust the levels of the amplifi er/mixer and of level control [6] so as to
avoid any acoustic feedback (Larsen effect).
If the equipment is not going to be used for a long period, it is advisable
to disconnect the power-supply unit from the mains outlet and to take the
battery out of the wireless microphone.
DATI TECNICI RICEVITORE / RECEIVER TECHNICAL DATA
Gamma di ricezione UHF Receiving range
Frequenza portante 741.55 ÷ 812.70 MHz Carrier frequency
Sensibilità RF
4 µV
(sinad=12 dB)
RF sensitivity
Reiezione alle spurie ≥85 dB Spurius Rejection
Reiezione frequenza immagine ≥75dB Image frequency Rejection
Rapporto S/N ≥90 dB S/N ratio
Livello di uscita 0-300 mV Output level
Alimentazione esterna in CC 12÷18 V External DC power supply
Consumo 5W Power consumption
Dimensioni 210 x 160 x 40 mm Dimensions
Peso 564 g Weight
Sicurezza CEI EN 60065 Safety
DATI TECNICI RADIOMICROFONO / WIRELESS MICROPHONE TECHNICAL DATA
Tipo di microfono Dinamico/Dynamic Microphone Type
Gamma di frequenza 741.55 ÷ 812.70 MHz Frequency range
Stabilità in Frequenza ≤ 20 PPM Frequency stability
Potenza di uscita RF 30 mW RF Output Power
Corrente assorbita ≤ 60 mA Absorbed power
Portata in campo libero 50 m Free-fi eld range
Batterie 1,5V x2 Batteries
Durata delle batterie (ore) 6-8 Battery life (hours)
Dimensioni 50 x 260 mm Dimensions
Peso con batterie 242 g Weight (incl. batteries)
