• Potentiomètre à distance
Le potentiomètre pour le contrôle à distance du
volume doit être relié aux bornes 6, 7 et 8 du

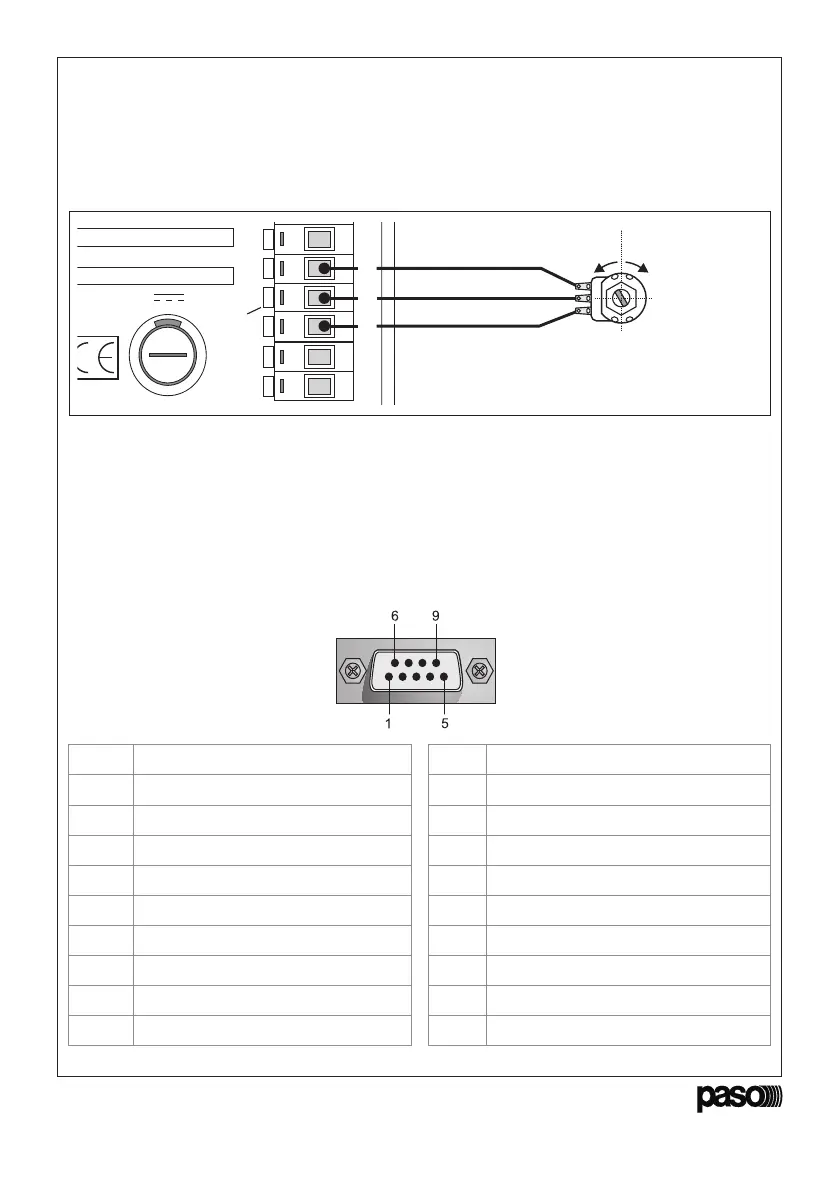

bornier ‘CONTROL I/O’. Faire référence à la fig. 3.6
pour augmenter ou abaisser le volume.
• Fern-Potentiometer
Das Potentiometer für die Fernsteuerung der
Lautstärke muss an die Endstücke 6, 7 und 8 des
Klemmenbretts ‘CONTROL I/O’ angeschlossen werden.
Folgen Sie den Anweisungen in Abb. 3.6, wenn Sie die
Lautstärke erhöhen oder vermindern wollen.
• Connecteur ‘REMOTE CONTROL’
Ce connecteur doit être utilisé pour le raccordement
de l’amplificateur à un ordinateur ou à un système
PMS2000/PMS2006-VES.
Une fois cette connexion effectuée, il est
possible de contrôler la carte PM2092/2-V par
l’intermédiaire d’un logiciel dédié. Le tableau ci-
dessous indique les bornes du connecteur.
• Anschlussstück ‘REMOTE CONTROL’
Dieses Anschlussstück muss für die Verbindung
des Verstärkers an einen PC oder an ein System
PMS2000/PMS2006-VES verwendet werden.
Nach Herstellung der Verbindung kann die Einheit
PM2092/2-V mit Hilfe einer dedizierten Software
gesteuert werden. In der nachstehenden Tabelle sind
die Pinstellungen des Anschlussstücks angegeben.
* option .
Borne Description
1 alimentation externe 24V*
2 alimentation externe 24V*
3 masse
4 sélection entrées
5 RS485 +
6 alimentation externe 24V*
7 masse
8 masse
9 RS485 –
Klem Beschreibung
1 Externe Speisung 24V*
2 Externe Speisung 24V*
3 Erdung
4 Wahl Eingänge
5 RS485 +
6 Externe Speisung 24V*
7 Erdung
8 Erdung
9 RS485 –
* optional .
9
FUSE T10A
T
R
O
L
I
O
5
6
7
8
10
VOL – VOL +
Fig./Abb. 3.6
Fig./Abb. 3.7
10 kΩ
Potentiomètre
Potentiometer
