Paso PMS2000 - Technische Kenmerken; Características Técnicas

Ref. 11/676 PM2092/2-V
PMS2000 System 43
6. Breng alle andere hefbomen op de OFF stand. 6. Poner de nuevo en la posición OFF todas las
otras palancas.
Afstellen • Calibrado
ABC
ON
12345678
ON
12345678
ON
12345678
D
ON
12345678
5. AFSTELLEN
Daar de combinatie kaart-versterker variaties kan
veroorzaken in de orde van 5%, kunnen die variaties
(maar dit is niet noodzakelijk) gecorrigeerd worden
door het apparaat als volgt af te stellen:
1. Sluit op één van de twee uitgangslijnen een
weerstand van 100 ohm aan, met de juiste
precisie.
2. Zet hefboompjes 2 t/m 8 op de dip-switch op
ON, zoals aangegeven op afbeelding 5.1.1.
3. Breng hefboompje 1 op de ON stand om uw
keuze te bevestigen en wacht tot de led ‘OK’
gaat branden.
4. Breng hefboom 1 weer op OFF.
5. Breng alle andere hefboompjes weer op de OFF
stand. Met deze handeling brengt et impedantie
meetapparaat absolute meetwaarden tot
stand.
5. CALIBRADO
Dado que la conexión tarjeta-amplificador puede
conllevar unas variaciones de ganancia del orden del
5%, es posible (pero no indispensable) corregir dichas
variaciones efectuando el calibrado como sigue:
1. Conectar en una de las dos líneas de salida una
resistencia de 100 ohm de precisión adecuada.
2. Maniobrando el dip-switch, llevar en la posición
ON las palancas desde la 2 hasta la 8 como
mostrado en la figura 5.1.1.
3. Llevar en la posición ON la palanca 1 para
confirmar la selección y esperar que el LED ‘OK’
se encienda.
4. Poner de nuevo la palanca 1 en OFF.
5. Poner de nuevo en la posición OFF todas las
otras palancas. Con esta acción el medidor de
impedancia efectúa medidas absolutas.
TECHNISCHE KENMERKEN
Interne voeding Alimentación interna 19 V
Maximum absorptie Consumo máximo 150 mA
Ingangsgevoeligheid klemmenstrook Sensibilidad entrada terminal 720 mV ± 10%
Frequentieresponsie Respuesta en frecuencia 50 ÷ 18.000 Hz
Vervorming Distorsión < 0,5%
Frequentie filteronderbreking Frecuencia de corte del filtro 320 Hz ± 20 Hz
Vmax relais Vmax relè 30 V
Imax relais Imax relè 0,5 A
Activeringsdrempel (mod. Low Power) Umbral de activación (mod. Low Power) ~ 40 mV
Afleesdrempel 20 kHz (ingang) Umbral de lectura 20 kHz (entrada) ~ 10 mV
Seriële communicatie Comunicación serie RS485
Snelheid Velocidad 19200 bit/s
Verzendwijze Modalidad de transmisión 8 bit
Pariteitsbit Bit de paridad nee/no
Stop bit Stopbit 1
CARACTERÍSTICAS TÉCNICAS

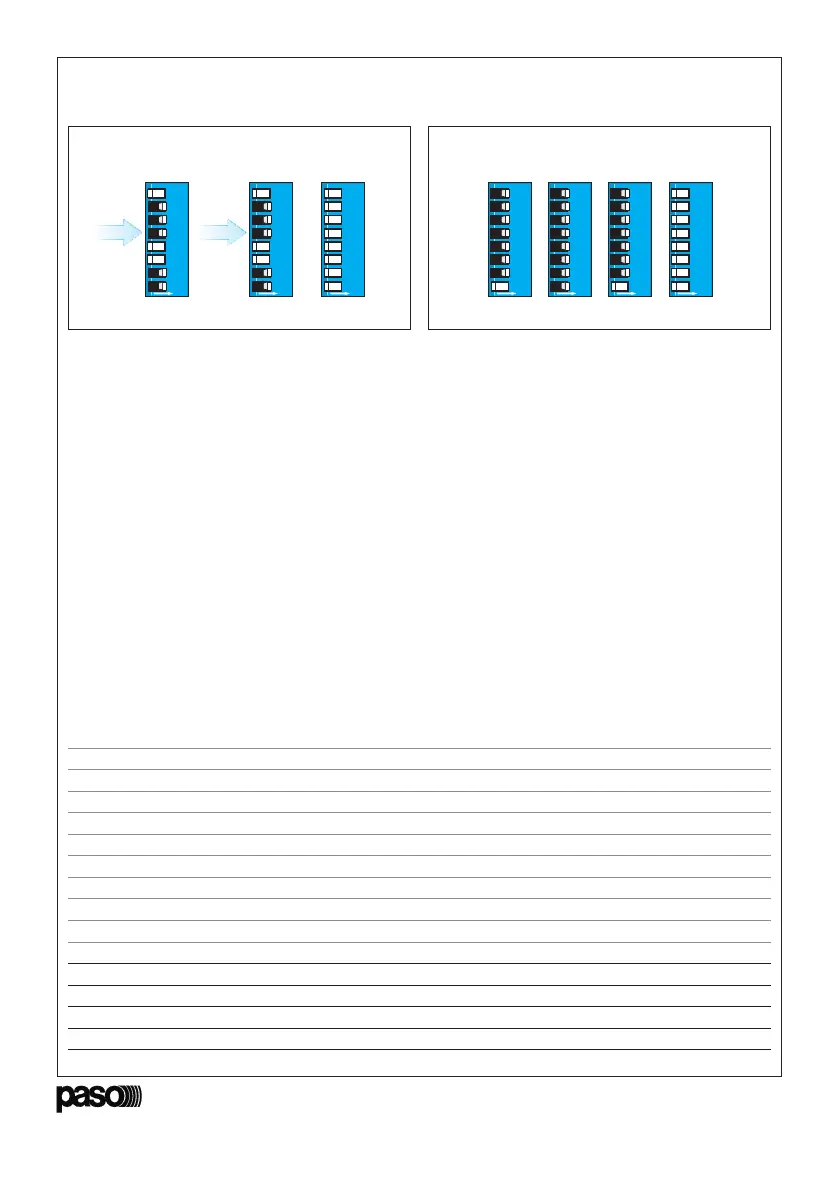

Afb./Fig. 4.3.1 Afb./Fig. 5.1.1
Instelvoorbeeld adres 14
Ejemplo de configuración de la dirección 14
C
ON
12345678
BA
ON
12345678
PMW
ON
...
2"
ON
12345678
PMW
OFF
