Paso PMS2000 - Calibration

Ref. 11/676 PM2092/2-V
PMS2000 System 15
Fig. 4.3.1
Esempio: impostazione dell’indirizzo 14
Example: setting for address 14
6. Riportare in posizione OFF tutte le altre leve. 6. Return all the other levers to the OFF position.

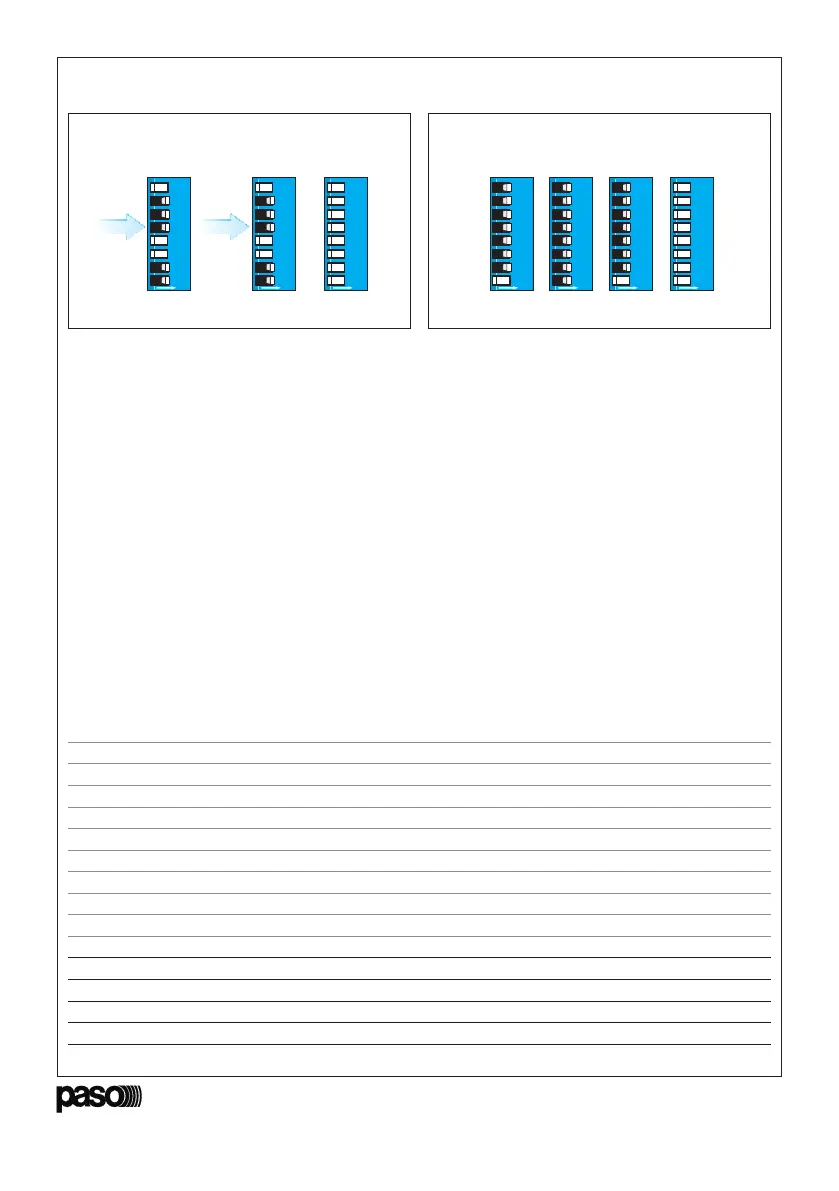

Fig. 5.1.1
Calibrazione • Calibration
ABC
ON
12345678
ON
12345678
ON
12345678
D
ON
12345678
5. CALIBRAZIONE
Poichè l’accoppiamento scheda-amplificatore può
portare delle variazioni di guadagno nell’ordine del
5%, è possibile (ma non indispensabile) correggere
tali variazioni effettuando la calibrazione nel
seguente modo:
1. Collegare su una delle due linee di uscita una
resistenza da 100 ohm di adeguata precisione.
2. Agendo sul dip-switch, portare in posizione ON
le levette da 2 a 8 come indicato in fig. 5.1.1.
3. Portare in posizione ON la levetta 1 per
confermare la scelta ed attendere che il led
rosso ‘OK’ si accenda.
4. Riposizionare la leva 1 su OFF.
5. Riportare tutte le altre leve in posizione OFF.
Con questa azione, il misuratore di impedenza
effettuerà misure assolute.
5. CALIBRATION
Since the amplifier-card connection may lead to
variations in gain of the order of 5%, it is possible
(but not essential) to correct these variations by
carrying out a calibration as follows:
1. Connect a suitably precise 100-Ohm resistor to
one of the two output lines.
2. On the dip-switch, move levers from 2 to 8 to
the ON position, as shown in Figure 5.1.1.
3. Move lever 1 to the ON position to confirm the
choice and wait for the red ‘OK’ LED to light
up.
4. Return lever 1 to the OFF position.
5. Return all the other levers to the OFF position.
After doing this, the impedance measurement
device will carry out absolute measurements.
CARATTERISTICHE TECNICHE
Alimentazione interna Internal power supply 19 V
Assorbimento massimo Maximum absorption 150 mA
Sensibilità ingresso morsettiera Terminal strip input sensitivity 720 mV ± 10%
Risposta in frequenza Frequency response 50 ÷ 18.000 Hz
Distorsione Distorsion < 0,5%
Frequenza di taglio del filtro Cut-off frequency of the filter 320 Hz ± 20 Hz
Vmax relè Relay Vmax 30 V
Imax relè Relay Imax 0,5 A
Soglia di attivazione (mod. Low Power) Activation threshold (Low Power mode) ~ 40 mV
Soglia di lettura 20 kHz (ingresso) Reading threshold 20 kHz (input) ~ 10 mV
Comunicazione seriale Serial communication RS485
Velocità Speed 19200 bit/s
Modalità di trasmissione Transmission mode 8 bit
Bit di parità Parity bit no
Stop bit Stopbit 1
TECHNICAL SPECIFICATIONS
