6. Ramener tous les autres leviers sur OFF. 6. Bringen Sie alle Hebel in die Position OFF.
Calibrage • Kalibrieren
ABC
ON
12345678
ON
12345678
ON
12345678
D
ON
12345678
5. CALIBRAGE
L’accouplement carte-amplificateur pouvant entraîner
des variations de gain de l’ordre de 5%, il est possible
(mais non indispensable) de corriger de telles variations
en procédant au calibrage de la manière suivante:
1. Connecter une résistance de 100 Ohms de
précision appropriée sur l’une des deux lignes
de sortie.
2. En intervenant sur le dip-switch amener sur la
position ON les leviers 2 à 8 comme indiqué à
la figure 5.1.1.
3. Amener le levier 1 sur la position ON pour
valider la sélection et attendre que le voyant
rouge ‘OK’ s’allume.
4. Ramener le levier 1 sur la position OFF.
5. Ramener tous les autres leviers sur la position
OFF.
Grâce à cette procédure, le mesureur d’impédance
effectuera des mesures absolues.
5. KALIBRIEREN
Da die Verbindung von Einheit und Verstärker
Gewinnänderungen von ca. 5% mit sich bringt, ist
es möglich (aber nicht notwendig) die Änderungen
durch die folgenden Kalibrierung-operationen zu
korrigieren:
1. Schließen Sie an eine der beiden Ausgangsleitungen
einen Widerstand von 100 Ohm mit entsprechender
Genauigkeit an.
2. Bringen Sie die Hebel 2 bis 8 in die Stellung
ON, indem Sie die Dip-Switch betäitigen, wie in
Abb. 5.5.1 dargestellt.
3. Bringen Sie den Hebel 1 in die Position ON, um
die Wahl zu bestätigen, und warten Sie, bis das
Led ‘OK’ beginnt zu leuchten.
4. Bringen Sie den Hebel 1 in die Stellung OFF.
5. Bringen Sie alle anderen Hebel in die Stellung
OFF.
Der Impedanzmesser liefert dann absolute
Messungen.
CARACTERISTIQUES TECHNICQUES
Alimentation interne Interne Speisung 19 V
Absorption maximum Maximale Stromaufnahme 150 mA
Sensibilité à l’entrée bornier Empfindlichkeit Klemmenbretteingang 720 mV ± 10%
Réponse en fréquence Frequenzgang 50 ÷ 18.000 Hz
Distorsion Verzerrung < 0,5%
Fréquence de coupure du filtrez Filterabschnittfrequenz 320 Hz ± 20 Hz
Vmax relais Vmax relais 30 V
Imax relais Imax relais 0,5 A
Seuil d’activation (mod. Low Power) Aktivierungsschwelle (Low Power mode) ~ 40 mV
Seuil de lecture 20 kHz (entrée) Leseschwelle 20 kHz (Eingang) ~ 10 mV
Communication série Serielle Kommunikation RS485
Vitesse Geschwindigkeit 19200 bit/s
Modalité de transmission Übertragungsmodalität 8 bit
Bit de parité Paritätsbit non/nein
Stop bit Stopbit 1
TECHNISCHE EIGENSCHAFTEN

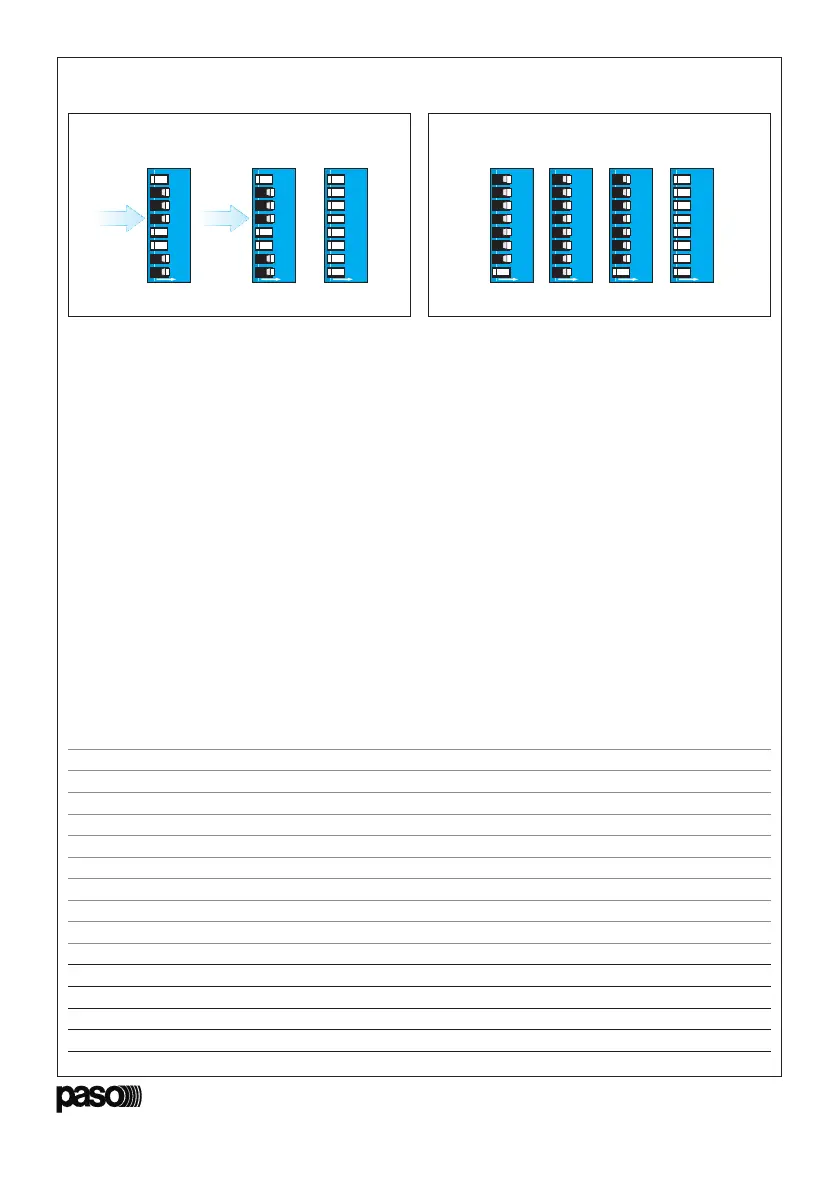

Fig./Abb. 5.1.1
Configuration adresse 14
Einstellung von Adresse 14
C
ON
12345678
BA
ON
12345678
PMW
ON
...
2"
ON
12345678
PMW
OFF
