Ref. 11/676 PM2092/2-V
PMS2000 System22
Après 2 secondes environ, le voyant rouge ‘OK’
restera allumée fixe afin d’indiquer que l’acquisition
de l’impédance de ligne s’est déroulée correctement.
3. Remettre les leviers 1 et 8 sur la position OFF:
le voyant rouge s’éteint.
Die rote Led ‘OK’ leuchtet nach circa 2 Sekunden
stetig, und zeigt hierdurch die ordnungsgemäße
Erfassung der Leitungsimpedanz an.
3. Stellen Sie den Hebel 1 und 8 in die Position
OFF. Die rote Led erlischt.
• Établissement de l’intervalle
entre deux tests
Pour établir l’intervalle entre deux tests, on doit
utiliser les leviers 4 à 8. Le levier 2 correspond
au mode ‘
test time ’. Pour programmer par ex. un
intervalle de 5 secondes:
1. Amener le levier 2 sur la position ON;
2. Amener le levier 1 sur la position ON (Envoi):
le voyant rouge ‘OK’ doit s’allumer.
3. Ramener sur la position OFF le levier 1
et ensuite le levier 2; le voyant doit alors
s’éteindre, indiquant que la programmation a
été correctement effectuée.
La figure 4.1.2 montre les exemples de
programmation des intervalles standard.
• Einstellung des Intervalls zwischen
einem Test und dem nächsten
Zur Einstellung des gewünschten Testintervalls
müssen die Hebel 4 bis 8 verwendet werden. Der
Hebel 2 bestimmt den Modus ‘
test time’ . Stellen
wir bspw. ein Intervall von 5 Sekunden ein:
1. Bringen Sie den Hebel 2 in die Position ON;
2. Bringen Sie den Hebel 1 (Enter) in die Position
ON: Das Led ‘OK’ leuchtet nun stetig.
3. Setzen Sie den Hebel 1 und anschließend den
Hebel 2 in die Stellung OFF zurück; das Led
erlöscht, um anzuzeigen, dass die Einstellung
korrekt erfasst wurde.
In der Abb. 4.1.2 finden Sie die Einstellung der
gängigen Intervalle.

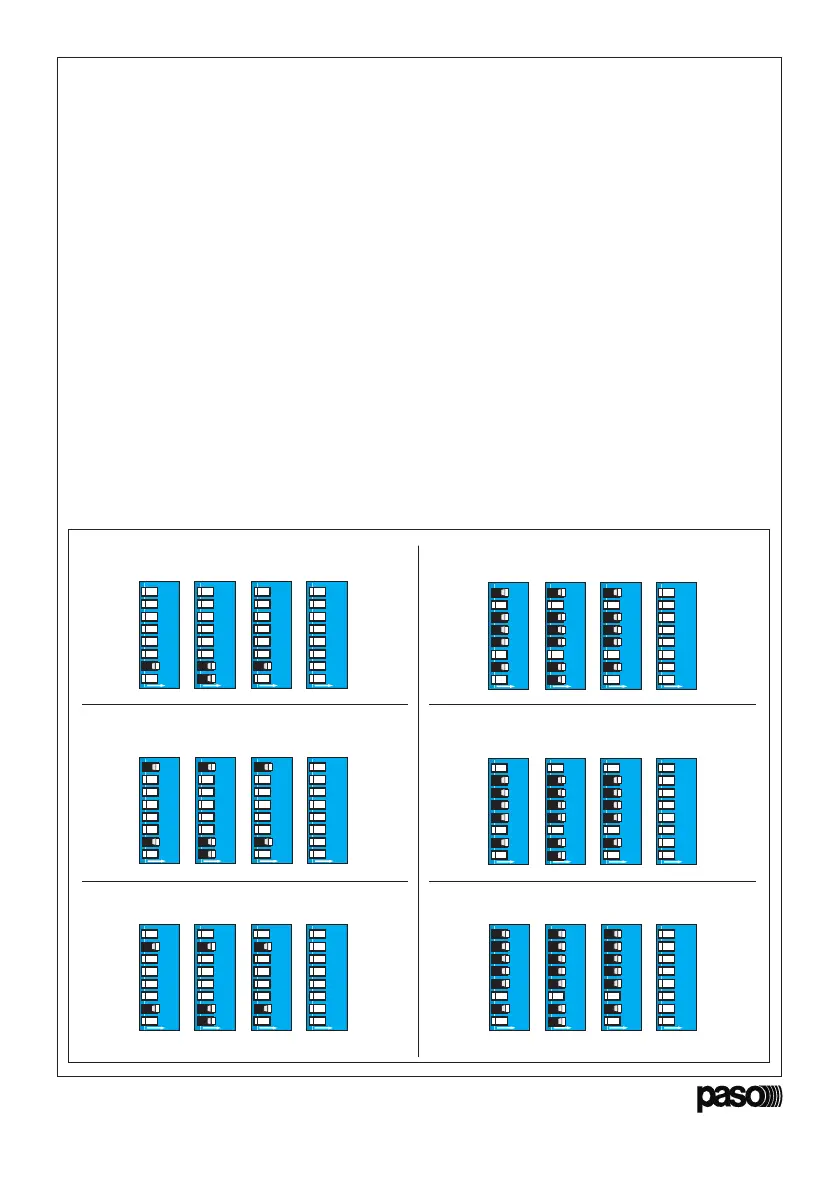

Fig./Abb. 4.1.2
0 = 5 sec. (intervalle minimum/ Mindestintervall ) 29 = 29 min
30 = 1 h (intervalle maximum/
maximales Intervall )
31 = NO TEST
1 = 1 min
2 = 2 min
AB D
ON
12345678
C
ON
12345678
ON
12345678
ON
12345678
AB D
ON
12345678
C
ON
12345678
ON
12345678
ON
12345678
AB D
ON
12345678
C
ON
12345678
ON
12345678
ON
12345678
AB D
ON
12345678
C
ON
12345678
ON
12345678
ON
12345678
AB DC
ON
12345678
ON
12345678
ON
12345678
ON
12345678
D
ON
12345678
A
ON
12345678
B
ON
12345678
C
ON
12345678
