Ref. 11/676 PM2092/2-V
PMS2000 System24
• Contrôle du volume
Il est possible de faire un choix entre quatre
modes de réglage différents, sélectionnables à
l’aide de jumpers à positionner sur les connecteurs
(voir figure 4.1.3).
La page suivante illustre et décrit les quatre
combinaisons de jumpers possibles et le
fonctionnement correspondant de la carte.
• Sélection de la puissance
pour recherche court-circuit ligne
En utilisant le connecteur CN7 (voir figure 4.1.3),
il est possible de régler la sensibilité de référence
pour la recherche d’un court-circuit sur la(les)
ligne(s). Positionner le jumper en fonction de la
puissance de l’amplificateur en question:

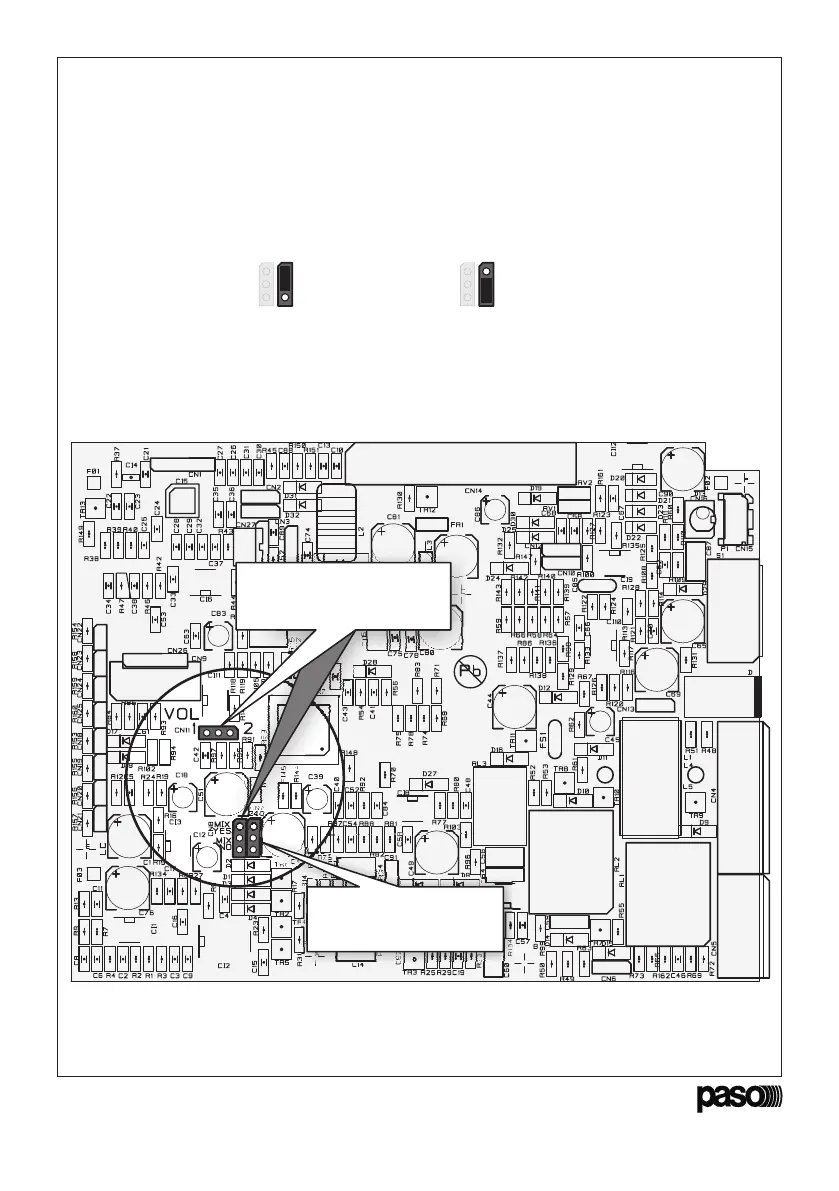

Fig./Abb. 4.1.3
240 W, 500 W
240
MIX
YES
MIX
NO
CN7
120 W, 60 W
240
MIX
YES
MIX
NO
CN7
• Lautstärkeregelung
Es besteht die Möglichkeit, zwischen vier
unterschiedlichen Einstellungen mit Hilfe der
entsprechenden Jumper auszuwählen, die
positioniert werden müssen, wie in der Abb. 4.1.3
dargestellt.
• Auswahl der Leistung Für die Suche
eines Kurzschlusses an der Leitung
Mit Hilfe des Anschlussstücks CN7, das in der Abb.
4.1.3 dargestellt ist, kann die Referenzempfindlichkeit
für die Suche eines Kurzschlusses an der/den Leitung/
en eingestellt werden. Positionieren Sie den Jumper je
nach Leistung des entsprechenden Verstärkers:
In den folgenden Seiten werden die vier
Kombinationen der Jumper und die entsprechenden
Betriebsmodi der Karte erläutert und beschrieben.
240
CN8/CN11
Mode contrôle du volume
Lautstärkeregelung
CN7
Sélection de la puissance
Auswahl der Leistung
