Paso PMS2000 - Page 34

Ref. 11/676 PM2092/2-V
PMS2000 System34
• Potentiometer met afstandsbediening
De potentiometer voor de besturing op afstand
van het volume moet op de klemmen 6, 7 en 8
van de klemmenstrook ‘CONTROL I/O’ worden
aangesloten. Zie Afb. 3.6 voor het verhogen of
verlagen van het geluidsvolume.
• Potenciómetro remoto
El potenciómetro para el control a distancia del
volumen debe estar conectado con los terminales
6, 7 y 8 de la bornera ‘CONTROL I/O’. Hacer
referencia a la fig. 3.6 para aumentar o reducir
el volumen.
• Connector ‘REMOTE CONTROL’
Deze connector moet gebruikt worden voor de
aansluiting van de versterker op een PC of op
een systeem PMS2000/PMS006-VES. Zodra
deze aansluiting is uitgevoerd, kan met behulp
van speciale software de PM2092/2-V kaart
bestuurd worden. In de onderstaande tabel is de
pinconfiguratie van de connector weergegeven.
• ‘REMOTE CONTROL’ Connector
Este conector se debe utilizar para conectar
el amplificador con un PC o con un sistema
PMS2000/PMS2006-VES. Una vez efectuada
esta conexión será posible controlar la tarjeta
PM2092/2-V mediante software dedicado.
En la tabla siguiente se indican los polos del
conectador.
* optional .
Klem Beschrijving
1 24V externe voeding 24V*
2 24V externe voeding 24V*
3 massa
4 selectie ingangen
5 RS485 +
6 24V externe voeding 24V*
7 massa
8 massa
9 RS485 –
Term. Descripción
1 alimentación externa 24V*
2 alimentación externa 24V*
3 masa
4 selección entradas
5 RS485 +
6 alimentación externa 24V*
7 masa
8 masa
9 RS485 –
* opción .
9
FUSE T10A
T
R
O
L
I
O
5
6
7
8
10
VOL – VOL +

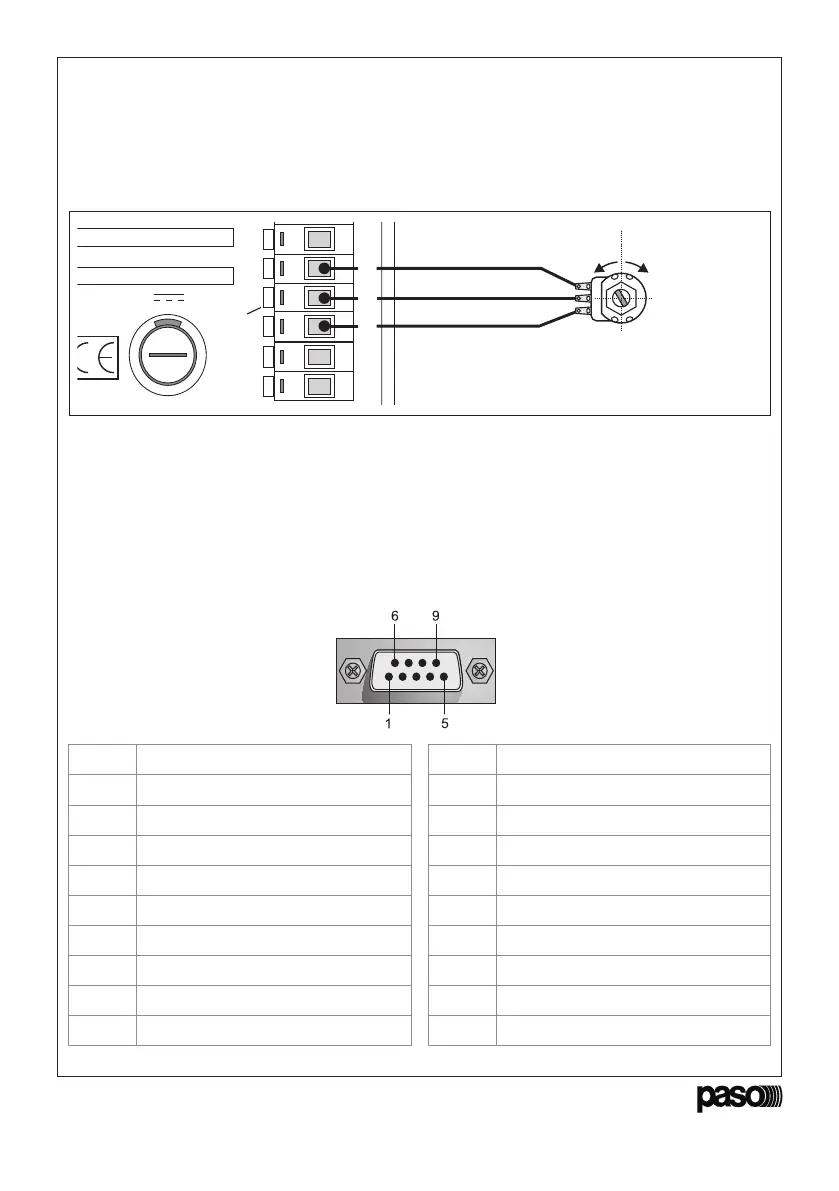

Afb./Fig. 3.6
Afb./Fig. 3.7
10 kΩ
Potentiometer
Potenciómetro
