De rode led ‘OK’ blijft na ongeveer 2” vast
branden om aan te geven dat de lijnimpedantie
correct verkregen is.
3. Breng hendel 1 en hendel 8 terug op stand
OFF: de rode led dooft.
El LED rojo ‘OK’ al cabo de aproximadamente
2” quedará encendido con luz fija para indicar la
adquisición correcta de la impedancia de línea.
3. Poner de nuevo la palanca 1 y la palanca 8 en
la posición OFF: se apaga el LED rojo.
• Instelling van een interval
tussen twee tests in
Om het gewenste testinterval in te stellen dienen
de hefboompjes 4 t/m 8 gebruikt te worden.
Hefboom 2 geeft de ‘
test time ’ mode aan. Laten we
bijvoorbeeld een interval van 5 seconden instellen:
1. Breng hefboom 2 op stand ON;
2. Breng hefboom 1 op stand ON (Start): de led
‘OK’ gaat blijvend branden.
3. Breng hefboom 1 weer terug naar stand OFF
en vervolgens ook hefboom 2; de led houdt op
met branden om aan te geven dat de instelling
correct is uitgevoerd.
In afbeelding 4.1.2 staan de voorbeelden van de
instelling van de meest voorkomende intervals.
• Configuración del intervalo
entre un test y el siguiente
Para configurar el intervalo de test deseado se
deben utilizar las palancas desde la 4 hasta la 8. La
palanca 2 identifica el modo ‘
test time ’. Configurar
por ejemplo un intervalo de 5 segundos:
1. Poner la palanca 2 en la posición ON;
2. Poner en la posición ON la palanca 1 (Intro): el
LED ‘OK’ se enciende fijo.
3. Poner de nuevo en la OFF la palanca 1 y
seguidamente la palanca 2; el LED se apaga
para indicar que la configuración ha sido
adquirida correctamente
En la figura 4.1.2 se muestran los ejemplos de
configuración de los intervalos más comunes.

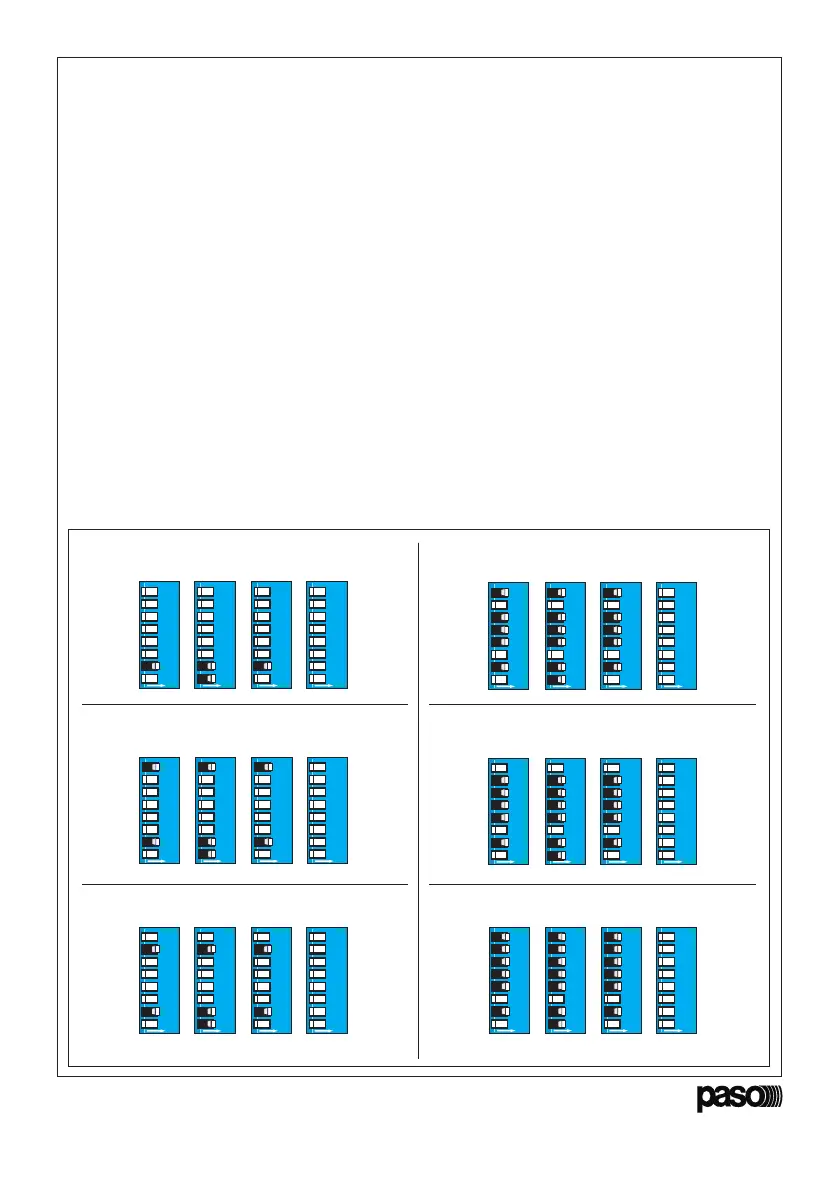

Afb./Fig. 4.1.2
0 = 5 sec. (intervallo minimo/ intervalo mínimo ) 29 = 29 min
30 = 1 h (intervallo massimo/
intervalo máximo )
31 = NO TEST
1 = 1 min
2 = 2 min
