Ref. 11/676 PM2092/2-V
PMS2000 System6
• Collegamento a potenziometro remoto

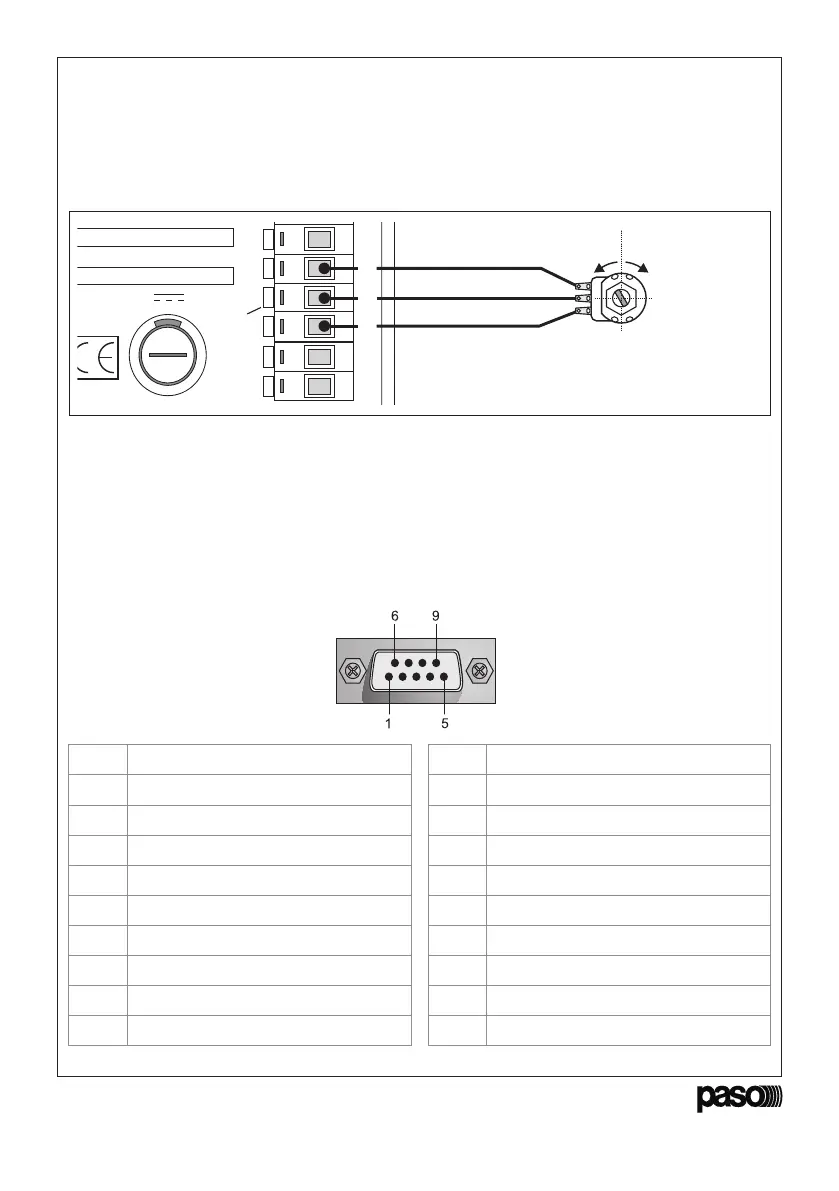

Il potenziometro per il controllo a distanza del
volume deve essere collegato ai terminali 6, 7 e 8
della morsettiera ‘CONTROL I/O’. Fare riferimento
alla fig. 3.6 per incrementare o decrementare il
volume.
• Connection to the remote potentiometer
The potentiometer for remote volume control
must be connected to terminals 6, 7 and 8 of the
‘CONTROL I/O’ terminal strip. Refer to Figure 3.6
for raising or lowering the volume.
• Connettore ‘REMOTE CONTROL’
Questo connettore deve essere utilizzato per il
collegamento dell’amplificatore ad un PC o ad un
sistema PMS2000/PMS2006-VES. Una volta
effettuata questa connessione, sarà possibile
controllare tramite software dedicato la scheda
PM2092/2-V. Nella tabella sottostante è riportata
la piedinatura del connettore.
• ‘REMOTE CONTROL’ Connector
This connector must be used to connect the
amplifier to a PC or to a PMS2000/PMS2006-
VES system. Once this connection has been
made, it will then be possible to control the
PM2092/2-V card by means of dedicated
software. The following table shows the pinout
of the connector.
*
opzionale
.
Pin Descrizione
1 alimentazione esterna 24V*
2 alimentazione esterna 24V*
3 massa
4 selezione ingressi
5 RS485 +
6 alimentazione esterna 24V*
7 massa
8 massa
9 RS485 –
Pin Description
1 24V external power supply*
2 24V external power supply*
3 GND
4 inputs selection
5 RS485 +
6 24V external power supply*
7 GND
8 GND
9 RS485 –
*
optional
.
9
FUSE T10A
T
R
O
L
I
O
5
6
7
8
10
VOL – VOL +
Fig. 3.6
Fig. 3.7
10 kΩ
Potenziometro lineare
Linear potentiometer
