8
5.
Do not connect the grounding wire to the negative (-) terminal of the power source.
Only connect this wire to a clean grounding point on the vehicle.
FIRE HAZARD
Verify that all connections are secured. A loose connection may cause damage to the Outlet
and/or create a spark.
6.
If the cables are not connected correctly, the Mobile Power Outlet will be damaged.
7.
1
3
4
2
6
2
2
7

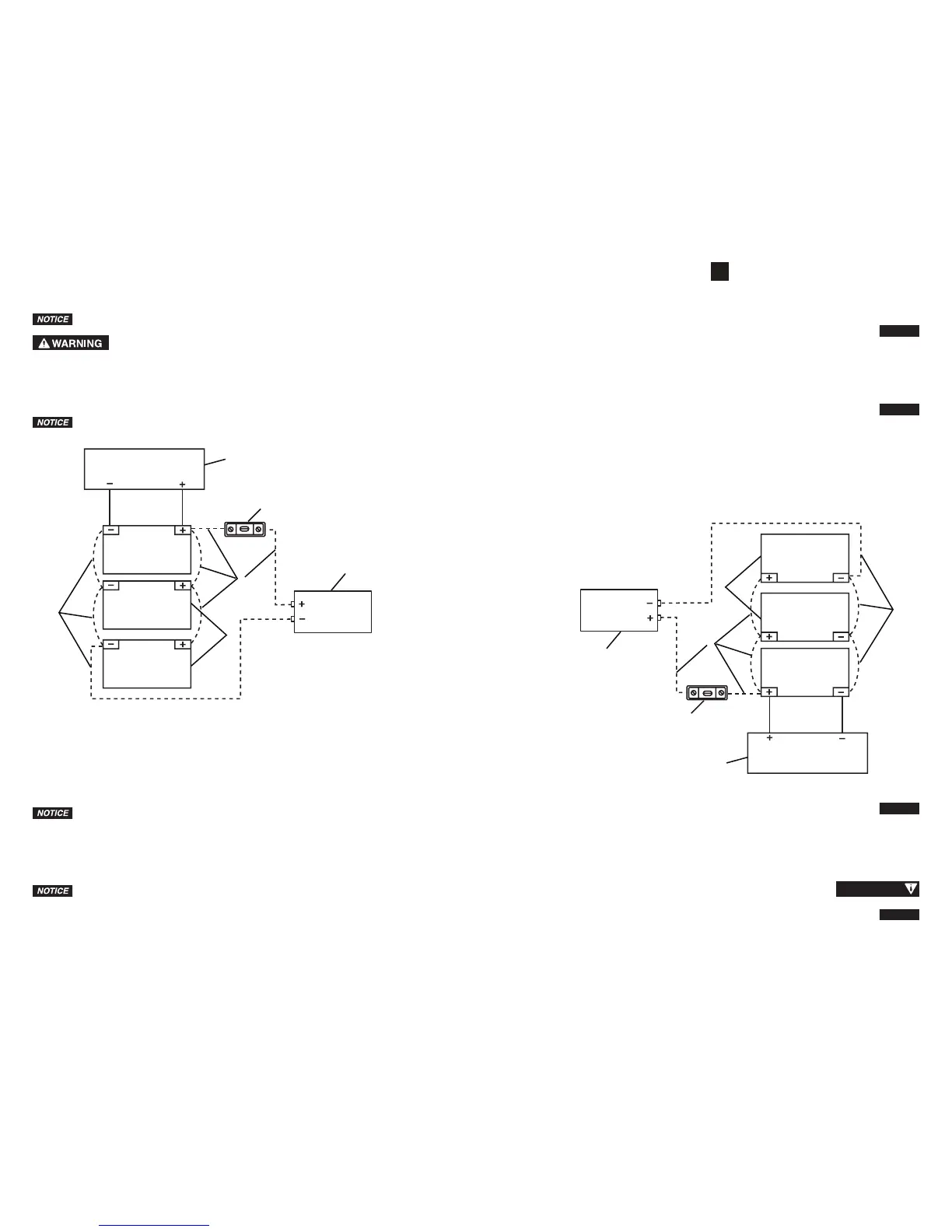

Legend
1.
2.
3.
4. Mobile Power Outlet
5.
6.
7.
USB Power Outlet Operation
The USB power outlets do not support data communications. The outlets have a
maximum of 5 volts/2.1 A.
1.
2.
3.
4.
5.
The USB power outlet on the Outlet is an unswitched outlet. Whenever the Outlet is
connected to a battery, there will be power to the USB outlet.
8
5. Conecte un cable de calibre No. 12 AWG (Calibre de Cable Americano) o un cable aislado más
AVISO
No conecte el cable de tierra al terminal negativo (–) de la fuente de energía. Sólo
conecte este cable a un punto de tierra limpio en el vehículo.
ADVERTENCIA
PELIGRO DE FUEGO
Verique que todas las conexiones están seguras. Una conexión oja podrá causarle daños
al Tomacorriente y/o crear una chispa.
6.
(–) en el Tomacorriente.
AVISO
Si los cables no están correctamente conectados, el Tomacorriente Móvil se
dañará.
7. Instale el fusible en el porta fusible o encienda el disyuntor.
1
3
4
2
6
2
2
7
Leyenda
1. Fuente de Carga de las Baterías
2. Baterías de 12 voltios
3.
4. Tomacorriente Móvil
5. Cable Negativo (–) (consulte las ESPECIFICACIONES para obtener los requisitos de cable)
6. Cable Positivo (+) (consulte las ESPECIFICACIONES para obtener los requisitos de cable)
7. Baterías Adicionales Conectadas en Circuito Paralelo
Operación del Tomacorriente USB
AVISO
Los tomacorrientes USB no apoyan las comunicaciones de datos. Los
tomacorriente tienen un máximo de 5 voltios/2,1 A.
1.
2.
3. Encienda el dispositivo accionado por USB.
4. Al apagar, apague primero el dispositivo USB, luego desconecte el Tomacorriente.
5.
La salida de energía USB en el Tomacorriente es una salida no controlada por un
interruptor. Siempre que el Tomacorriente esté conectado a una batería, habrá energía en la
salida USB.
