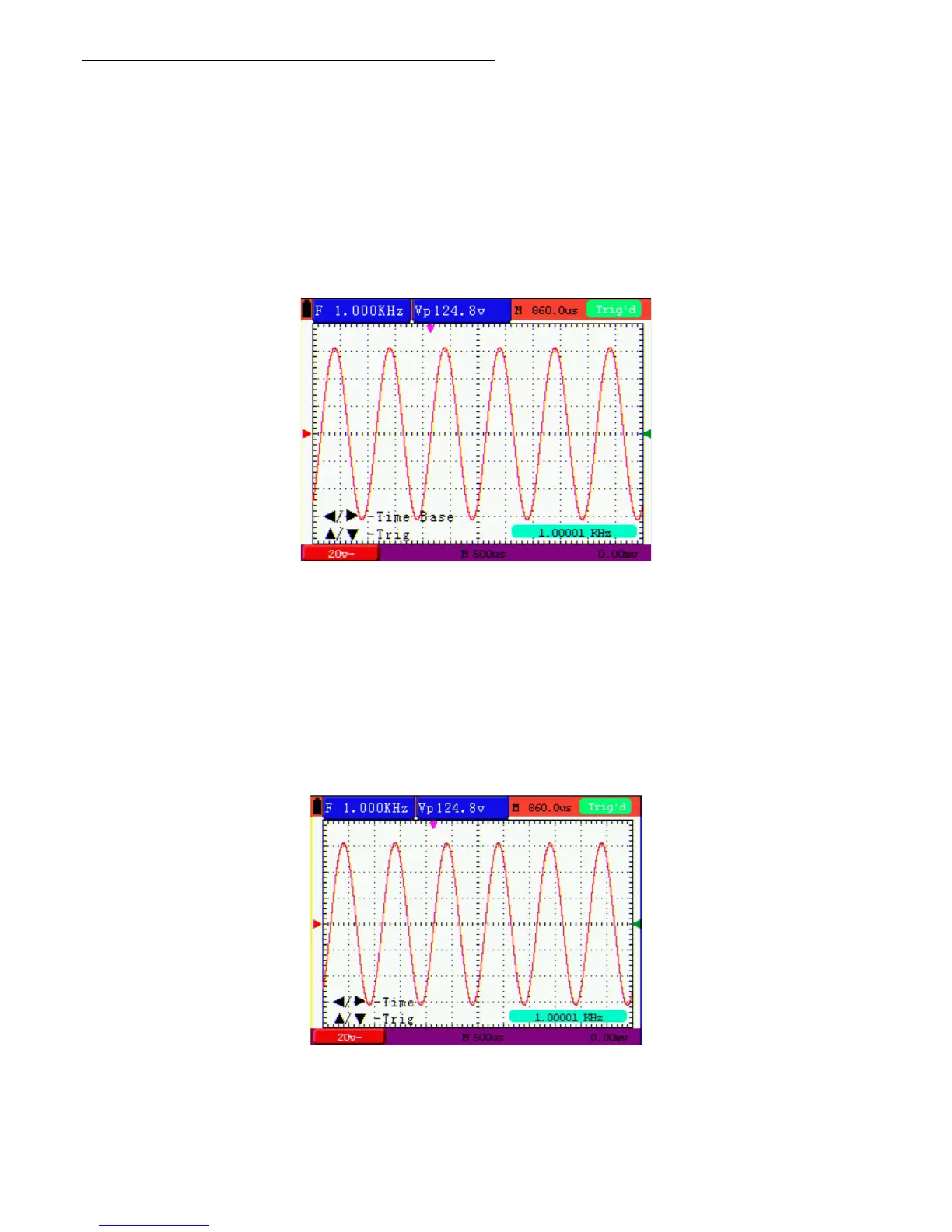

5.5.2 Einstellen des Horizontal-System und Trigger Position
Die OPTION-Taste verfügt über eine Mehrfacheinstellung für die Einstellung des Triggers in der vertikalen Position, sowie
der Hauptzeitbasis und der Einstellung des Triggers in der horizontalen Position, während der Flankentrigger oder
Video-Trigger aktiviert ist..
Das folgende Beispiel zeigt, wie man die Taste OPTION verwenden kann, um eine Einstellung vorzunehmen.
Die folgende Beschreibung ist für den Betrieb im Modus der Flanken-Triggerung und Video Triggerung.
1. Drücken Sie einmal die Taste “OPTION”; folgendes wird am unteren Rand auf der linken Seite des Bildschirms
angezeigt, wie in der Abbildung unten gezeigt.
/ ► - Zeitbasis (Time Base)
▲ / ▼ - Trig
Abb. 6: Spannungsskalierung
2. Drücken Sie ◄ (OPTION) oder ► (OPTION), um die Hauptzeitbasis einzustellen; Drücken Sie (OPTION) oder
(OPTION) um den Trigger-Pegel einzustellen. Drücken Sie die „R-Taste (DMM), um die Triggerpegel Position auf
"Null" einzustellen.
3. Drücken Sie die Taste “OPTION” ein weiteres Mal, und die folgende Anzeige an der linken unteren Seite des
Bildschirms sichtbar zu machen, wie in der folgenden Abbildung dargestellt.
/ ► - Zeit
▲ / - Trig
Abb. 7: Nullpunkteinstellung
-11-
