4. Drücken Sie ▲OPTION oder ▼OPTION, um die Triggerpegel-Position einzustellen. Drücken Sie „R“ (DMM), um
die Postion des Triggerpegels auf den Nullpunkt einzustellen.
Drücken Sie ◄OPTION oder OPTION►, um den horizontale Position der Zeitbasis festzulegen. Drücken Sie „V“
(DMM), um die horizontal Position auf den Nullpunkt einzustellen.
5. Drücken Sie die “OSC OPTION” Taste erneut um zu Schritt 1 zurückzukehren.
Begriffserklärung:
Vertikaler Skalierungsfaktor: steht für die Spannungsamplitude, dargestellt durch ein vertikales Gitter im
Anzeigebereich, durch deren Einstellung das Signal verstärkt oder abgeschwächt werden kann, wodurch die
Signalamplitude auf den erwarteten Messbereich eingeregelt werden kann.
Vertikale Nullposition: steht für die Grundlinie, durch dessen Einstellung die Anzeigeposition der Kurve auf dem
Bildschirm angepasst werden kann.
Haupt-Zeitbasis: stellt die durch ein horizontales Gitter im Anzeigebereich angezeigten Zeitwerte dar.
Horizontale Triggerposition: steht für die Zeitabweichung zwischen dem tatsächlichen Triggerpunkt und der
Mittellinie des Bildschirms, dargestellt als 0 im Bildschirmmittelpunkt.
Triggerpegelposition: steht für die Spannungsabweichung zwischen dem tatsächlichen Triggerpegel
und der Nullposition des triggernden Signalquellenkanals.
5.6. Wiederaufruf der Hersteller-Einstellungen
Um das Oszilloskop wieder auf die vom Hersteller gespeicherten Einstellungen zurückzusetzen, wie beschrieben
verfahren:
1. Drücken Sie „MENU“, um das Menü am rechten Bildschirmrand aufzurufen.
2. Drücken Sie MENU ▲ oder MENU ▼ zur Auswahl der Funktionseinstellungen. Es werden 3 Optionen am unteren
Bildschirmrand angezeigt.
3. Drücken Sie „F1“, um „Recall Factory“ für den Wiederaufruf der Hersteller-Einstellungen auszuwählen.
4. Drücken Sie die „F2“, um "Auto-Kalibrierung" zu wählen. Wenn die Umgebungstemperatur bis zu oder mehr als 5
Grad Celsius variiert, sollte die automatische Kalibrierung durchgeführt werden. Dies hat keinen Einfluss auf die
Verwendung und Leistungsfähigkeit durch die Wärme von LCD und elektronischer Komponenten.

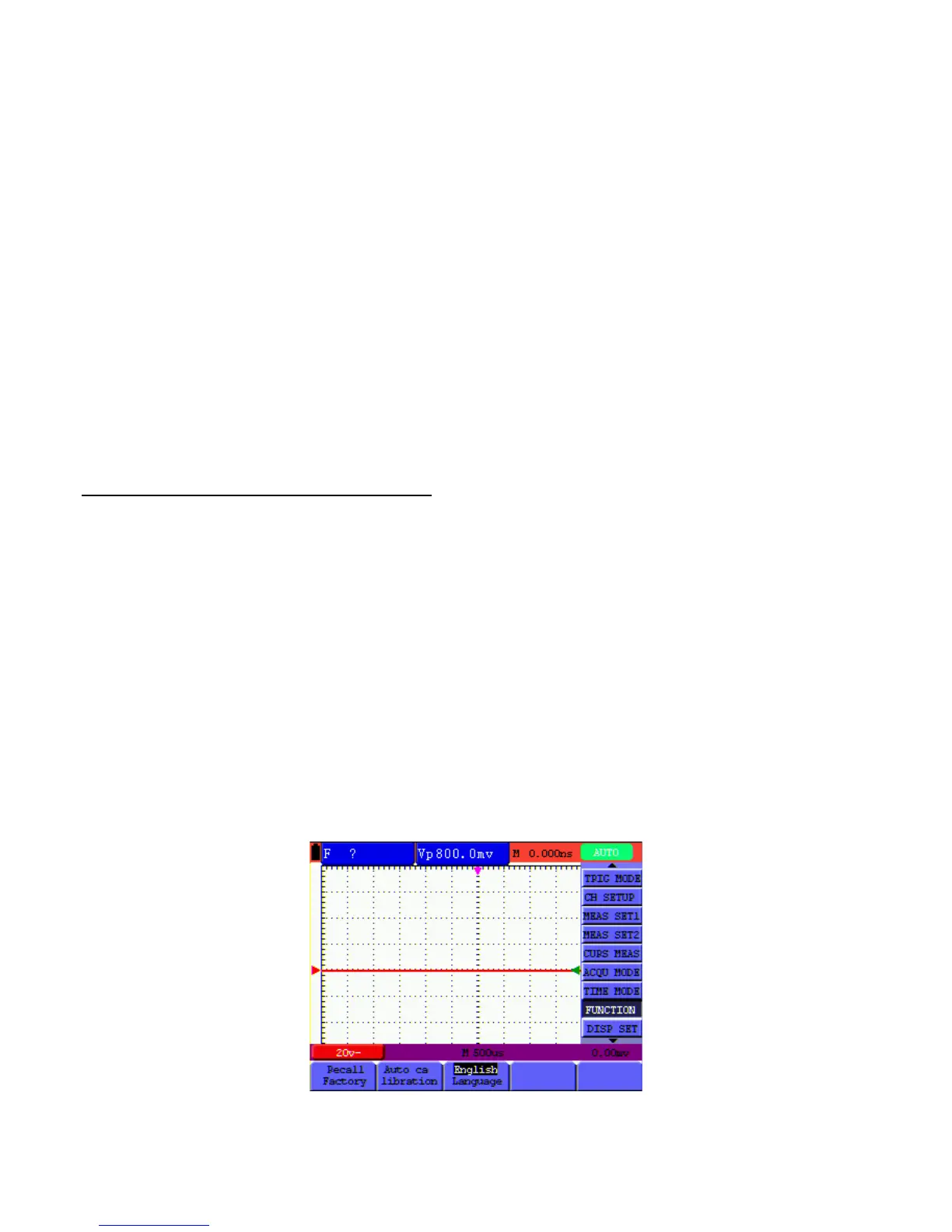

Abb. 8: Reset des Oszilloskopes
-12-
