5.11. Einfrieren der Messungen auf dem Bildschirm
Sie können den Bildschirm mit allen Messwerten und Wellenformen einfrieren.
1.) Drücken Sie „RUN/STOP“ zum Einfrieren des Bildschirms. „STOP“ erscheint in der oberen rechten Ecke des
Bildschirms.
2.) Drücken Sie „RUN/STOP“ erneut, um in den normalen Messbetrieb zurückzukehren.
Siehe folgende Abbildung 10:

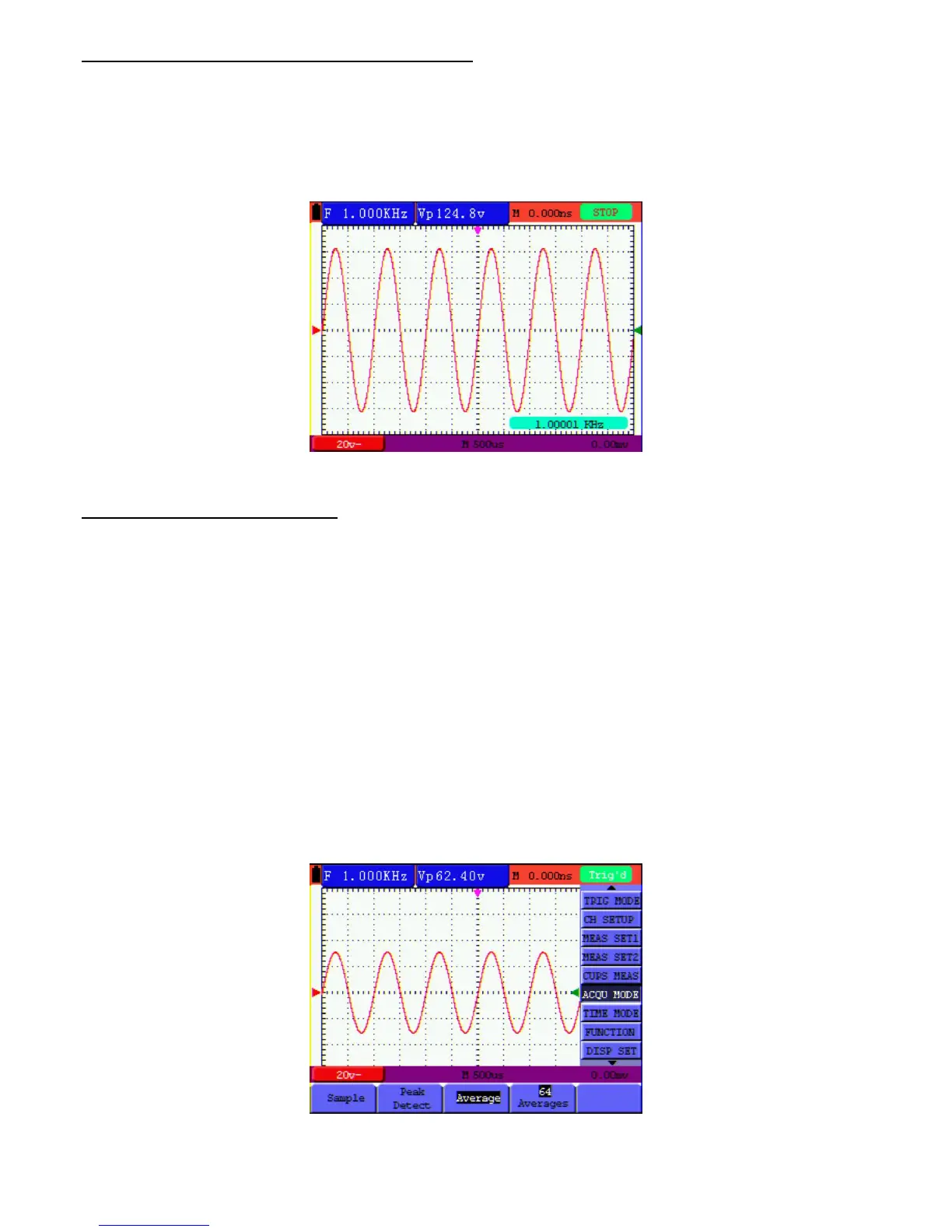

Abbildung 10: Einfrieren der Anzeige
5.12. Anzeige unsauberer Signale
Mit dem Mittelwert-Erfassungsmodus können Sie die dargestellte Kurve durch Mittelwertbildung aus mehreren
Datenblöcken glätten. Sie können die Anzahl der zu verwendenden Blöcke (4, 16, 64 und 128) wählen.
Hinweis:
Für eine bestmögliche Funktion des Mittelwertmodus muss die Kurve sich wiederholen. Je höher die Anzahl der zu
verwendenden Blöcke ist, desto langsamer wird die Kurve aktualisiert.
1.) Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.
2.) Drücken Sie die Taste MENU ▲ oder MENU ▼ und wählen Sie MESS-MODE, dessen 4 Menüpunkte am unteren
Bildschirmrand erscheinen.
3.) Drücken Sie die Taste F3, um „Mittelwert“ auszuwählen, und drücken Sie dann F4, um den Eintrag „Averages 16“ zu
wählen. Damit wird das Ergebnis von 16 Signalblöcken gemittelt und das Mittelwertergebnis wie in der folgenden
Abbildungen angezeigt.
Siehe folgende Abbildung 11:
Abbildung 11: Durchschnittsfaktor im Messbetrieb
-15-
