5.13. Verwendung der Nachleuchtdauer zur Anzeige von veränderlichen Signalen
Zur Anzeige von veränderlichen Signalen dient die Funktion Persistence.
1.) Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.
2.) Drücken Sie die Taste MENU ▲ oder MENU ▼, um „ANZ EINST“ zu wählen. Vier Menüeinträge erscheinen am
unteren Bildschirmrand.
3.) Drücken Sie die Taste F2, um die Nachleuchtdauer 1 sec, 2 sec, und 5 sec, unendlich oder Aus zu wählen. In
diesem Fall wählen Sie „unendlich“, und die angezeigte Dynamik wird auf dem Bildschirm kontinuierlich
beibehalten. Wenn der Eintrag „AUS“ gewählt wird, schließt sich die Funktion „Nachleuchtdauer“.

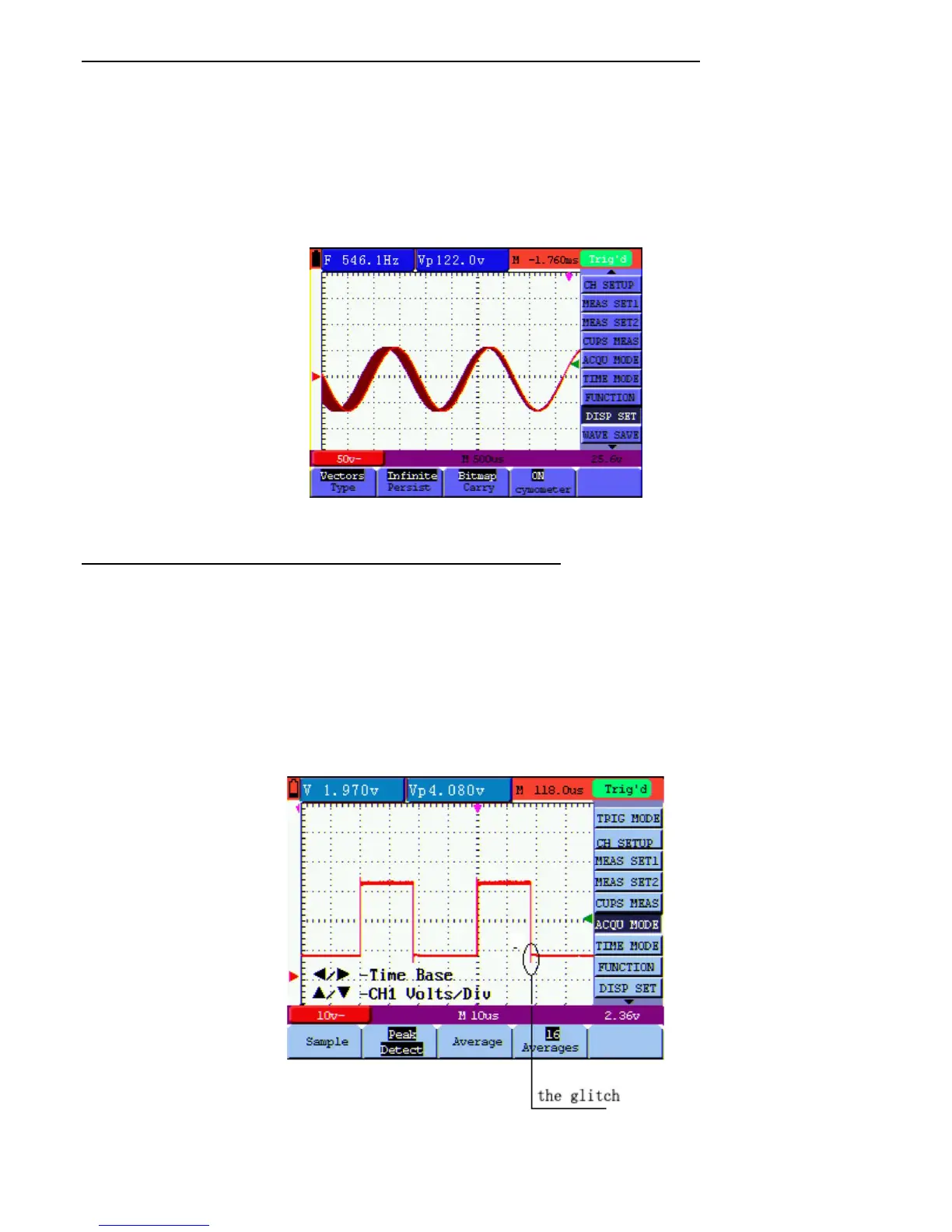

Abbildung 12: dauerhafte Überwachung eines dynamischen Signals
5.14. Anzeigen von Impulsen mit der Funktion Max. Erkennung
Mit dieser Funktion können Sie Ereignisse von mindestens 50 ns Dauer (Impulse oder andere asynchrone Kurven)
anzeigen.
1.) Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.
2.) Drücken Sie die Taste MENU ▲ oder MENU ▼, um MESS-MODE zu wählen. Vier Menüeinträge erscheinen am
unteren Bildschirmrand.
3.) Drücken Sie die Taste F2, um die „Max Erkenn“ zu aktivieren. In diesem Fall können Sie den Impuls testen.
Sie sehen jetzt einen Bildschirm wie in Abbildung 13 unten.
Abbildung 13: Spitzen-Messung
-16-
