Das Oszilloskop wandelt die erfassten analogen Daten in ein digitales Format, nachdem
sie in den folgenden drei verschiedenen Modi, Abtastung, Spitzenwerterfassung und
Mittelwert gesammelt wurden.
Das Oszilloskop tastet das Signal in regelmäßigen Abständen ab, um die Kurve in diesem
Modus zu rekonstruieren. In den meisten Fällen wird das Analogsignal zwar korrekt
dargestellt, aber schnelle Änderungen zwischen zwei Abtastzyklen gehen verloren, so
dass schmale Impulse in dem Signal vermutlich nicht erscheinen.
Das Oszilloskop tastet in jedem Abtastintervall die Minimal- und Maximalwerte von
Signalen ab und zeigt die Kurve mit dem abgetasteten Daten in diesem Modus. Es kann
somit also auch eventuell im Abtastmodus nicht aufgezeichnete steile Impulse erfassen,
jedoch sind die Störungen sichtbar.
Das Oszilloskop sammelt mehrere Kurven, bildet davon den Mittelwert und zeigt die
gemittelte Kurve in diesem Modus an; auf diese Weise werden unregelmäßige Störungen
reduziert.
Wenn eine neue Kurve angezeigt wird, verschwindet die zuvor auf dem Bildschirm
angezeigte Kurve nicht augenblicklich, um nur für einen bestimmten Zeitraum angezeigt
zu werden. Das heißt, durch Einstellen der Zeitdauer kann die Kurve kontinuierlicher
angezeigt werden, wodurch sich eine Anzeige ähnlich wie bei einem analogen Oszilloskop
ergibt.
Das Oszilloskop aktualisiert die Kurve-Abtastpunkte, indem es die Anzeige von links nach
rechts über den Bildschirm laufen lässt; dies gilt nur für Einstellungen der primären
Zeitbasis von mehr als 50 ms.

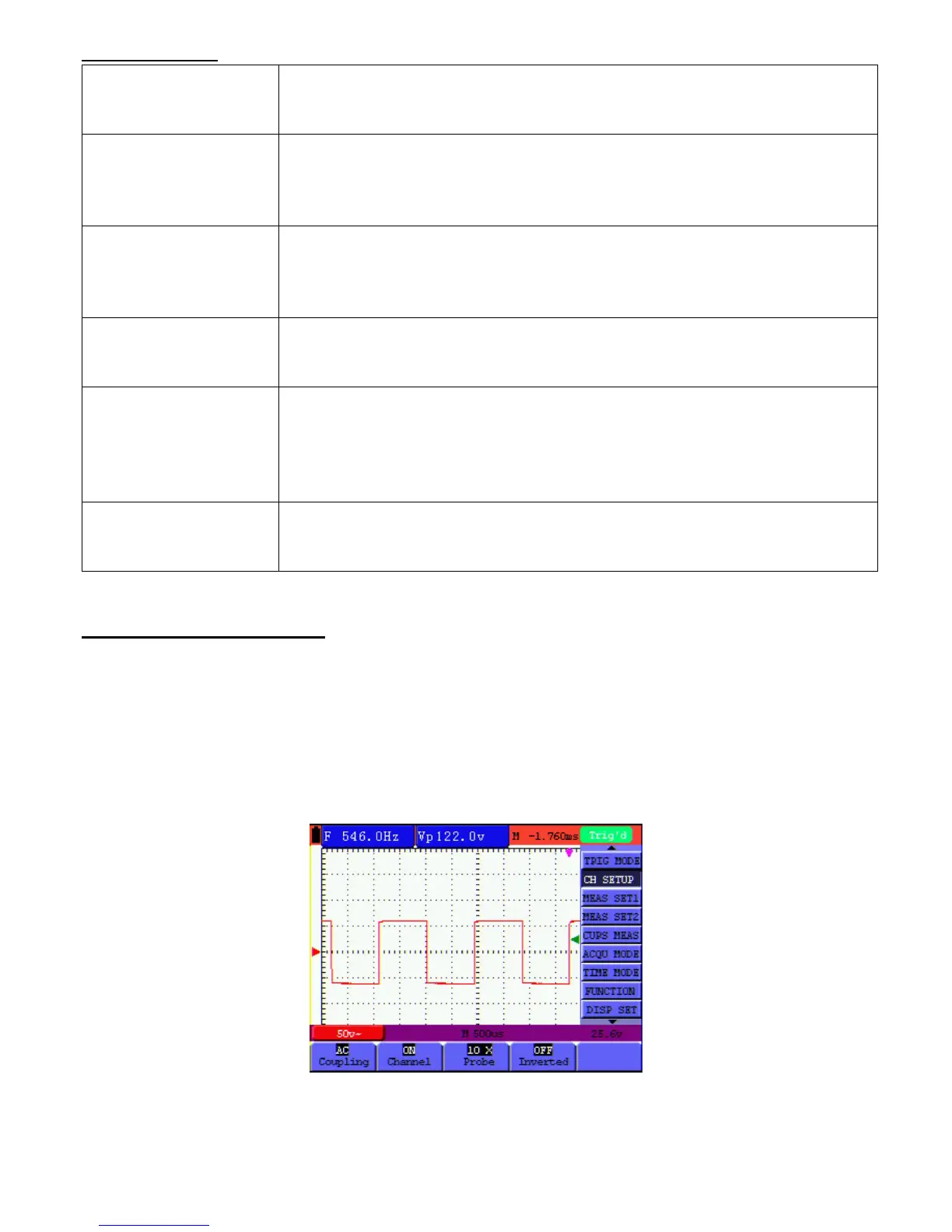

5.15. Auswahl der AC-Kopplung
Nach einem Reset ist das Oszilloskop gleichstromgekoppelt (DC-Kopplung), so dass Wechselströme und Gleichströme
auf dem Bildschirm erscheinen. Benutzen Sie die Wechselstromkopplung, wenn Sie ein schwaches Wechselstromsignal
auf einem Gleichstromsignal sichtbar machen wollen. So wählen Sie die Wechselstromkopplung:
1.) Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.
2.) Drücken Sie die Taste MENU ▲ oder MENU ▼, um „K EINST.“ zu wählen. Vier Menüeinträge erscheinen am
unteren Bildschirmrand.
3.) Drücken Sie die Taste F1 und gehen Sie zu AC. Unten links im Bildschirm erscheint das Symbol „AC Kopplung“.
Abbildung 14: AC-Kopplung
-17-
