5.16. Umkehr der Polarität der angezeigten Wellenform
Zur Umkehr des Wellenformsignals, wie beschrieben verfahren:
1.) Drücken Sie „MENU“, um das Funktionsmenü anzeigen zu lassen.
2.) Drücken Sie MENU ▲ oder MENU ▼ um die „K EINST.“ auszuwählen. Vier Punkte werden in der unteren Leiste
des Bildschirms angezeigt.
3.) Drücken Sie „F4“, um „Inverted“ zu aktivieren. Das gemessene Signal auf dem Bildschirm wird invertiert.

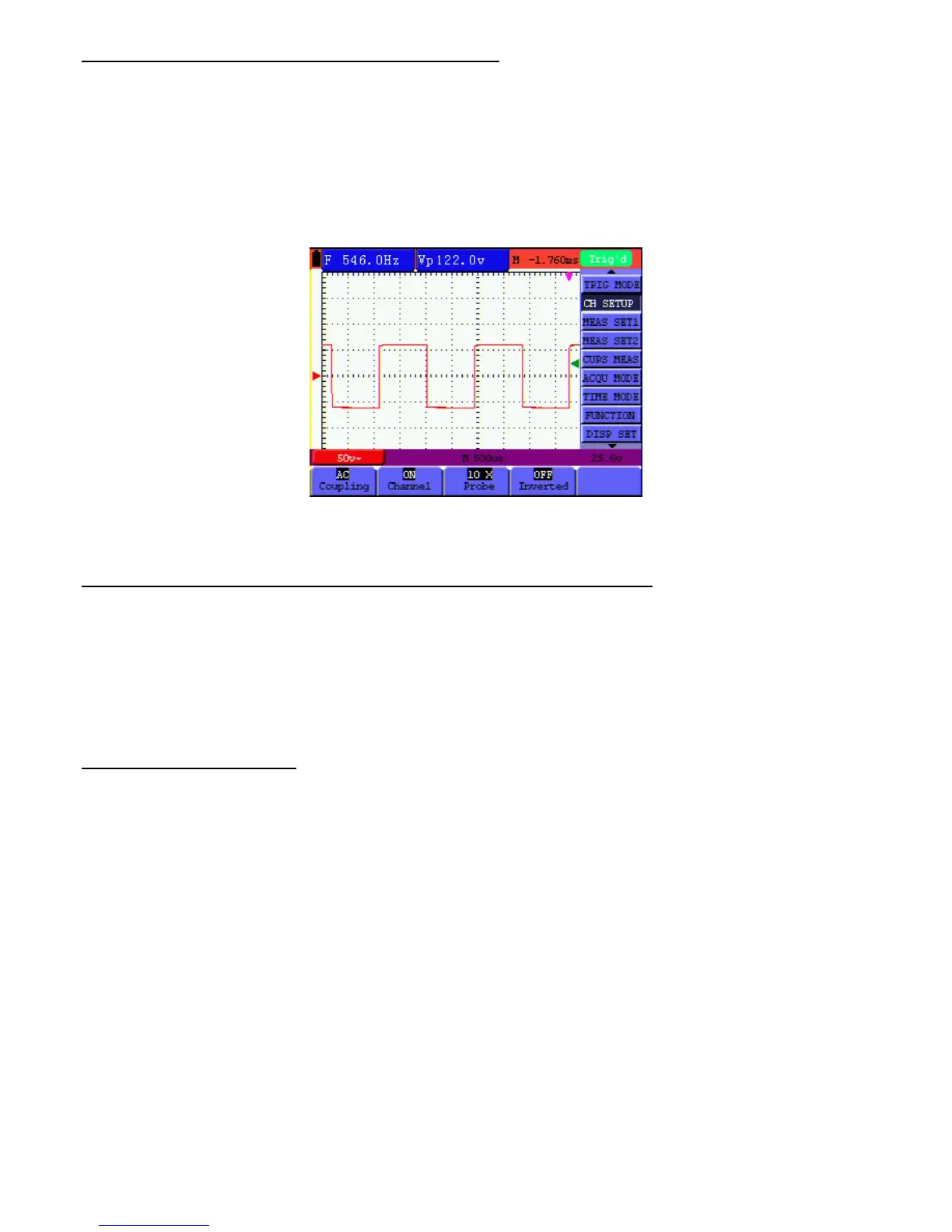

Abbildung 15: Inverted
5.17. Verwenden Sie USB-Massenspeicher, um Wellenformdaten speichern
Stecken Sie den USB-Massenspeichergerät in den USB-Anschluss und drücken Sie COPY-Taste und die
Wellenform-Daten werden auf den USB-Massenspeicher (USB-Stick) gespeichert. Die gespeicherte Wellenform hat zwei
Formate, das Vektor-Format und das Bitmap-Format, je nach Anzeigeeinstellung und der gewählten
Kommunikationseinstellung. Benennen Sie die Datei mit dem aktuellen Datum und Suffix von .bin oder BMP.
Schließen Sie das USB-Massenspeichergerät an einen Computer nachdem die Daten gespeichert wurden und öffnen Sie
die Daten von Vektor-Format mit der mitgelieferten Analyse-Software oder öffnen Sie das Bitmap-Format direkt.
USB-Festplatte Anforderungen
Das unterstützte Format der USB-Festplatte: FAT32-Dateisystem kann die Größe der Zuordnungseinheiten von 4K nicht
übersteigen und USB-Massenspeicher werden ebenfalls unterstützt. Wenn der USB-Massenspeicher nicht korrekt
funktioniert, formatieren Sie diesen in das unterstützte Format und versuchen Sie es erneut.
-18-
