PeakTech 1220 User Manual

6. Betrieb mit dem Multimeter
6.1. Multimeter-Anschlüsse
Verwenden Sie die vier 4-mm-Sicherheits-Bananenklinkeneingänge für die jeweiligen Messfunktionen:
COM, V/, mA, 10A
Siehe Abbildung 2 auf Seite 6 für die Anschlüsse.
6.2. Multimeter Operation Window

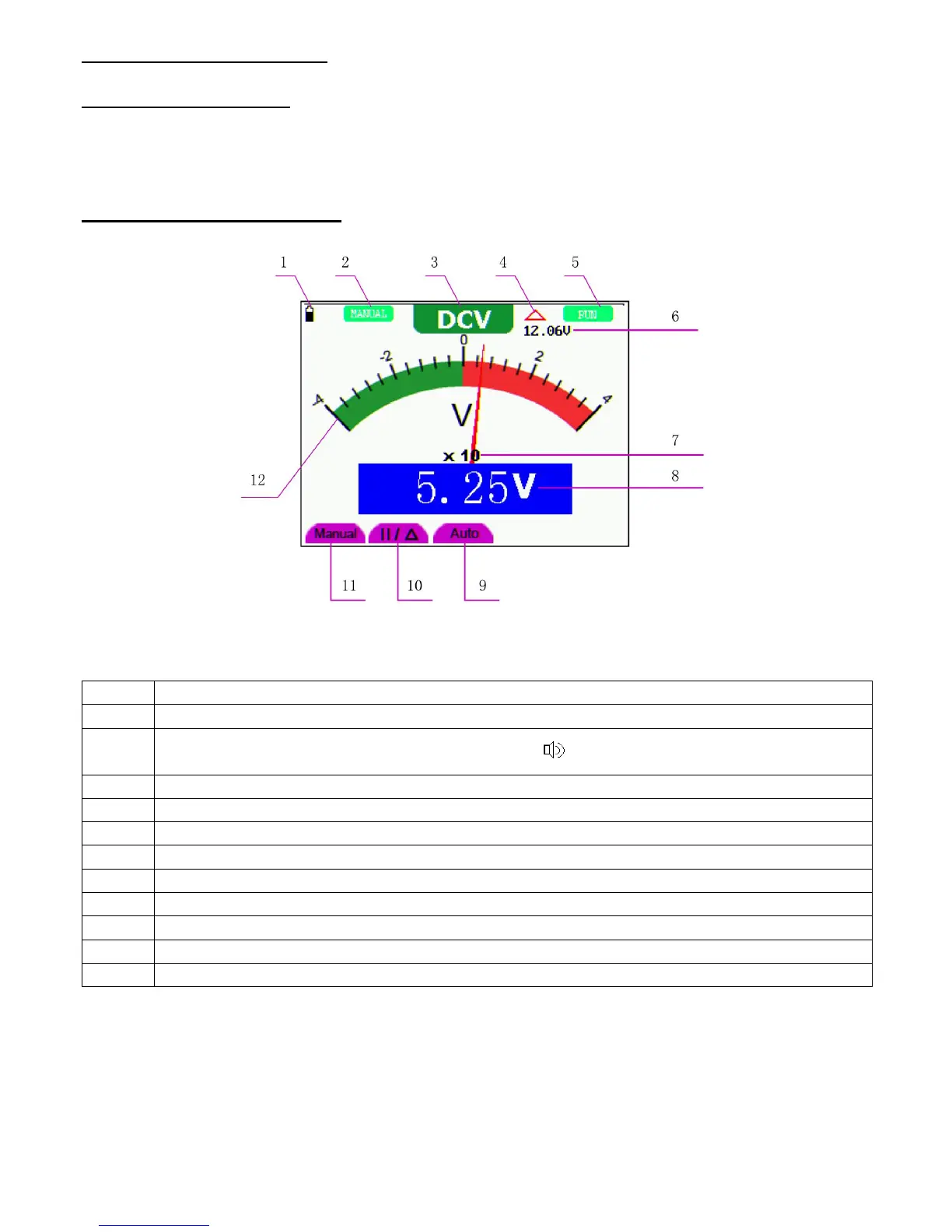

Abbildung 16: Betriebsanzeige DMM
1
Batteriezustandsanzeige
2
Symbol zur Anzeige nach Aktivierung der manuellen Bereichswahl
3
Messfunktionssymbole (DCV, ACV, DCA, ACA, , Diode, , C )
4
Symbol für Relativwertmessfunktion
5
RUN/STOP-Umschaltung
6
Anzeige des Referenzwertes für Relativwertmessfunktion
7
Anzeige des Multiplikators für die Analoganzeige
8
digitale Messwertanzeige
9
automatische Kontrollfunktion des Messbereiches
10
Kontrollfunktion für Absolut/Relativwertmessfunktion
11
Aktivierung der manuellen Bereichswahl
12
Skala der analogen Anzeige
-19-
