PeakTech 1220 User Manual

6.3.2. Diodenprüffunktion
Achtung!!
Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.
Um Messungen an Dioden durchzuführen, wie beschrieben verfahren:
1.) Drücken Sie die Taste „R“. Es erscheint „R“ in der Anzeige.
2.) Drücken Sie die Taste „AUTOSET“, um auf die Diodenprüffunktion umzuschalten. erscheint in der Anzeige.
3.) Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die „V/Ω“-
Eingangsbuchse.
4.) Verbinden Sie die Prüfleitungen mit der zu messenden Diode und lesen Sie den Messwert von der Anzeige ab.

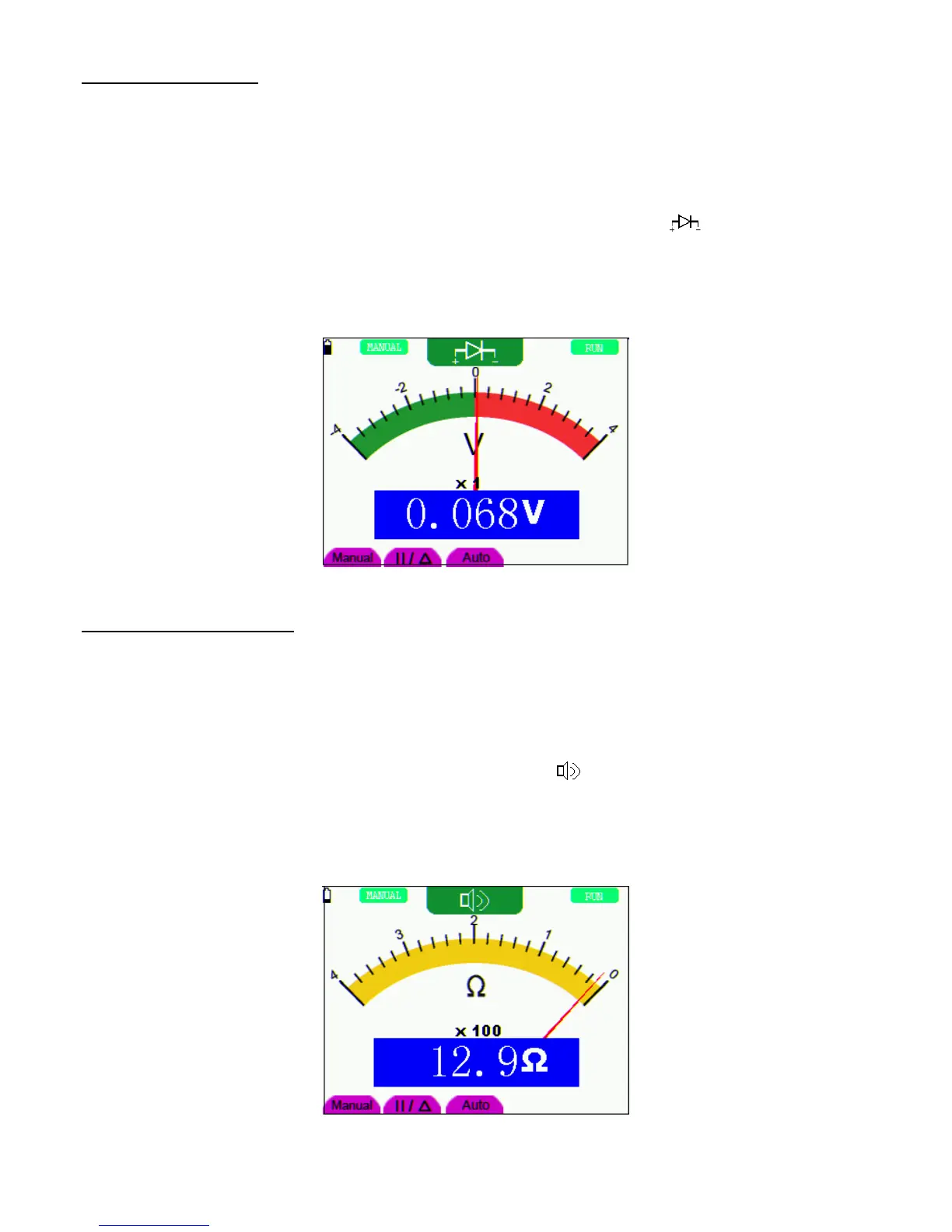

Abbildung 18: Diodenprüffunktion
6.3.3. Durchgangsprüffunktion
Achtung!!
Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.
Um die Durchgangsprüffunktion mit dem Summer durchzuführen, wie beschrieben verfahren:
1.) Drücken Sie die Taste „R“, es erscheint „R“ in der Anzeige.
2.) Drücken Sie die Taste „SET“, um in die Durchgangsprüffunktion zu gelangen.
3.) Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die „V/Ω“-
Eingangsbuchse.
4.) Verbinden Sie die Prüfleitungen mit den zu messenden Testpunkten. Ist der Widerstandwert <50 W gibt das Gerät
ein akustisches Signal zur Anzeige der Durchgängigkeit.
Abbildung 19: Durchgangsprüffunktion
-21-
