PeakTech 1220 User Manual

6.3.4. Kapazitätsmessungen
Achtung!!
Kondensatoren vor Messung entladen! Keine Messungen an Spannungsquellen vornehmen.
Zur Messung von Kapazität, wie beschrieben verfahren:
1.) Drücken Sie die Taste „R“, es erscheint „R“ in der Anzeige.
2.) Drücken Sie die Taste „SET“ bis „C“ in der Anzeige erscheint.
3.) Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die
„V/Ω“-Eingangsbuchse.
4.) Verbinden Sie die Prüfleitung mit dem zu Messenden Kondensator und lesen Sie den Messwert von der Anzeige
ab.
Hinweis:
Bei Messungen von Kapazitäten von <5nF, verwenden Sie den mitgelieferten Messadapter für kleine Kapazitäten und
aktivieren Sie vor der Messung die Relativwertfunktion, um die bestmögliche Genauigkeit zu erhalten. Bei Messungen
größer als 40 µF kann die Messung über 30 Sek. dauern.

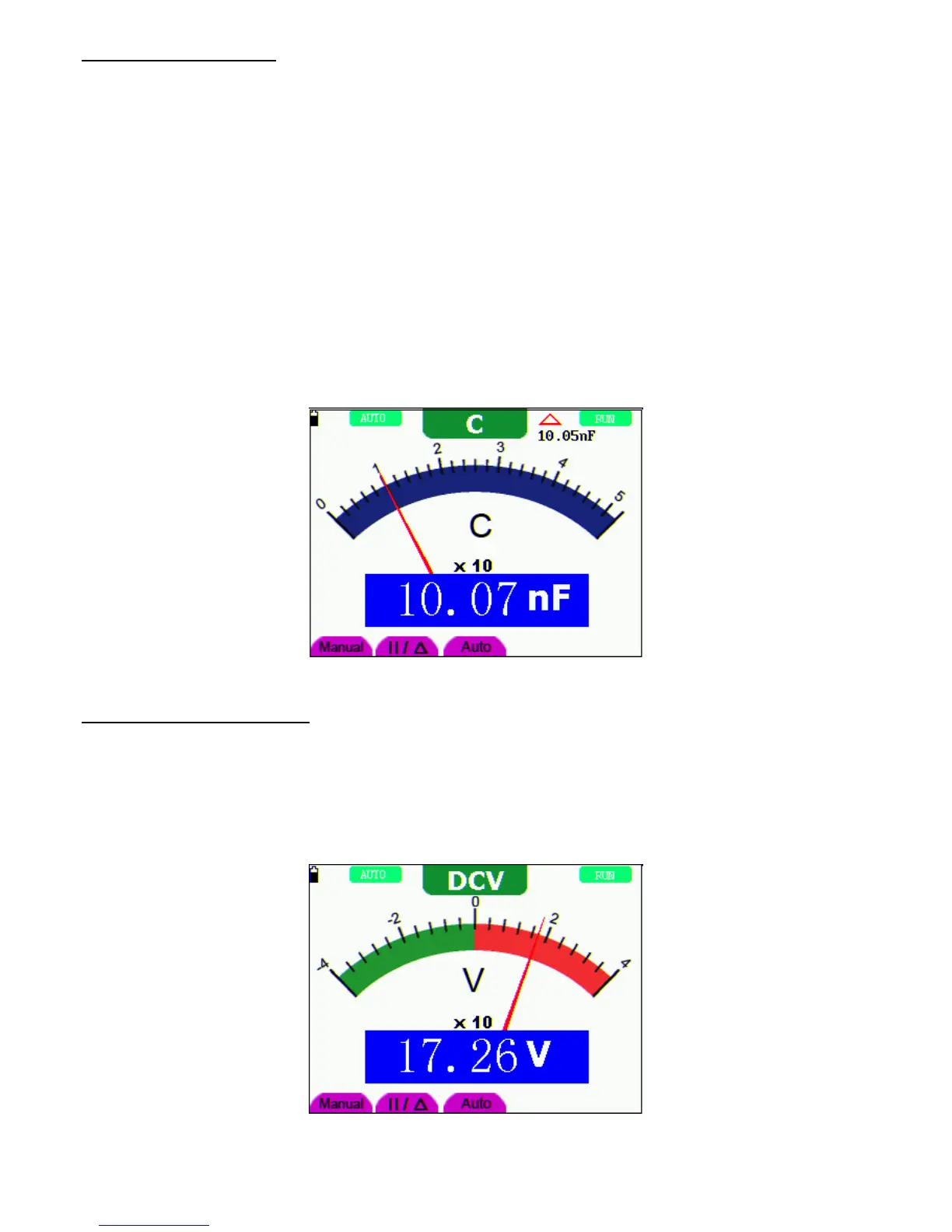

Abbildung 20: Kapazitätsmessung
6.3.5. Gleichspannungsmessung
Zur Messung von Gleichspannungen, wie beschrieben verfahren:
1.) Drücken Sie die Taste „V“, es erscheint „DCV“ in der Anzeige
2.) Stecken Sie die schwarze Prüfleitung in die „COM“-Eingangsbuchse und die rote Prüfleitung in die „V/Ω“-
Eingangsbuchse.
3.) Verbinden Sie die Prüfleitungen parallel mit der zu messenden Spannungsquelle und lesen Sie den Messwert von
der anzeige ab.
Abbildung 21: Gleichspannungsmessung (DCV)
-22-
