7.9. Automatische Messungen vornehmen
Das Oszilloskop kann 18 verschiedene automatische Messungen durchführen: Frequenz, Periode, Mittelspannung,
Spitzenspannung und Effektivwert, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, RiseTime, Fall Time, +Width,
-Width, +Duty, -Duty, DelayA B and DelayA B . Es können zwei Arten von Messungen gleichzeitig auf dem
Bildschirm angezeigt werden.
Die folgende Tabelle beschreibt das Funktionsmenü für automatische Messungen:
Funktions-Menü
Beschreibung
Freq
Messung der Frequenz
Period
Messung der Periode
Mean
Messung des Durchschnittswertes
Peak-Peak
Messung des Spitze/Spitze Wertes
Cyc RMS
Messung des Effektivwertes
Vmax
Messung des Vmax Wertes
Vmin
Messung des Vmin Wertes
Vtop
Messung des Vtop Wertes
Vbase
Messung des Vbase Wertes
Vamp
Messung des Vamp Wertes
Overshoot
Messung des Überschwingens
Preshoot
Messung des Vorschwingens
RiseTime
Messung der Anstiegszeit
Fall Time
Messung der Abfallzeit
+Width
Messung des +Width Wertes
-Width
Messung des -Width Wertes
+Duty
Messung des +Duty Wertes
-Duty
Messung des -Duty Wertes
Messung des Mittelwertes mit MESS SET1 und dem Spitze/Spitze Messwert mit MESS SET 2:
1. MENU-Taste drücken. Das Funktionsmenü erscheint rechts auf dem Bildschirm.
2. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion MESS SET1 auswählen. Am unteren Bildschirmrand
werden fünf Optionen angezeigt.
3. F3-Taste drücken, um die „Mittel“ - Messung auszuwählen. Das auf dem Bildschirm angezeigte Messfenster zeigt den
Durchschnittswert (Mittelwert) an.
4. Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion MESS SET2 auswählen. Am unteren Bildschirmrand
werden fünf Optionen angezeigt.
5. F4-Taste drücken, um die Spitzenwertmessung auszuwählen. Das auf dem Bildschirm angezeigte Messfenster zeigt
den Spitzenwert an.
-42-

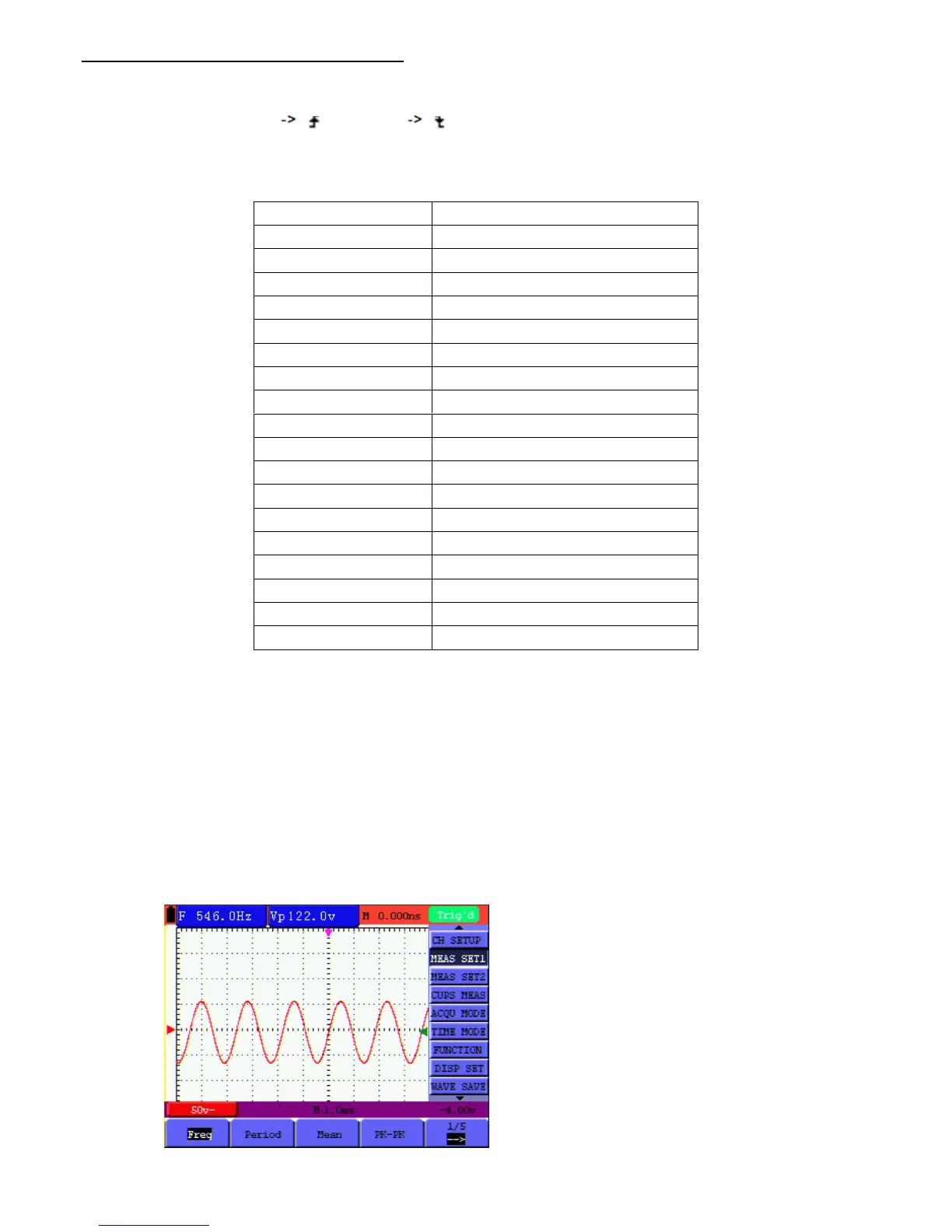

Abbildung 44: Automatische Messungen
