7.10. Einstellen der Cursor-Messungen
Sie können mit dem Oszilloskop manuelle Cursormessungen der Zeit und Spannung vornehmen.
7.10.1. Einstellen der Cursor-Messung im Normal-Mode
Die folgende Tabelle beschreibt die Menüs für die Cursor-Messung:
Funktionsmenü
Einstellungen
Beschreibung
Type
AUS
Beenden der Cursor-Messung
Spannung
Anzeigen von Cursor und Menü der Spannungsmessung.
Zeit
Anzeigen von Cursor und Menü der Zeitmessung.
Delta
Zeigt den Unterschied zwischen den Werten der beiden Cursor
an.
Cur1
Zeigt den betreffenden Messwert von Cursor 1 an
Cur2
Zeigt den betreffenden Messwert von Cursor 2 an
Spannungsmessung durchführen
1.) MENU-Taste drücken. Das Funktionsmenü erscheint rechts auf dem Bildschirm.
2.) Mit Hilfe der Tasten MENU ▲ oder MENU ▼ die Funktion Cursor Measurement (Cusor-Messung) auswählen.
Am unteren Bildschirmrand werden zwei Optionen angezeigt.
3.) F1-Taste drücken zur Auswahl der Spannungsmessung. Zwei horizontale, gestrichelte Linien V1 und V2
erscheinen auf dem Bildschirm.
4.) Drücken Sie die Taste OPTION und im Bildschirm wir folgendes angezeigt
◄/► – Cursor 1
▲/▼ – Cursor 2
▲(OPTION) oder ▼(OPTION) drücken, um V1 nach oben oder nach unten zu bewegen. Der Bildschirm zeigt die
Spannungswert-Übereinstimmung von V1 und Kanal 1 Null (Zero) an. Erneut ▲(OPTION) oder ▼(OPTION) drücken, um
V2 nach oben oder nach unten zu bewegen.

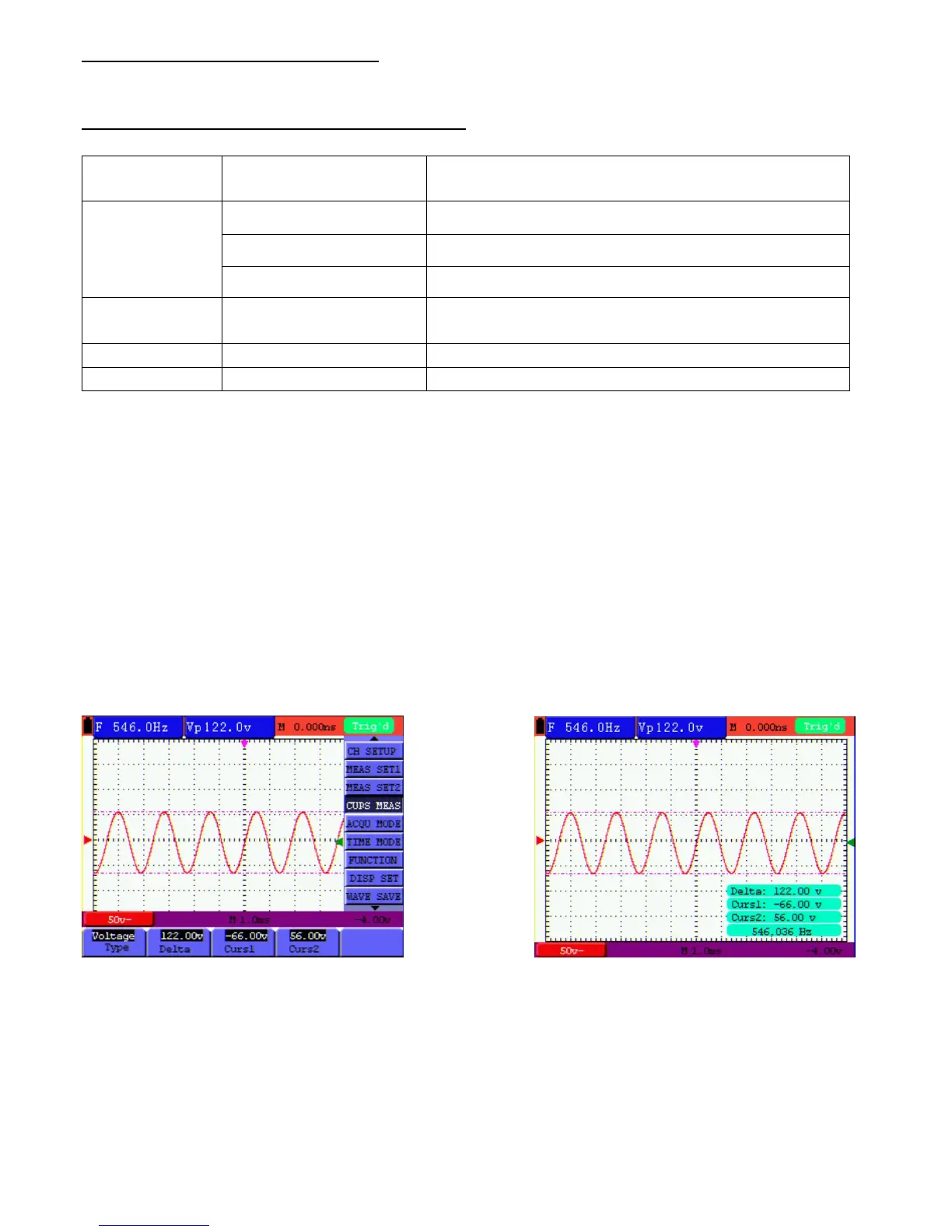

Abbildung 44: Abbildung 46
Nutzen Sie den Cursor zur Messung der Spannung Wenn sich das CURS-Untermenü abmeldet, wird
jeder Wert auf dem rechten unteren Rand des
Bildschirms angezeigt:
-43-
